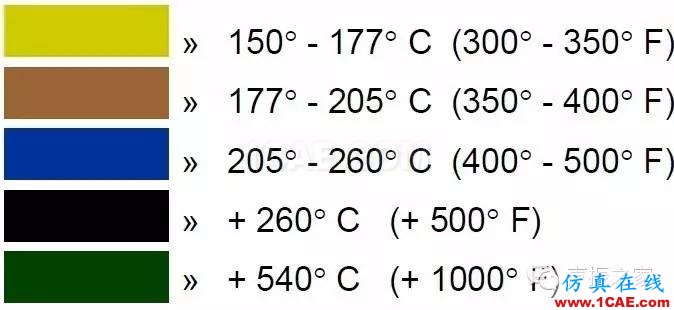

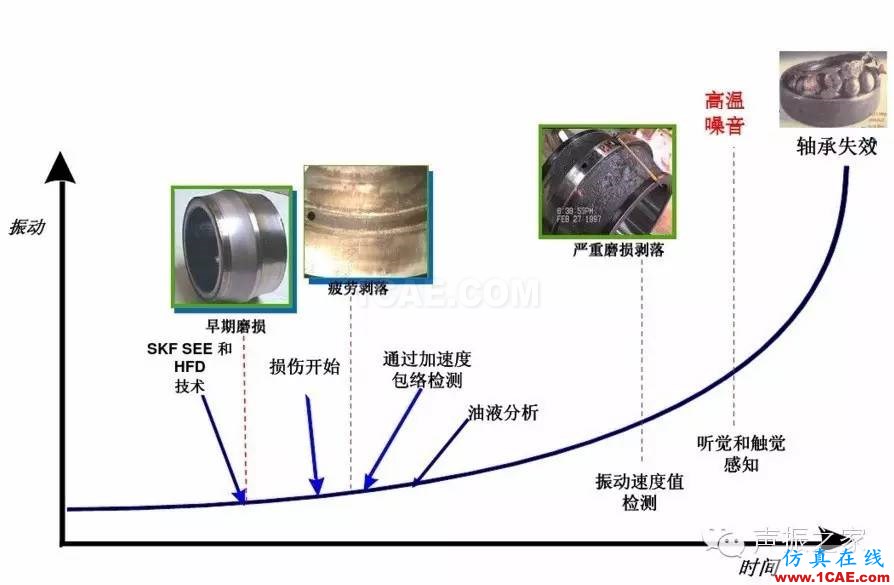

SKF轴承失效分析：失效形式、特征及可能原因

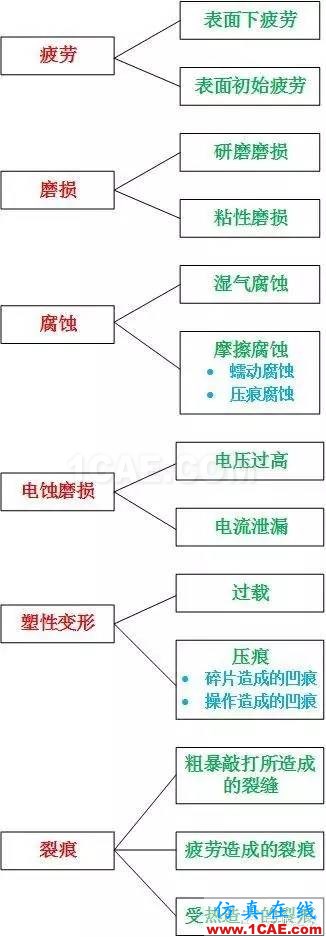

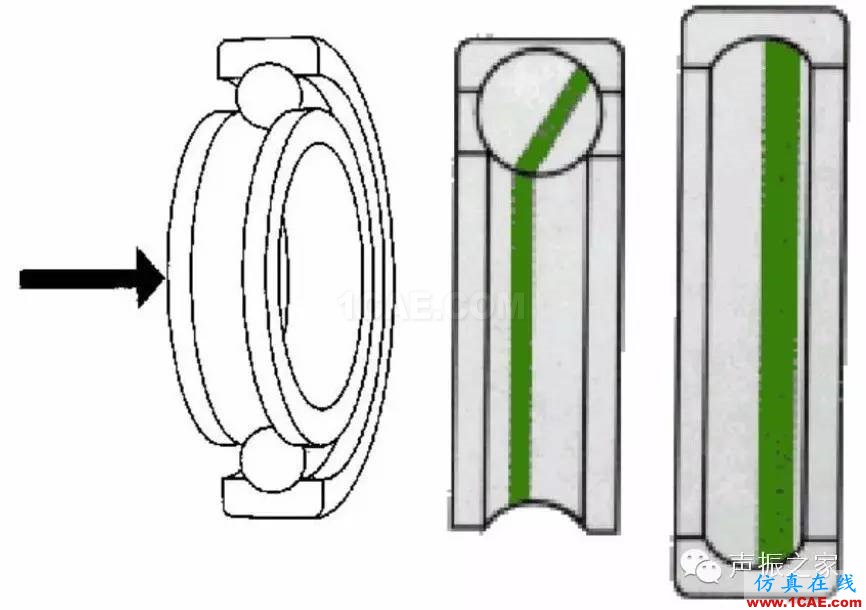

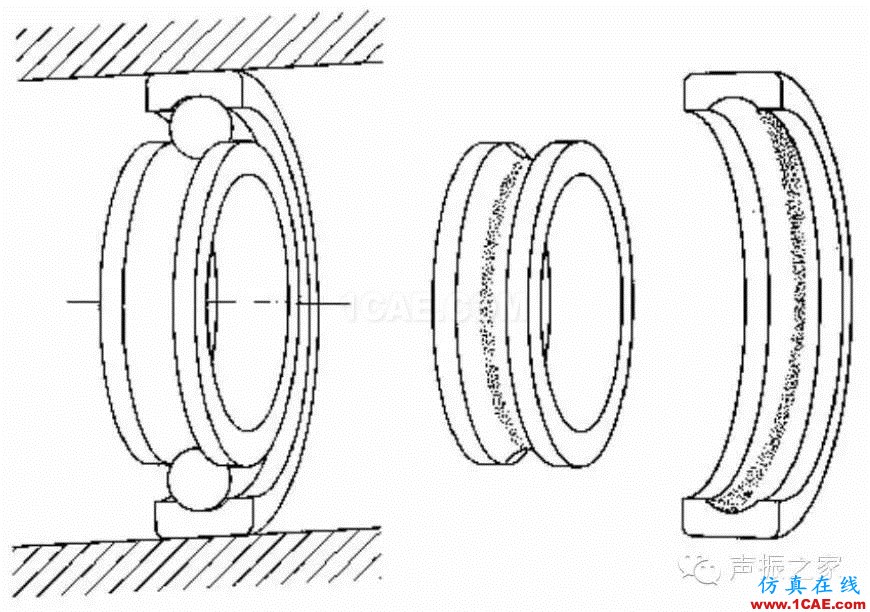

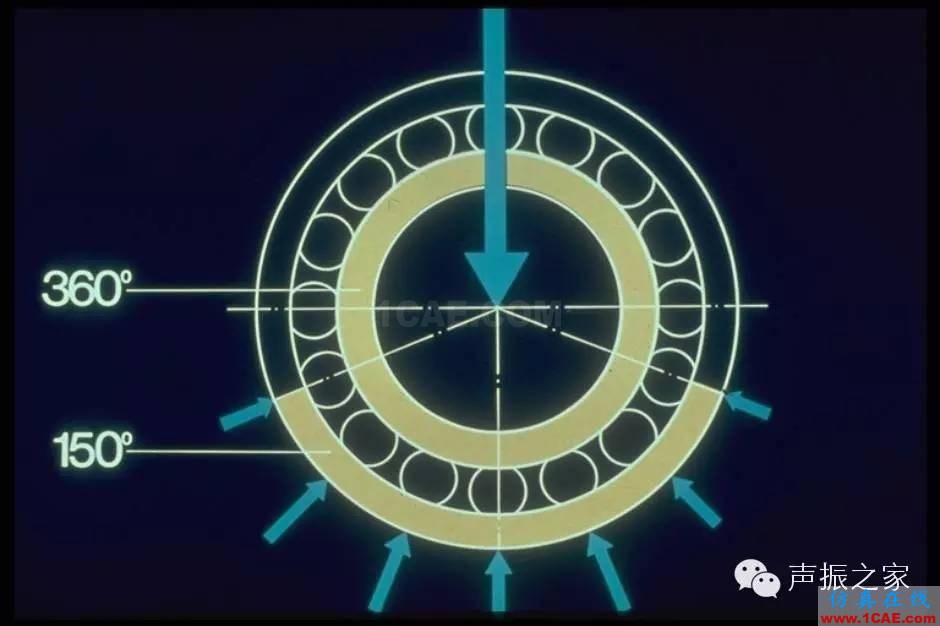

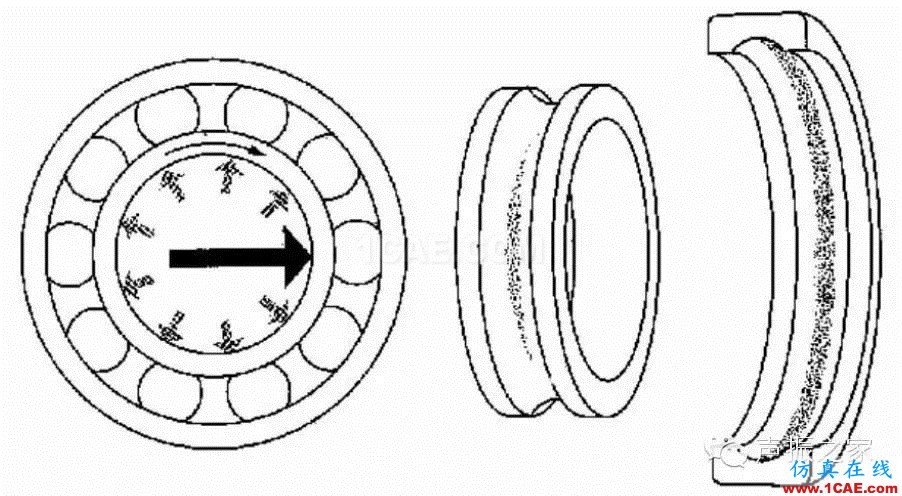

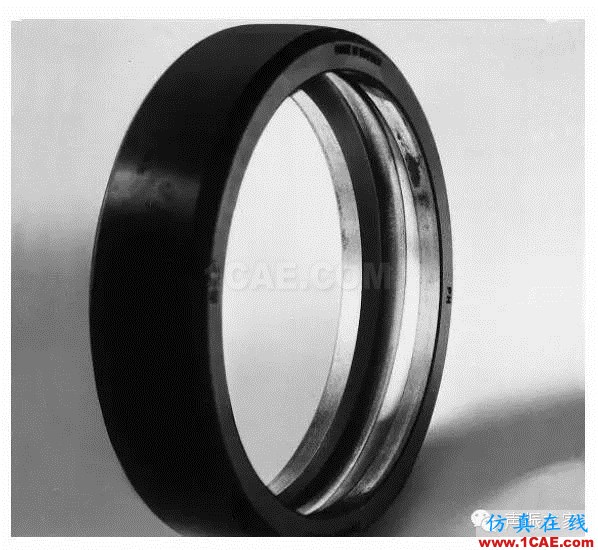

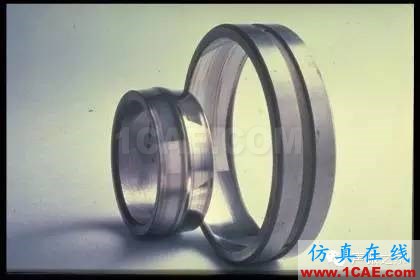

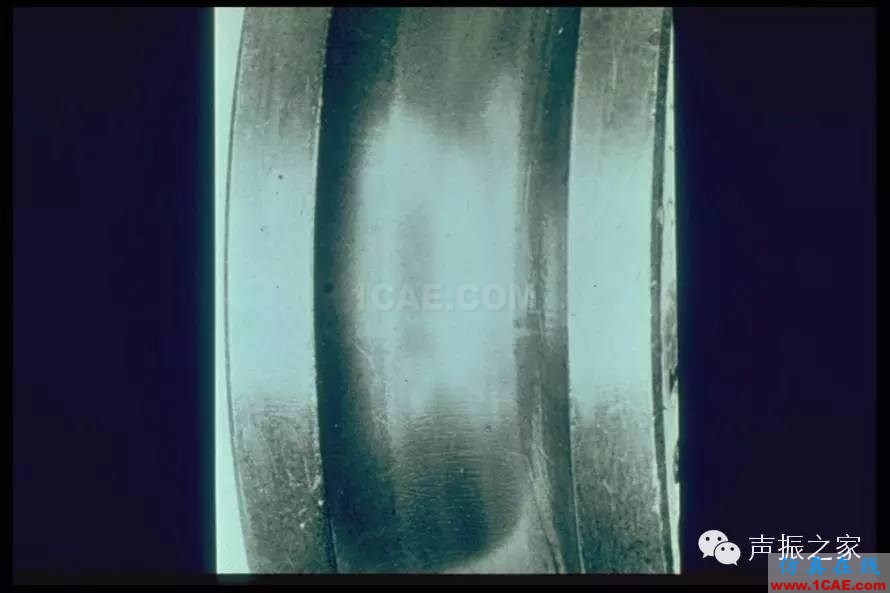

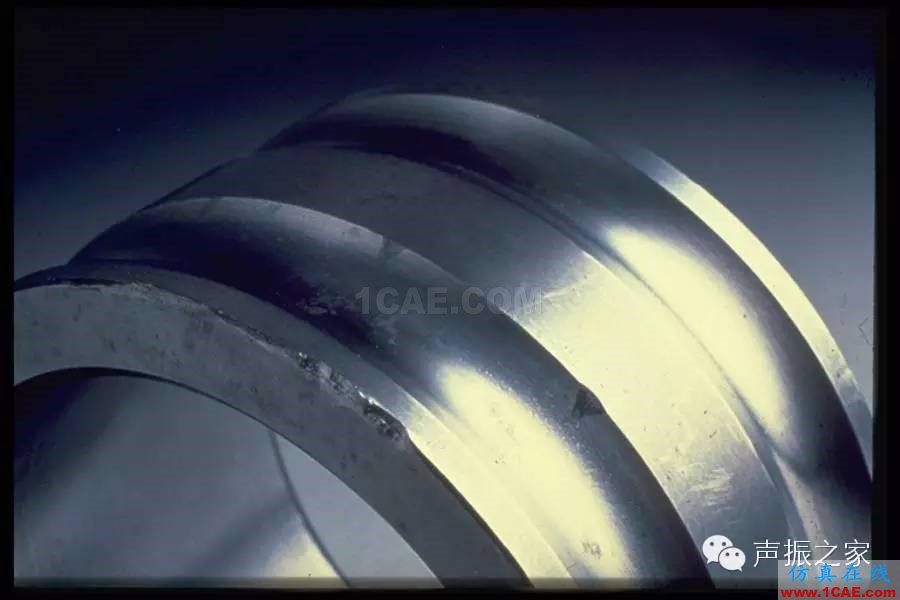

1常规径向负荷区域

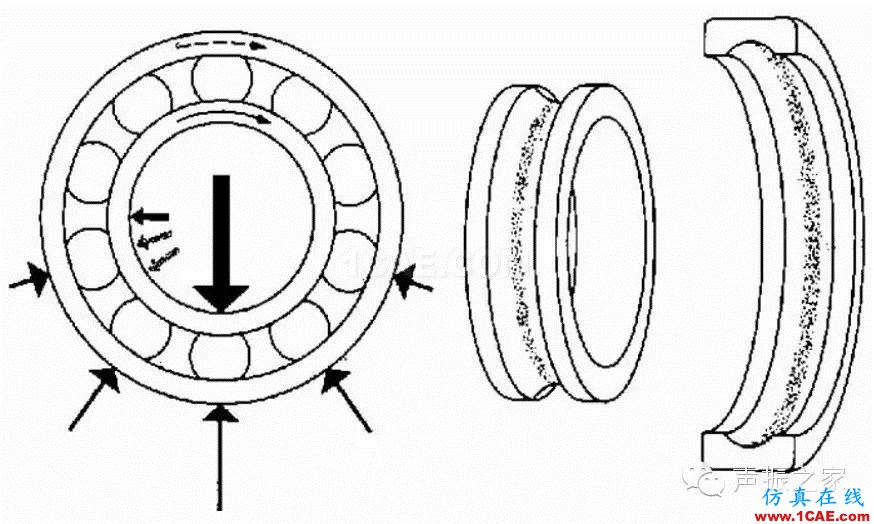

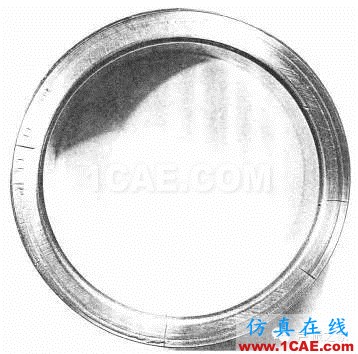

2内圈转动负荷

3外圈转动负荷

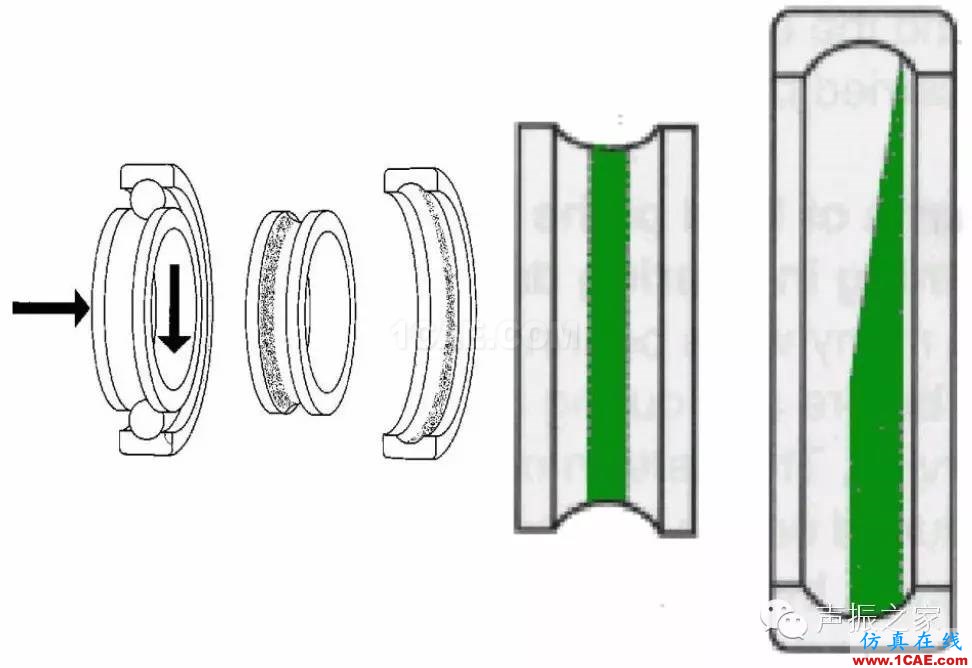

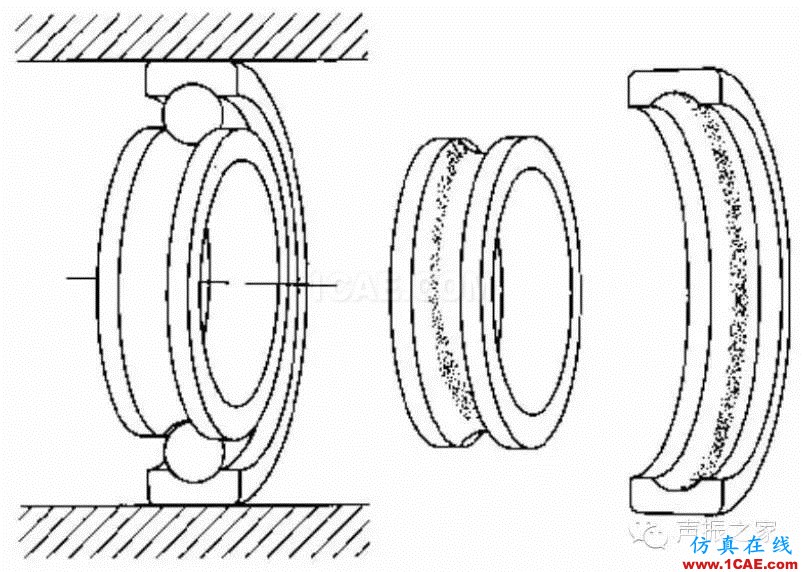

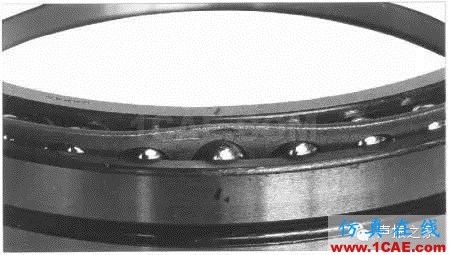

4组合(径向和轴向)负荷

5存在偏心时

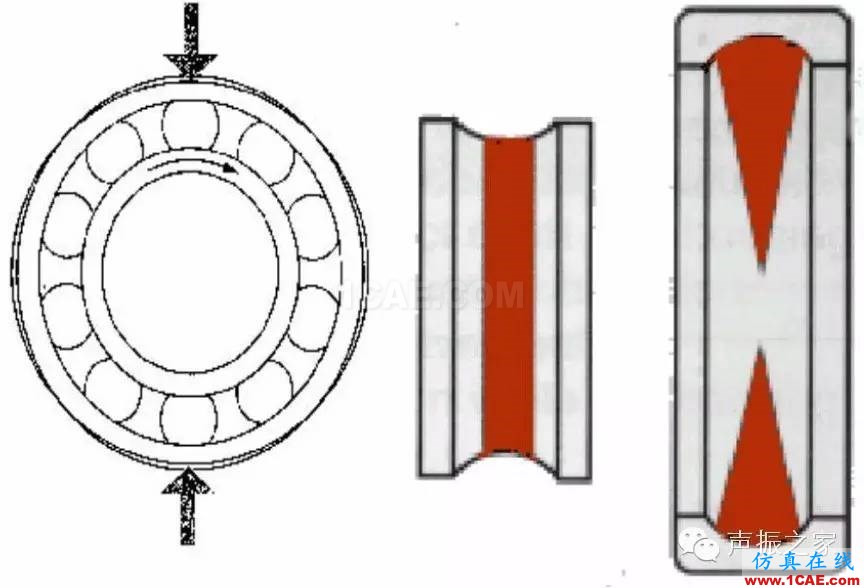

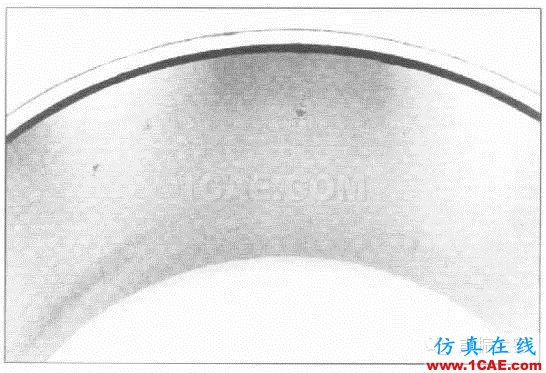

6轴承座孔变形

7过度配合——预负荷

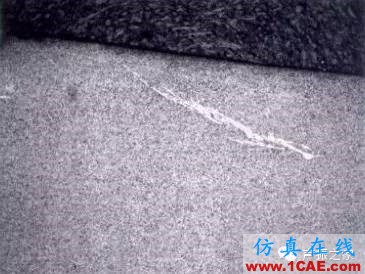

(1) 表面下疲劳

• 重复应力改变

• 材料结构改变

• 表面下的细微裂痕

• 裂痕扩散

• 脱离、剥落和脱落

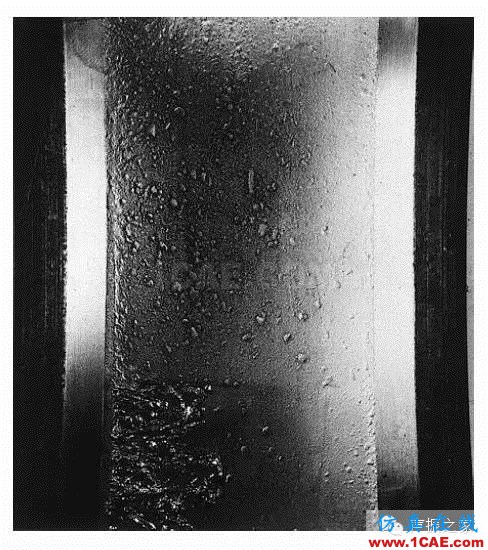

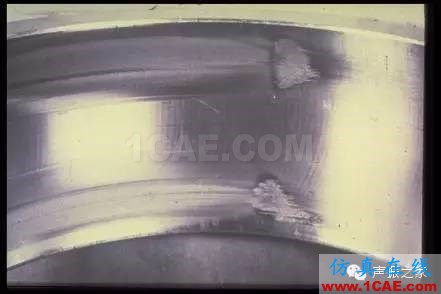

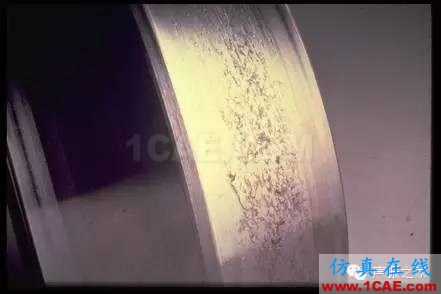

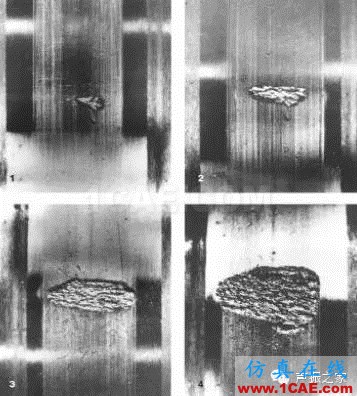

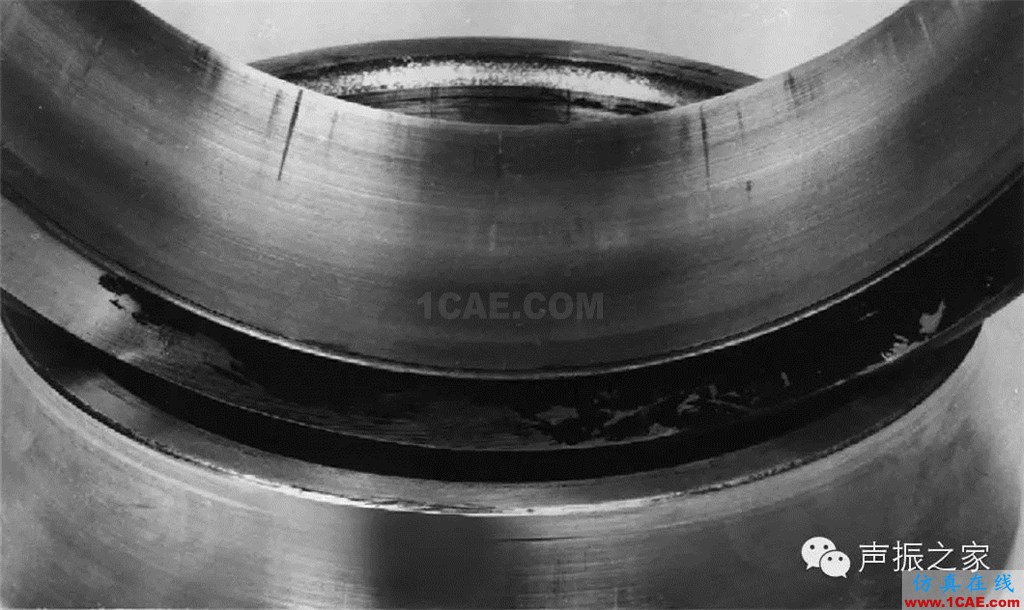

↓↓↓ 疲劳剥落现象

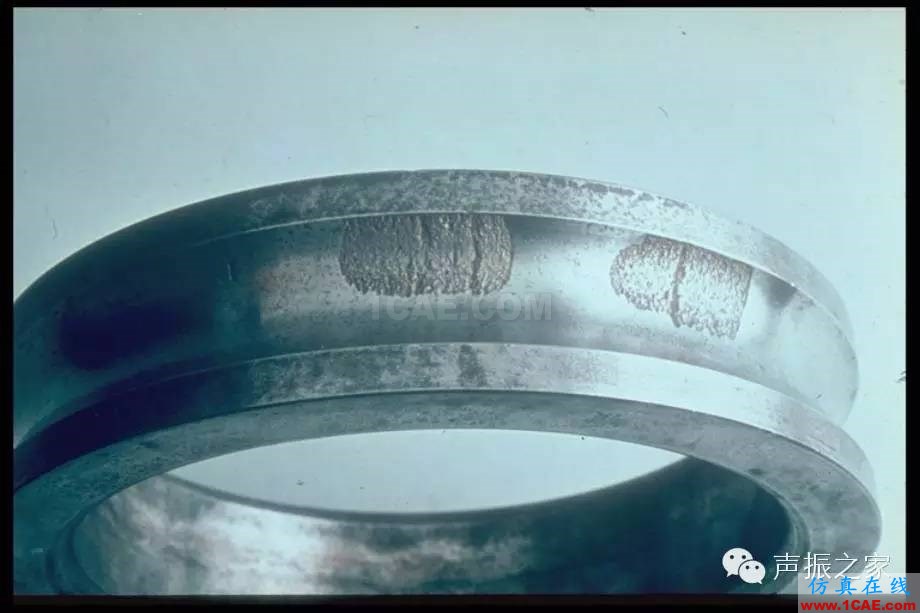

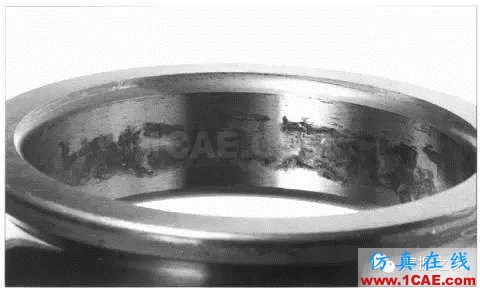

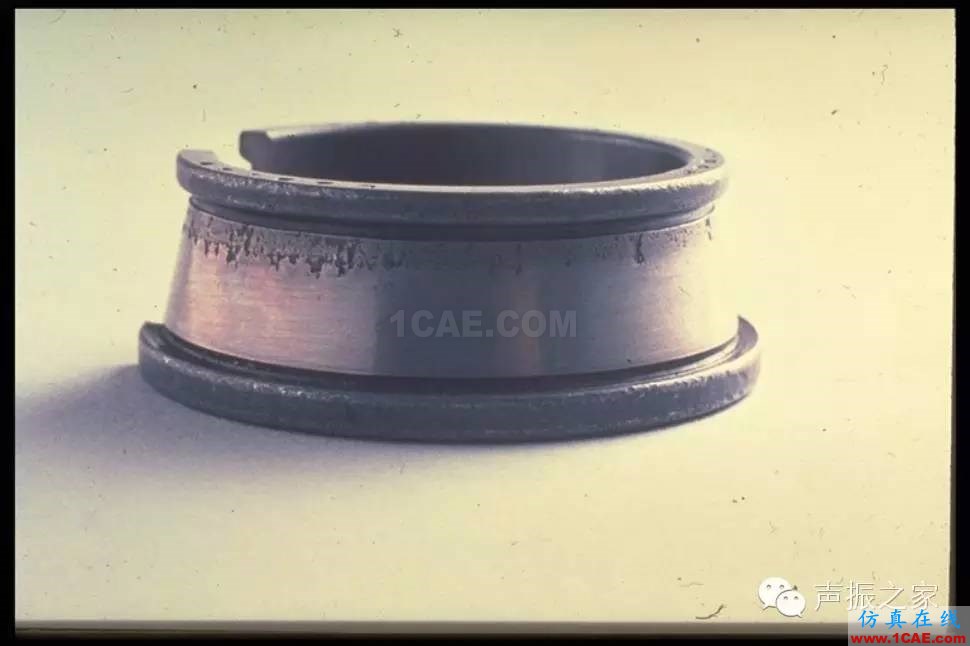

↓↓↓ 边部偏载

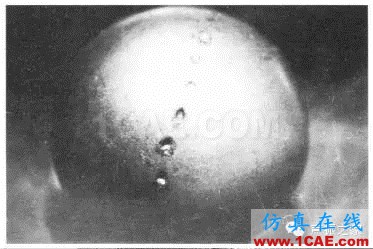

↓↓↓ 压痕和冲击

(2)表面初始疲劳

• 表面受挫

• 润滑减少

• 滑动运动

• 发光发亮

• 粗糙的微裂纹

• 粗糙的微粒剥落

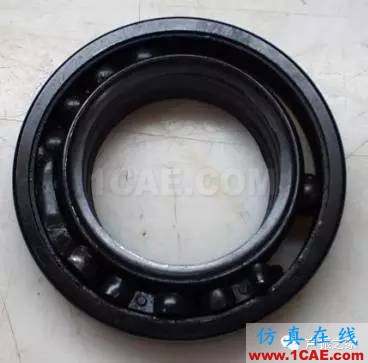

↓↓↓ 润滑不当

↓↓↓ 润滑不当造成磨损的过程

• 氧化/锈蚀

• 化学反应

• 腐蚀点/ 脱离

• 蚀刻(水/油混合物)

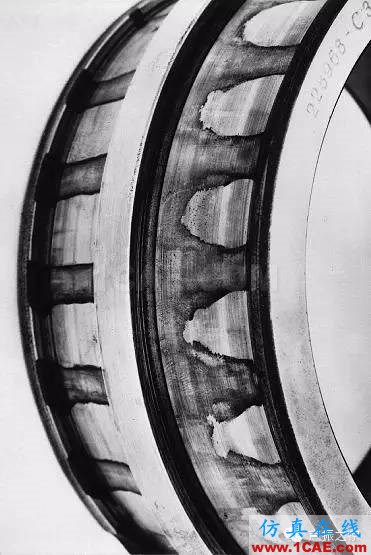

↓↓↓ 锈蚀

(2)摩擦腐蚀

(a)蠕动腐蚀

• 结合部分的微粒运动

• 粗糙粒子的氧化

• 粉末状锈蚀

• 材料损失

• 出现在配合接面处

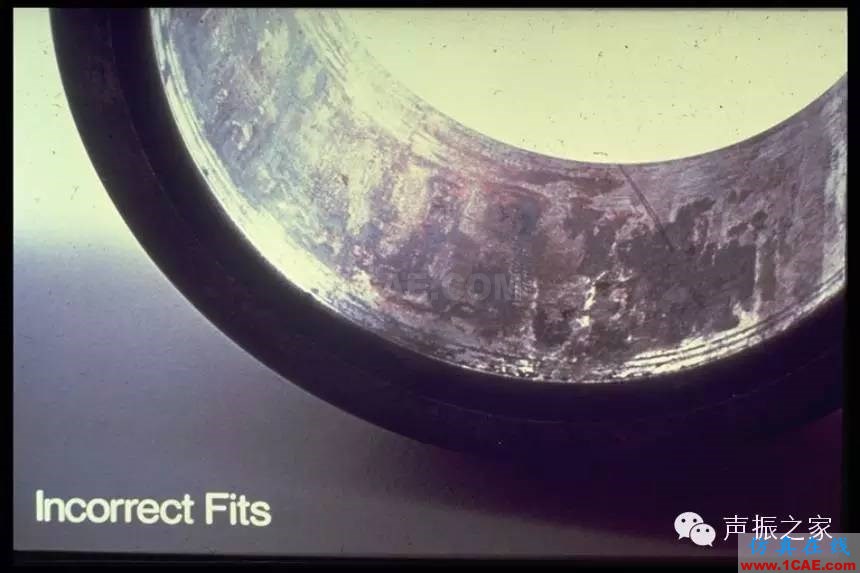

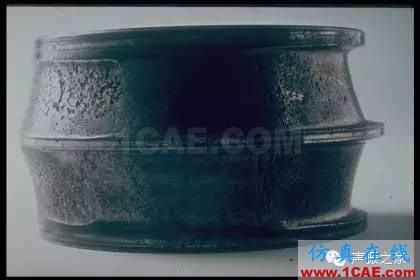

↓↓↓ 配合不当

(b)压痕腐蚀

• 滚动元件/滚道

• 微粒运动/弹性形变

• 振动

• 腐蚀/磨损:光亮或红色的凹陷区域

• 固定:在滚动元件的游隙处损坏

• 旋转:损坏部分表现为平行的凹槽

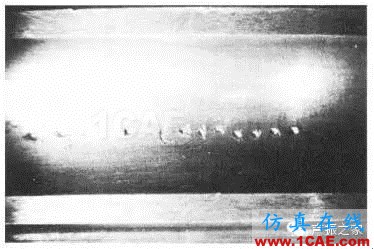

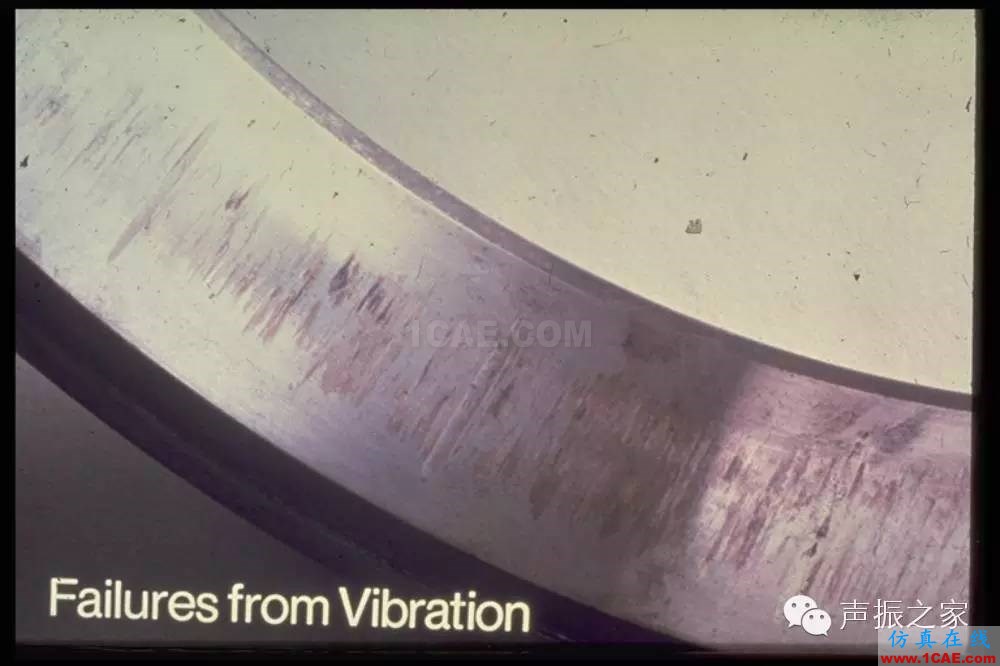

↓↓↓ 振动造成的失效

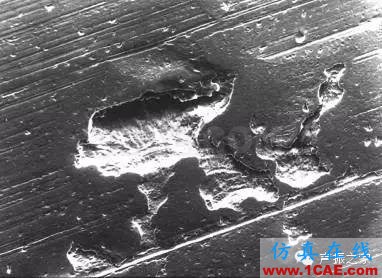

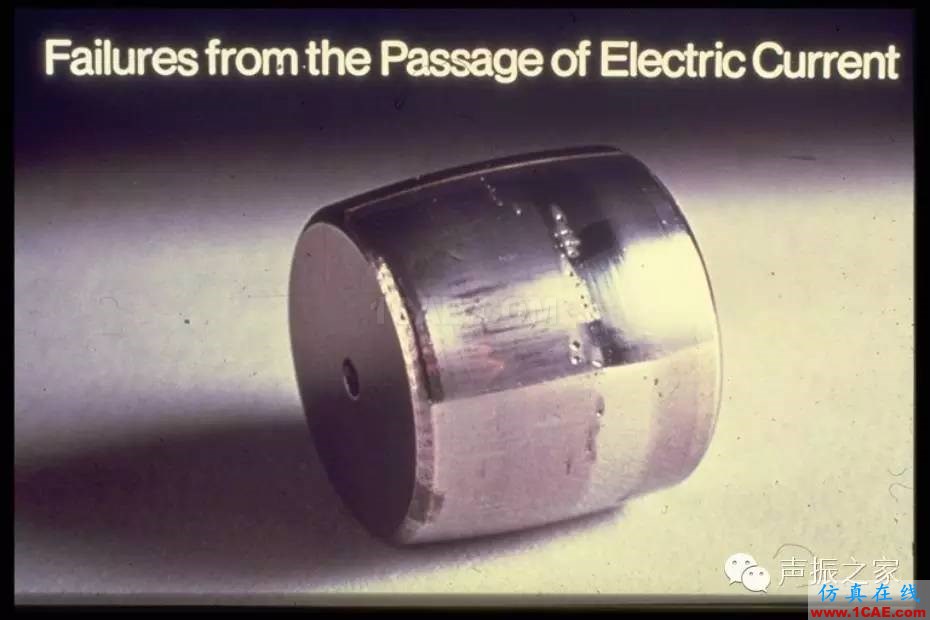

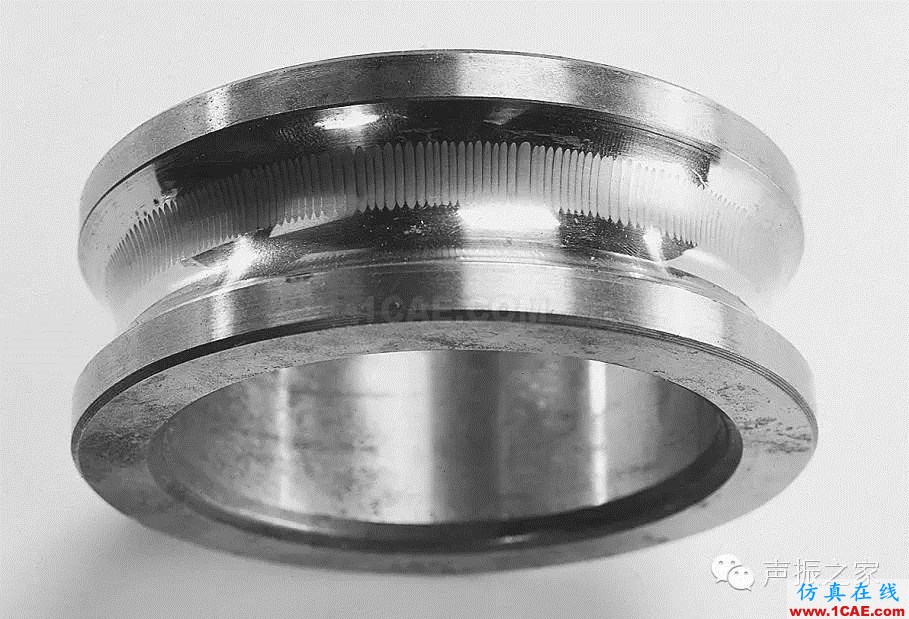

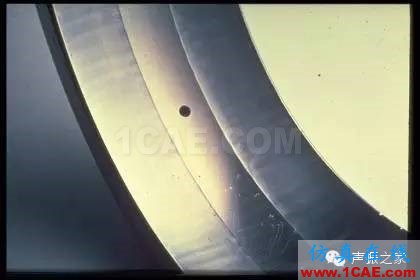

• 高电流= 放电现象

• 即时的本地加热可导致熔化和/或焊接现象的产生

• 放电痕达到100μm

(2) 电流泄漏

• 低电流强度

• 位置接近的较浅电痕

• 在滚道和滚子上出现凹槽,与滚动轴平行

• 颜色褪为深灰色

电流通过的解决方案:

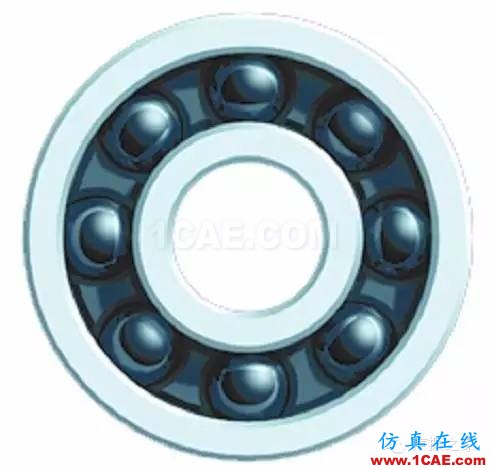

组合式深沟球轴承

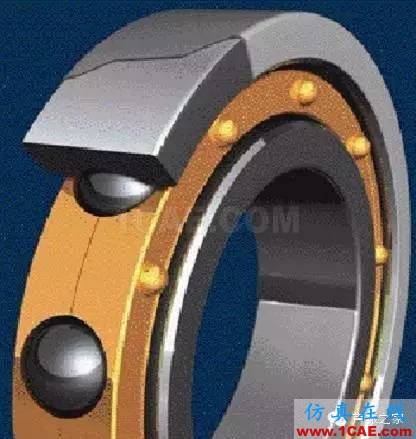

↓↓↓ Inso涂层

• 静态或冲击负荷

• 塑性变形

• 滚动元件间隔出现凹陷现象

• 操作造成的损坏

↓↓↓ 安装中出现的损坏

(2)凹痕

• 局部过载

• 颗粒的过度滚动= 凹痕

• 由低碳钢/硬化钢/硬质矿物颗粒造成

• 局部过载

• 由坚硬/锋利的物体造成的刻痕

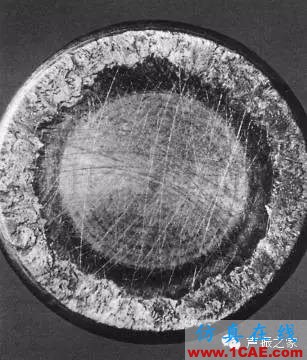

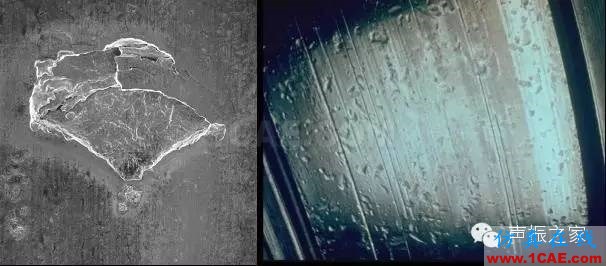

↓↓↓ 颗粒造成的凹痕

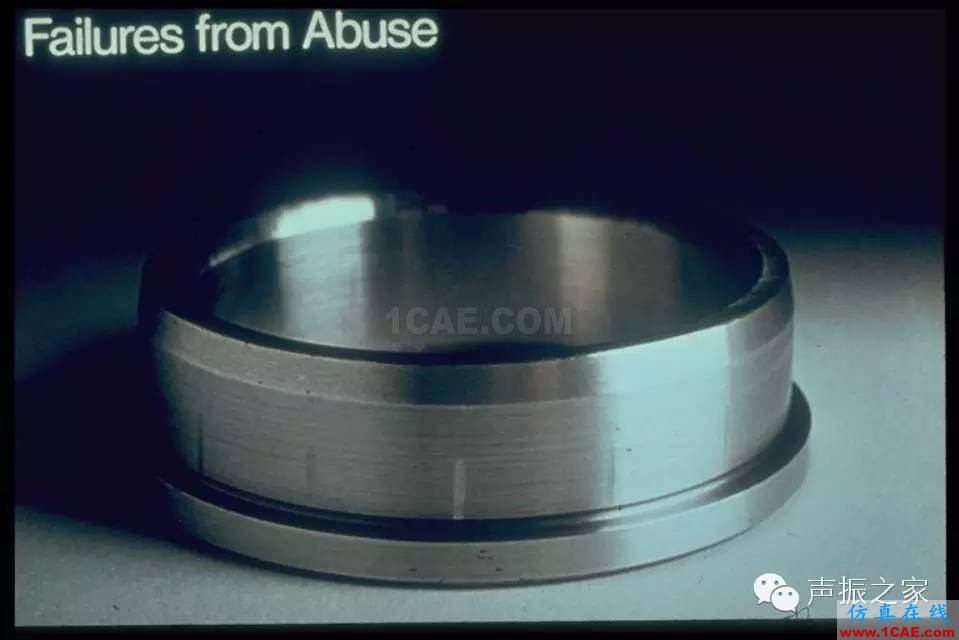

↓↓↓ 操作造成的损坏

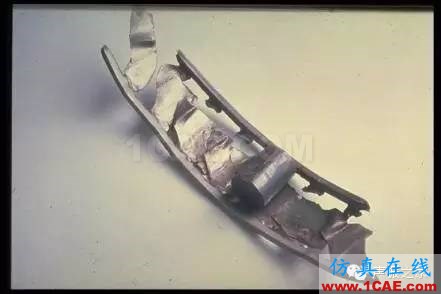

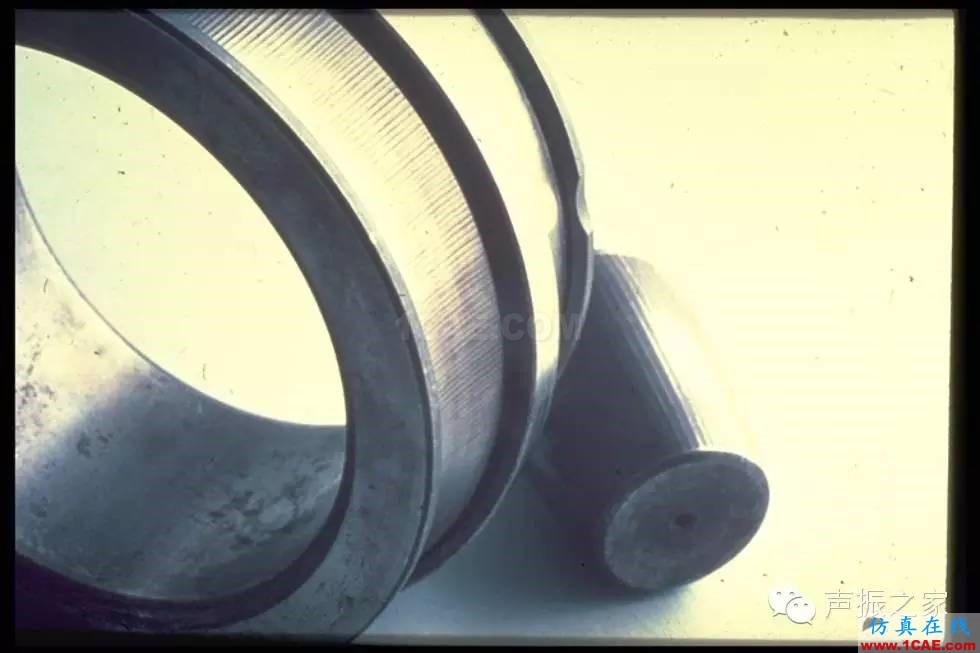

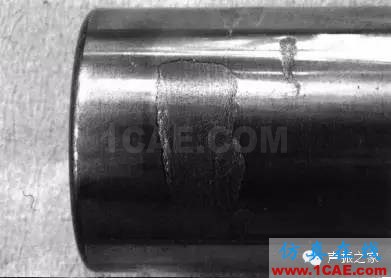

↓↓↓ CRB滚子损坏,使用不当造成的失效

• 集中的应力超过了抗拉强度

• 冲击/过度应力

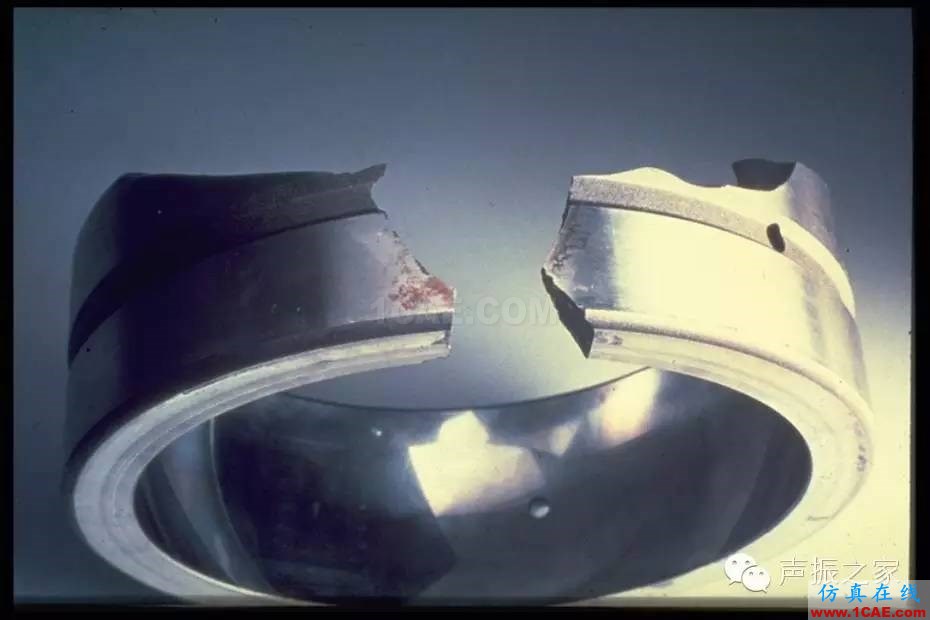

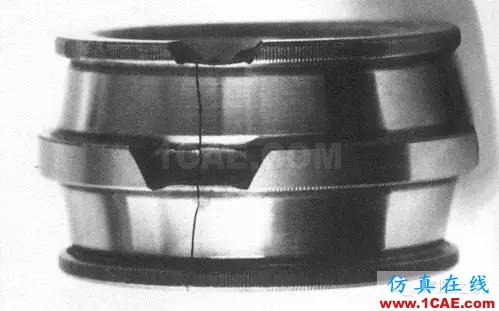

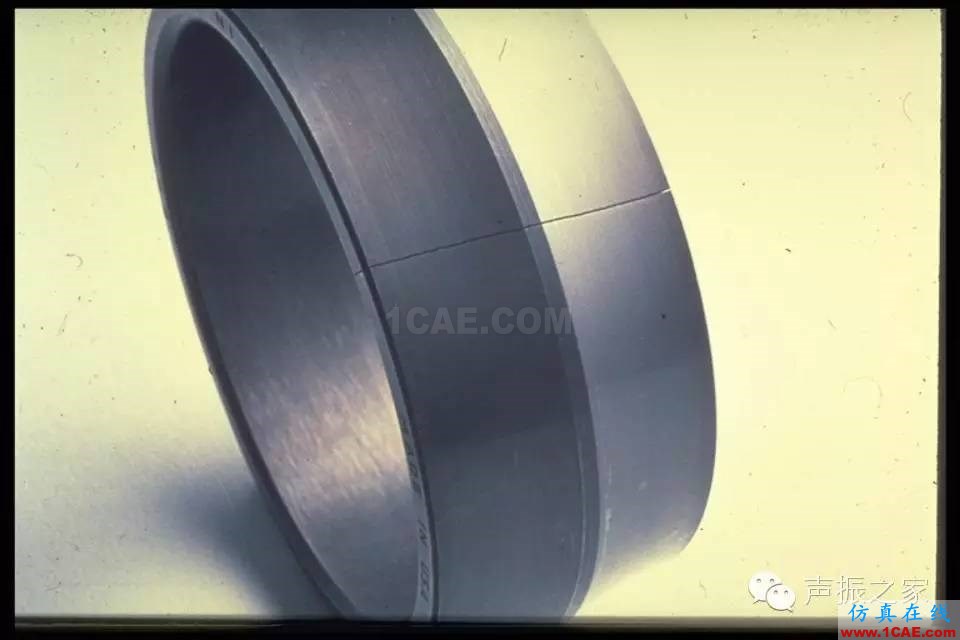

↓↓↓ 过度配合所造成的裂痕

(2)疲劳造成的裂痕

• 在弯曲作用下超出了疲劳强度

• 裂痕开始出现/扩散

• 最终形成裂痕

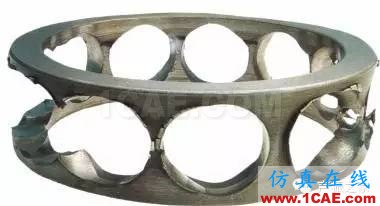

• 圈和保持架

• 收集运行数据、监控数据

• 采集润滑剂样本

• 检查轴承环境

• 评估安装条件下的轴承状态

• 标记安装位置

• 卸下、标记并包装轴承和零件

• 检查轴承座

• 检查轴承和零件

• 记录目测的观察结果

• 使用失效模式排除不可能的原因并确定实效的根本原因

• 如需要联系外界人员以获得帮助

• 若有必要开始修理
