1前言
排风风机设备铭牌参数如:
2016年2月18在给排风机2#做振动检测时发现皮带轮侧频谱有异常变化,在皮带轮侧水平向速度谱出现较大转频及谐频,对比上次检测2016年1月14日明显增多增大,可以确定有旋转松动现象,结合现场给出的故障报告为轴承跑套。
图(1)
各检测点分布如上:
2故障分析

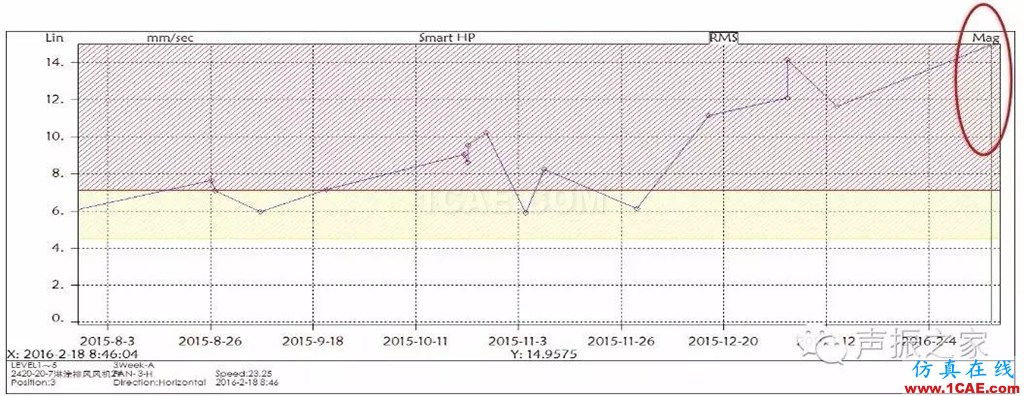

风机F3水平向振动趋势检测趋势,趋势持续上升,振动数值如下:
图(2)

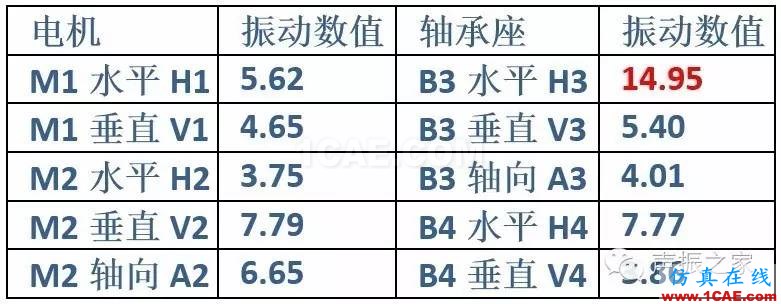

各测点振动数值如下:(振动数值单位mm/sec)
频谱分析:

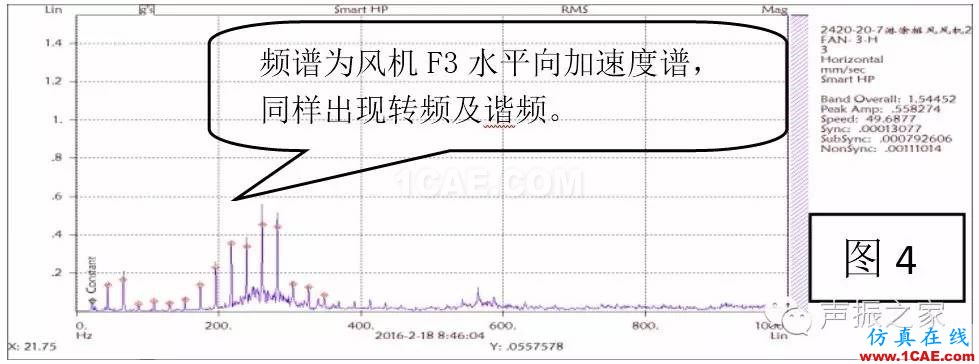

频谱为风机F3水平向加速度谱,同样出现转频及谐频。

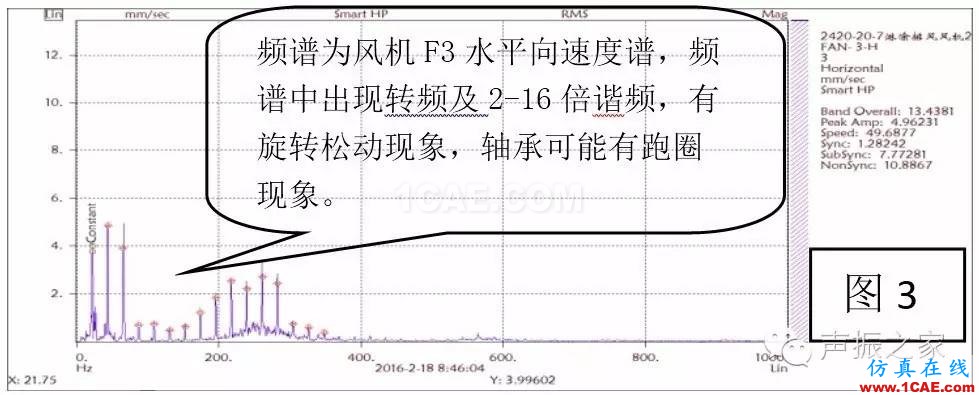

频谱为风机F3水平向速度谱,频谱中出现转频及2-16倍谐频,有旋转松动现象,轴承可能有跑圈现象。
图3、4是风机F3测点水平向速度与加速度频谱,速度频谱中出现转频及2-16倍的谐频,这些谐频是机械响应中的脉冲和截断的结果。加速度频谱同样出现转频及谐频,说明F3测点有松动现象(旋转松动),这种情况轴与轴承过盈不足有关,轴承可能存在跑圈导致轴承档磨损。
结论:
轴承有跑圈现象,轴承档可能磨损。
3拆检与维修

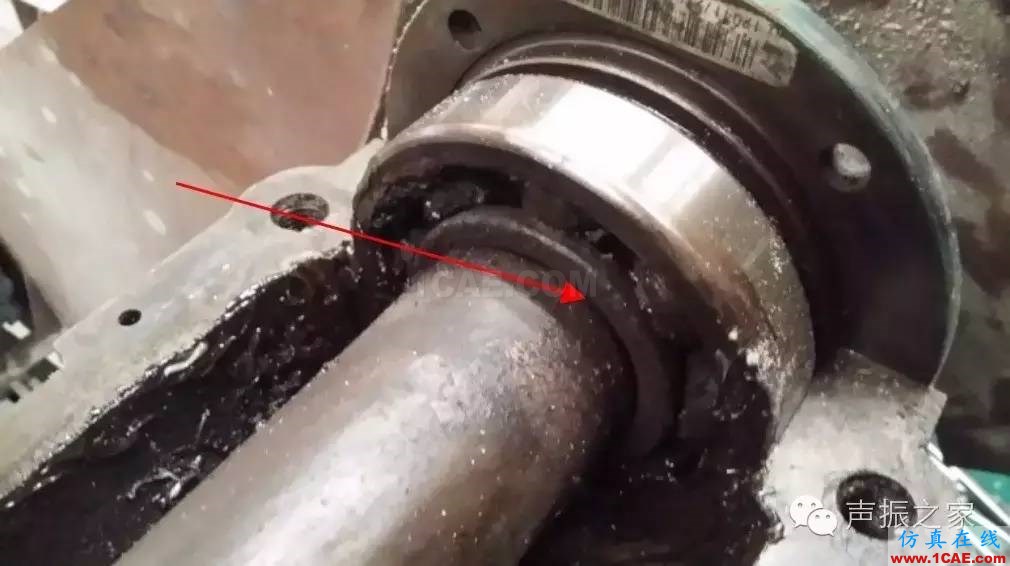

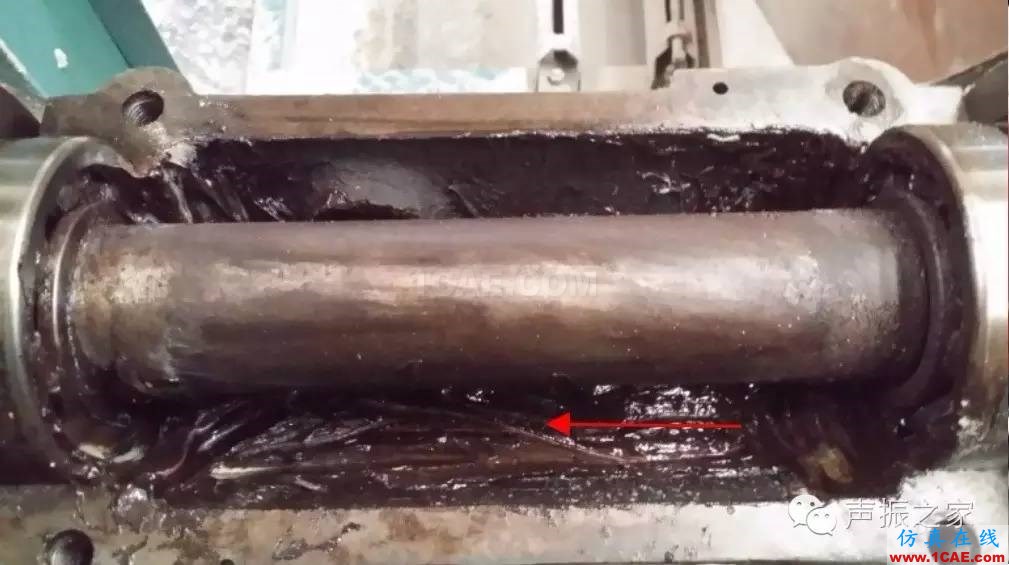

在计划停车日进行拆检,发现如下情况:轴承箱(图5)润滑脂的颜色发黑(磨损出的金属粉末氧化与润滑脂混合)风机F3测点(图6)轴承内圈可以看到轴承档已磨损。(图片中已经将部分油脂清除)
图(5、6)
4处理结果、效果
由于风机轴需要向厂家购买需要周期,本次拆检未更换但做了以下处理:清除油脂并清洁及清洁轴承,将风机F3侧轴承锁紧螺母进行锁紧,重新加新油脂。待下次计划停车日更换。

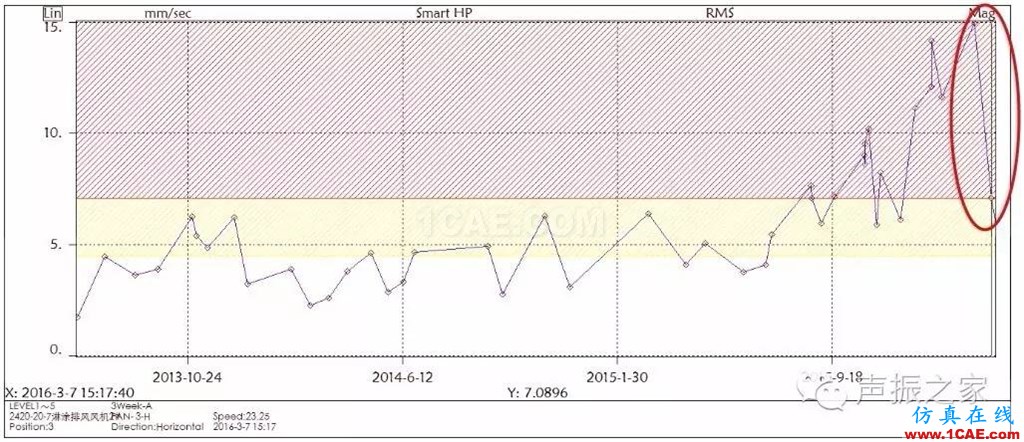

图(7)

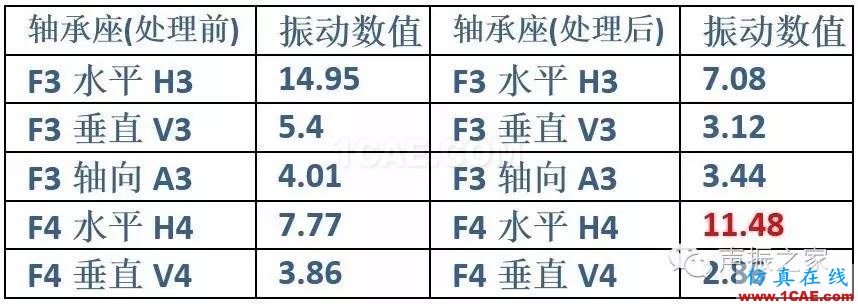

趋势谱中趋势明显下降,具体数据见下表:

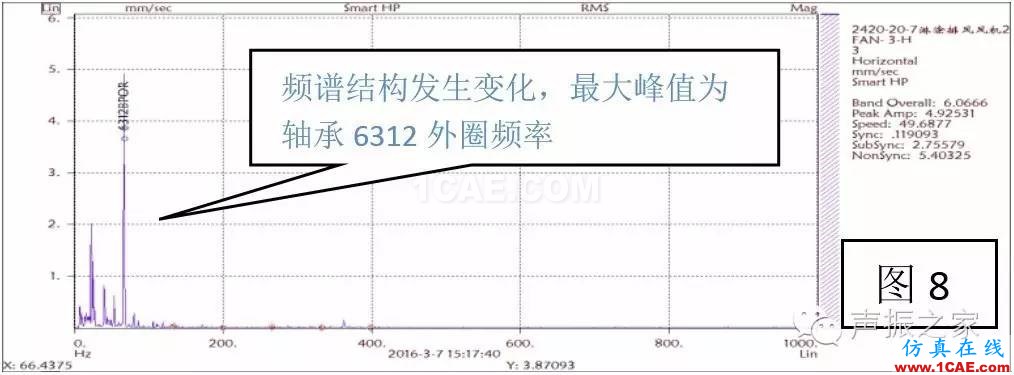

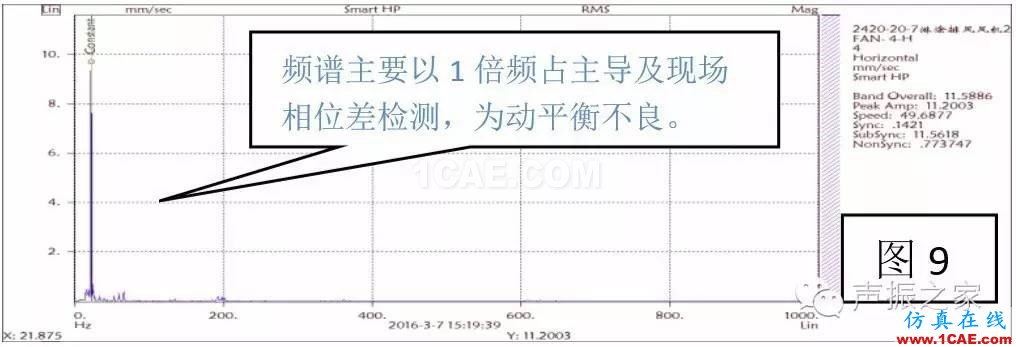

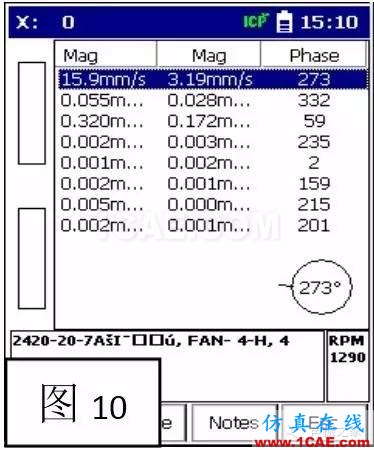

从频谱及数据的反映处理是有效果的,F3水平数值下降50%,松动现象有所改善,但在F4水平向速度谱上升较大,经现场检查及水平、垂直相位差检测(图10),确认为动平衡不良。基于现场工况及下次计划停车日的情况决定到下次计划停车日维修。
图10

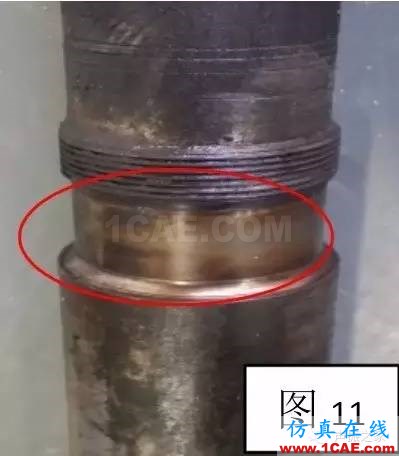

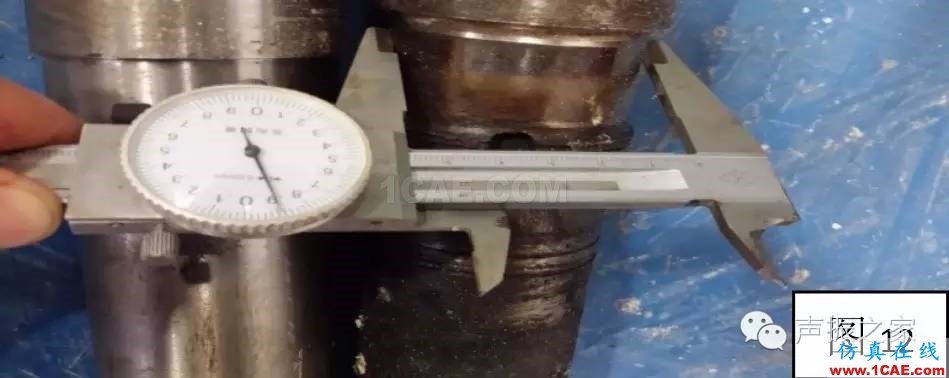

2016年3月20日计划停车维修日进行对风机维修,情况如下: 图10、11是检修拆下的轴照片,图11用卡尺测量磨损的结果,磨损约4mm。
风机检修时做了以下处理,更换轴、轴承,清洁叶轮并做动平衡。结果如下:
图(12)

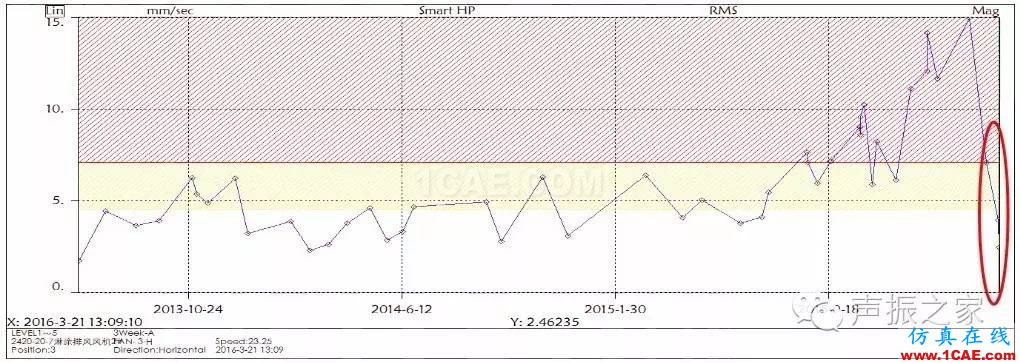

F3水平向趋势谱下降明显振幅在2.46mm/sec 。各测点数值下表:

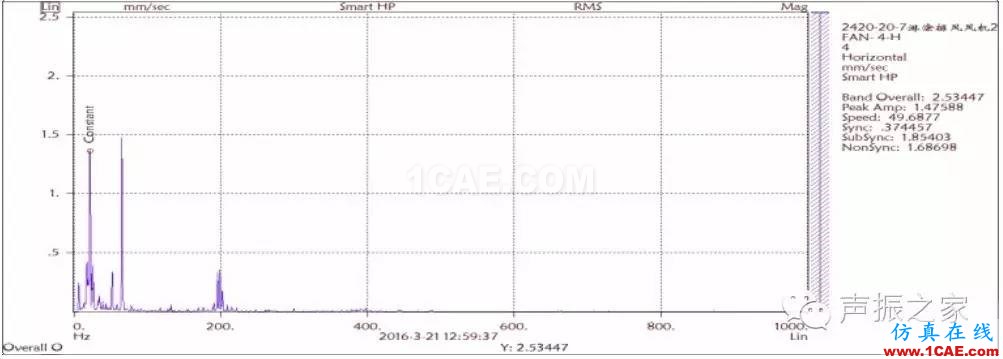

图(13)

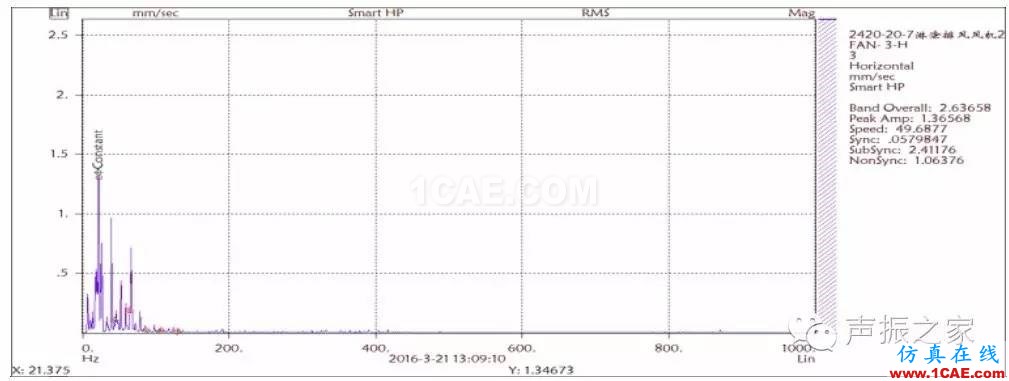

频谱振幅明显下降,风机F3测点水平向频谱,低频处略有摩擦现象,这可能来自在轴承箱轴承压盖处加装了骨架油封引起的。
5结论
由于作者经验及技术有限,利用写案例的方式,以给自己积累经验。
在此感谢我的朋友对我的帮助及教导!
