搜索Creo 4.0曲面造型新增功能一览（自由式，样式，扭曲）
2016-11-26 by:CAE仿真在线 来源:互联网
自由式建模环境中支持更多的操作和对象
你可以方便地定位和修改选定的对象。创建多个断开的对象,并在任何时间添加新的原始对象。
在新的自由式建模模型树中快速选择和操纵选定的外形面。在下面的列表中容易地编辑和处理单个或多个对象的顺序:
▶从不同外形面添加和连接元素。
▶通过沿着一组边缘或面分割多个外形面。
▶外形面复制。
▶隐藏和显示外形面。
▶锁定外形面。
从自由式建模模型树来管理和操作特征的能力极大提高了可用性,特别是在创建复杂的几何时。

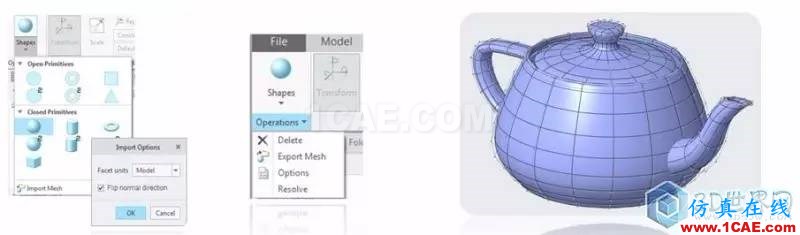

自由式建模环境中文件的导入导出
你可以下列方法将标准的(*. obj)导入到自由式建模环境中:
▶导入几何可以来自其他建模软件如3D Studio, Maya, 或 Modo。
▶导入几何可以包含多个形状。
▶在导入过程中你可以控制小关节单元。
▶在导入过程中翻转控制网格的法线方向,或者通过右键点击自由式建模模型树。
▶有5000个控制网格面的限制。
你可以将自由式几何导出为.obj文件,方便在其他应用程序中使用,并保存.obj文件到本地。

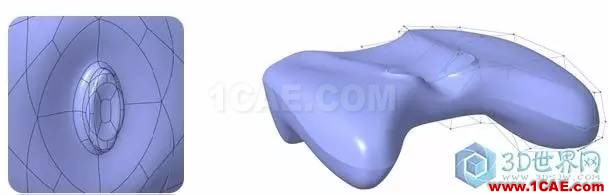

自由式建模环境中支持N边面(N边形)
你可以将四边面分成N个面。单击“添加边缘”增加每面边数。每个边缘打破了4棱面成较小的面,以限定的形式提供更好的控制。
你可以删除选定的边,这会导致面的自动瓦解并删除边缘的顶点。这使你可以灵活拆分控制网中的任何定义的形状,所以你可以创建任何类型的几何体
提高自由式建模实用性

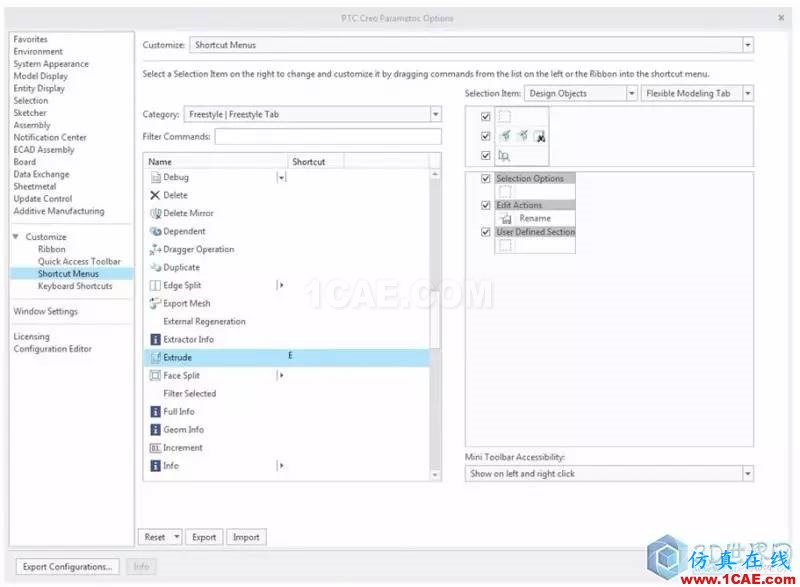

新增了自由式建模环境的自定义快捷命令框,它可以很快速的帮助用户使用自由式建模相关的命令集 。

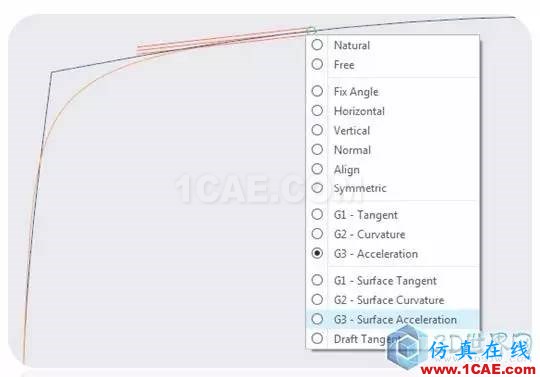

样式曲面支持G3连接
你可以在曲线之间、曲线到曲面之间,和曲线到边界定义一个新的的连接约束,这是在内插和控制点模式的自由,平面,或余弦曲线。

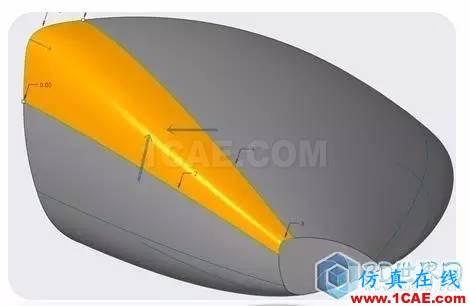

你可以在两个曲面之间定义一个G3连接。在这两种情况下,一个箭头符号表示新增的G3连接。G3连接使你更好地得到更高质量的曲面。

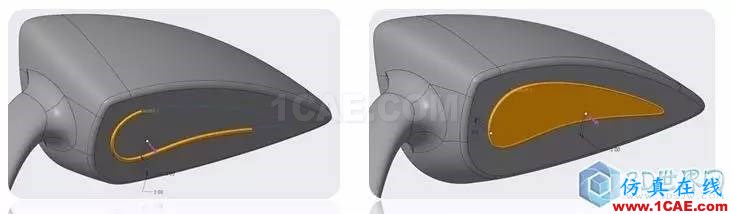

样式曲面环境中闭合曲线
你可以创建封闭的曲线作为周期性或非周期性曲线,如下所示
▶新增选项可切换封闭曲线的状态为周期性的和非周期性的。
▶闭合曲线的默认值被定义为周期性的。
▶周期曲线在端点无相切约束控制。
▶当模型再生时周期性曲线将被分成两部分以便于方支持基于草图的特征
作为开始和结束点的连续性的结果,周期曲线创建更好的质量表面。这支持了B样条曲线在草图中的重新运用。
注:遗留曲线不会改变周期曲线。

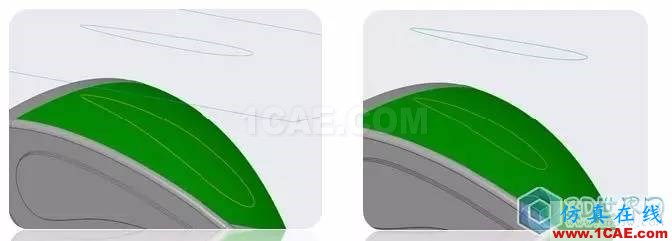

下落曲线的改进
你可以使用新的方向选项,垂直于曲面,然后选择表面上的曲线下落到一个正常的表面。你也可以以类似的功能下落一曲线到个基准平面上,基准平面上的下落曲线将曲线转换为平面曲线。当在一个表面上的一个曲线,你可以翻转方向。这些改进减少创建额外的几何形状的需要,更容易定义和投影。

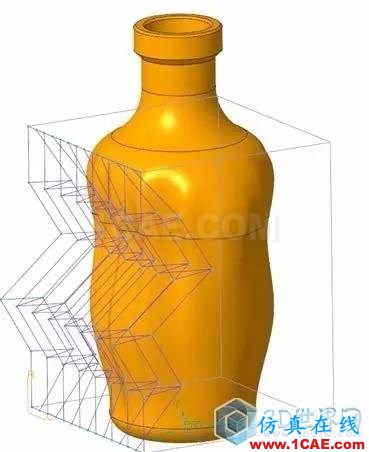

保存扭曲特征的解析几何
创建一个扭曲特征解析几何保持不变。几何不再近似为样条曲线有时会导致后续问题。平坦表面经线选取框外面,而不是由扭曲功能的影响,仍然是平面的。
注:在以前的版本中创建扭曲功能不会更新。为了保持解析几何,你需要创建一个新的扭曲功能。
通过保持解析几何,保留了几何质量和精度,提高了扭曲的有效性。
