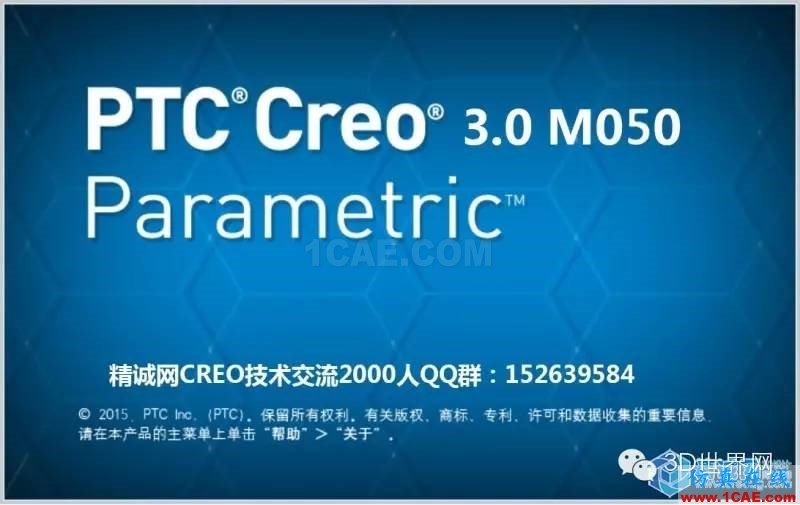

CREO3.0 M050新增功能介绍
CREO3.0 M050—基础模块功能介绍(1)
CREO3.0 M050—设计探索功能介绍(2) |
|
基础模板新增功能介绍(1):
PTC Creo Parametric 中引入了3D 打印功能。 用户界面位置:单击“文件”(File) ▶ “帮助”(Help) ▶ “3D 打印”(3D Print)。优点和说明 PTC Creo 弥补了CAD 系统与3D 打印机之间的缺口。利用3D 打印功能,您可以快速制作出实用的原型和使用增材制造工艺生产的最终用户产品。增材制造很快会成为与模具设计和铸造同级的普遍性制造工艺,而且能够通过以下方式提高效率: • 生产满足各个自定义要求的高价值零件。 • 极大地减少制造这些零件所需的时间。 • 通过避免生产通常需要量产的昂贵模具或铸件而降低成本。 为了加快增材制造功能的开发,PTC 与3D 打印设备制造商Stratasys 展开协作,通过直接在PTC Creo 和支持的Stratasys 3D 打印机之间进行交互的方式简化了3D 打印工作流。对其他打印机的支持正在计划中。只有安装了可确保能对您的设计进行3D 打印的中间软件才能使用PTC CreoParametric 中的3D 打印功能。如果连接到了支持的Stratasys 打印机,设计者无需中间软件即可借助“3D 打印”(3D Print) 功能利用标准PTC Creo 模型执 行所有3D 打印操作。 在PTC Creo 3.0 M040 中,利用“3D 打印”(3D Print) 功能可通过普通打印机执行以下操作: • 将STL (stereolithography) 文件用作3D 打印机软件输入内容来打印在 Creo Parametric 中创建的零件和装配。大多数3D 打印机都使用STL 文件作为输入内容。 • 为所有其他品牌的3D 打印机或在未提供Stratasys 打印机的情况下定义 用户定义的打印机。使用用户定义的打印机时,您可以按下表所述准备要进行打印的模型: ○ 定义打印机的托盘大小。 ○ 进行缩放。 ○ 使用拖动器在托盘上定位模型。 ○ 出于可视化目的,显示支撑材料的粗略估计量而不是实际支撑结构。 ○ 对薄壁和窄间隙进行可打印性验证。如果发现模型有问题,您可以在零件或装配模式下修复此问题。 ○ 使用拖动器显示修剪的模型视图。 ○ 将CAD 数据与模型在托盘上的平移和旋转一起保存为STL 文件。所打印模型的质量可通过STL 文件分辨率进行设定。 在PTC Creo 3.0 M040 中,如果使用的是支持的Stratasys 打印机,则可以利用“3D 打印”(3D Print) 功能执行以下操作: • 为模型分配材料和颜色、将表面粗糙度定义为有光泽或无光泽以及估计所需支撑材料的最大量。 • 自动定位。 • 通过设置逐个打印每层或一次打印两层来控制打印速度。打印速度不会影响所需构建材料和支撑材料的使用量。 • 计算所需的构建材料和支撑材料量。 PTC Mathcad 提供的工程手册 PTC Mathcad Prime 3.1 将与PTC Creo Parametric 相集成。可以将PTCMathcad Prime 3.1 工作表直接嵌入零件级或装配级上PTC Creo Parametric 模型中,以此记录设计意图和共享工作表与模型之间的参数。 优点和说明 可以为每个PTC Creo Parametric 对象嵌入单个工作表,然后在模型内打开、编辑和保存工作表。在模型中嵌入工作表比单独保存工作表和模型更有效并且节省时间。可以将嵌入的工作表用作草稿本来记录设计注解和解决简单计算到复杂计算,也可以用作模型中参数的数学源。这样可以更容易、更快捷地将工程知识和设计意图记录在模型内部,是将两者连接起来的一种强有力的方式。此外,也可使用PTC Creo Parametric 参数表在PTC Mathcad 与PTC CreoParametric 之间共享数据。嵌入式PTC Mathcad 工作表中的参数可以标记为输入或输出。这些参数随后在嵌入工作表的PTC Creo Parametric 模型中变为可用,且可以相同方式用作专属PTC Creo Parametric 参数。可以使用嵌入式PTC Mathcad 工作表来衍生要用于PTC Creo Parametric 的设计参数,或使用PTC Mathcad 中的各种数学工具来分析模型的尺寸。 质量属性的改进 质量属性的报告与计算得到了简化和改进。 优点和说明 下表描述了对质量属性的改进: • 添加了质量属性参数的扩展设置来指出用作备用参数基础和在计算中使用的坐标系及变换。 • 添加了参数来定义惯性计算的原点。 • 在质量属性报告中创建了更好的工作流以避免额外的提示,且添加了有关质量属性源的信息。 • 改进了对选定CSYS 上质量属性相关性的处理。缺失CSYS 时,可使用先前的变换正确计算质量属性。 • 添加了在分析中设置质量属性计算默认源的功能。 • 扩展了PTC Creo Parametric TOOLKIT 支持。标识需要更新的质量属性方面得到了改进。 视图法向方向 可以将平面图元定向为垂直于视图方向。 用户界面位置:单击“视图”(View) ▶ “已保存方向”(Saved Orientations) ▶ “视图法向”(View Normal)。 优点和说明 可以定向模型,以使选定的平面参考(如曲面、草绘、基准平面或横截面等)垂直于视图方向。如果选定第二个参考,模型会朝图形区域的顶部定向,如同在“方向”(Orientation) 对话框中选定“参考2”(Reference 2) 作为参考一样。重定向模型变得更为简单可将模型定向为与平面、平面曲面、圆柱、线性边或三个顶点垂直。 用户界面位置:单击“视图”(View) ▶ “已命名视图”(Named Views) ▶ “视图法向”(View Normal)。 窗口将自动激活 切换到的窗口将自动激活。 优点和说明 使用多个窗口时,切换到的窗口将自动激活。无需手动激活窗口。 自定义快捷菜单 可自定义快捷菜单。 用户界面位置:单击“文件”(File) ▶ “选项”(Options),然后单击“快捷菜单”(Shortcut Menu)。 优点和说明 可移除和重新排序快捷菜单中的命令。这可通过轻松访问最常使用的命令和移除不使用的命令来提高效率。快捷菜单也均已实现现代化,可用性有所提高。 数字版权管理 PTC Creo 数字版权管理在PTC Creo 3.0 中停止使用。PTC Creo 2.0 及其更早版本支持数字版权管理。 |
|
设计探索新增功能介绍(2):
可使用“设计探索”来探索设计更改,但不提交更改。 用户界面位置:单击“文件”(File) ▶ “管理会话”(Manage Session) ▶ “设计探索会话”(Design Exploration session),然后单击“启动”(Start) 或“打开”(Open)。更改产品设计和发掘全新的设计思路在技术层面上往往颇具挑战性,在使用多个相互依赖的元件开发复杂系统时尤为如此。通常,此过程包含将模型手动备份到文件夹中、重复关闭和清除PTC Creo Parametric 会话以及手动重新访问和审阅大量的小版本,直至做出决定。“设计探索”有助于简化评估新设计和决定设计更改的流程。在PTC CreoParametric 中,打开一个模型。要开始探索新思路,请单击“文件”(File) ▶ “管理会话”(Manage Session) ▶ “设计探索会话”(Design Exploration session) ▶ “启动”(Start) 打开“设计探索”会话,然后在“名称”(Name) 框中键入会话名称。此处即为所有探索思路的存储位置。PTC Creo Parametric 会话内容的快照将保存至检查点“修改前”(Premodified)。现在,您可以开始体验设计,而不必担心原始模型。执行更改期间,可添加检查点。各检查点仅存储自最后检查点开始的增量模型更改。为进一步进行说明,您可以提供检查点名称和备注,还可以定义要使用的关键字,例如随后搜索检查点时所使用的关键字。可在检查点之间切换,而不丢失信息。在“设计探索”会话中,多个模型小版本在活动检查点中被捕获后被替换。这样便不需要将模型手动备份至不同位置或每次在不同的设计小版 本之间切换时清理会话。当所操控的模型位于已具有后继者的活动检查点中时,可创建新检查点序列并形成不同的分支。借助分支,可同时开发和评估多个新思路。各个分支代表设计的不同方向。如果不再需要某些沿着分支的检查点,则可将其删除,但不会丢失后续小版本中的信息。如果缩短分支,则已删除检查点中的小版本将合并到其后继者中。也可以删除整个分支。可在“树”(Tree) 视图或“时间线”(Timeline) 视图中浏览“检查点树”(Checkpoint Tree)。沿着活动路径的检查点会以深色字体显示,这样更容易在同一序列中定位早先的检查点。可浏览以浅灰色字体显示的不同分支。如果准备好做决定,则可接受带所选设计的检查点,然后返回到PTC Creo Parametric 会话。可将全部会话数据保存在指定.TMZ 文件中。沿指向此检查点的路经的所有模型小版本将应用于启动“设计探索”会话的模型。 在“设计探索”中存储更改 其他人可查看您提议的更改。 如果您希望其他人能够查看您的设计,则可分发包含您的设计的.TMZ 文件。之后,其他人便可探索您的思路或添加他们自己的思路。默认情况下,“设计探索”仅存储增量更改。第一个“修改前”(Pre-modified) 检查点仅存储指向起始模型位置的路径。如果您打算将会话数据发送至无权访问同一文件系统或原始模型位置的用户,则可将所有起始模型添加至.TMZ 文件。为避免混淆体验设计与实际设计,对.TMZ 文件的内容进行了加密和压缩。 |
|
零件建模新增功能介绍(3):
复制曲面时取消修剪 可以取消修剪本地几何或已导入几何的曲面。用户界面位置:选择要复制的曲面,然后单击“模型”(Model) ▶ “复制”(Copy)。单击“模型”(Model) ▶ “粘贴”(Paste),然后单击鼠标右键选择“取消修剪包络”(Untrim to envelope) 或“取消修剪定义域”(Untrim to domain ofdefinition)。优点和说明 在复制曲面或面组时,可以使用新选项来取消修剪几何,使其保持原始定义状态或定义的包络状态。可以同时取消修剪已导入几何和本地几何的曲面。要取消修剪曲面,可复制并粘贴此曲面,然后在“曲面:复制”(SURFACE:Copy) 中的“选项”(Options) 下,或取消修剪选定曲面的包络,或取消修剪曲面的原始域。这将创建曲面的未修剪从属副本。除了取消修剪单个曲面外,还可以取消将整个面组修剪为单曲面。可以取消将面组修剪为包络或原始域,并为曲面的每个曲面片创建未修剪曲面。 折叠特征的增强功能 可以从PTC Creo Parametric 或PTC Creo Direct 中折叠任何一组连续特征或几何相关特征。用户界面位置:单击“模型”(Model) ▶ “编辑”(Editing) ▶ “折叠”(Collapse)。 优点和说明 可以对一组连续特征或所有几何相关特征使用“折叠”(Collapse) 命令,无需考虑第一特征类型,也无需考虑特征是否已在PTC Creo Parametric 或PTCCreo Direct 中创建。如果选定所有几何相关特征,生成的特征为“独立几 何”(Independent Geometry) 特征。如果选定一组连续特征,生成的特征为“增量几何”特征。如果第一特征为导入特征,则其他特征将折叠到导入特征。目的参考得到保留,您还可以选择保持分析、注释、发布几何和修饰特 征。 弦倒圆角 可以创建弦倒圆角或恒定宽度倒圆角。用户界面位置:单击“模型”(Model) ▶ “倒圆角”(Round)。在“倒圆角”(Round)选项卡上,单击“集”(Sets) ▶ “弦”(Chordal)。优点和说明 支持“弦”(Chordal) 倒圆角或恒定宽度倒圆角。例如,如果对模型中后保险杠的边缘应用倒圆角,则可看到倒圆角的各端朝向三角形曲面片混合过渡。在倒圆角用户界面内,单击“弦”(Chordal)。之后,在更改倒圆角的值时,可以看到倒圆角的宽度保持恒定。可以添加其他倒圆角。过渡混合到一个三边曲面片或点。单击“弦”(Chordal) 可生成宽度恒定的倒圆角。如果需要,还可以选择“C2 连续”(C2 Continuous) 来将此倒圆角的曲率更改为连续。更改形状因子会改变倒圆角的横截面形状。如果单击“分析”(Analysis) ▶ “反射”(Reflection) 将反射分析应用到几何中,则可以看到反射线在整个曲面片结构上的过渡圆滑程度。单击“带反射着色”(Shading With Reflections) 后,可以看到模型上的完全反射和突出显示部分。 重新排序功能得到了增强 “重新排序”(Reorder) 功能支持更为灵活的工作流。用户界面位置:单击“模型”(Model) ▶ “作”(Operations) ▶ “重新排序”(Reorder)。优点和说明 重新排序特征时,使用“特征重新排序”(Feature Reorder) 对话框可使工作流变得更具灵活性。您仍可以拖放“模型树”中的特征,不过,通过“特征重新排序”(Feature Reorder) 对话框可以更好地了解重新排序对其他特征的影响情况。例如,如果将“拉伸2”移动到“倒圆角4”之后,则可以看到“拉伸2”的相关特征会与其一起移动。也可以重新排序至组,或从组重新排序,并移动不连续的特征。 易于标识只读特征 易于标识“模型树”中设为“只读”(Read Only) 的特征。 用户界面位置:单击“模型”(Model) ▶ “操作”(Operations) ▶ “只读”(ReadOnly)。优点和说明 单击“模型”(Model) ▶ “操作”(Operations) ▶ “只读”(Read Only) ▶ “全部设置为只读”(Set all as read only),“模型树”中的所有特征即会分到一个组中。“只读特征”(Read Only Features) 旁边将显示一个锁定图标。您可以展开“只读特征”(Read Only Features),但不能修改特征或参考。在“图形”窗口中,可以看到特征的尺寸,但不能进行编辑。如果选择“设置为最后只读”(Set aslast read only),则从“模型树”开头的特征到您所选的特征都会设置为“只读特征”(Read Only Features)。 边界混合增强功能 对于“边界混合”(Boundary Blend),生成的曲面和连接质量均有所改进。用户界面位置:单击“模型”(Model) ▶ “边界混合”(Boundary Blend)。 优点和说明 “边界混合”(Boundary Blend) 功能得到了显著改进,由此生成的曲面和连接也更为光滑。生成的曲面均为第5 等级。添加了新的“优化”(Optimize) 选项,可以进一步提高4 边界单曲面的质量。这样可以优化整个曲面上的连接影响,并生成更为光滑的曲面(尤其在拐角处)。
展平面组增强功能 可以展平复杂的自由成型几何。用户界面位置:单击“模型”(Model) ▶ “曲面”(Surfaces) ▶ “展平面组”(FlattenQuilt)。 优点和说明 “展平面组”(Flatten Quilt) 特征得到了增强,可以处理要展平的面组的形状不是矩形这种更为复杂的几何场景。同时也支持对称。 PTC Creo Flexible Modeling 中的倒角支持 PTC Creo Flexible Modeling 支持倒角,其中提供了用于识别和编辑倒角的工具,以及在执行“柔性建模”(Flexible Modeling) 操作过程中移除和重新创建 倒角的功能。 用户界面位置:单击“柔性建模”(Flexible Modeling) ▶ “倒圆角/倒角”(Rounds/Chamfers) ▶ “识别倒角”(Recognize Chamfers),或单击“柔性建模”(FlexibleModeling) ▶ “编辑倒角”(Edit Chamfer)。 优点和说明 PTC Creo Flexible Modeling 支持倒角,其中提供了用于识别和编辑倒角的工具,以及在执行“柔性建模”(Flexible Modeling) 操作过程中移除和重新创建倒角的功能。如果倒角几何是通过PTC Creo Parametric 3.0 或更高版本的“倒角”(Chamfer) 功能创建的,则会自动将其处理为倒角。如果倒角几何是在早期版本中创建的或已导入,则会延伸和相交类倒角几何来完成“柔性建模”(Flexible Modeling) 操作。可以使用“识别倒角”(Recognize Chamfers) 工具选择类倒角几何,并将其处理为倒角,而不像规则几何。与倒圆角一样,为保持倒角的工程目的,倒角会在执行“柔性建模”(Flexible Modeling) 操作之前移除,然后在此操作之后重新创建。 PTC Creo Flexible Modeling 中增强的倒圆 角支持PTC Creo Flexible Modeling 支持圆锥倒圆角及曲率连续的倒圆角,您可以选择不将类倒圆角几何视为工程倒圆角。用户界面位置:单击“柔性建模”(Flexible Modeling) ▶ “编辑倒圆角”(EditRound),或单击“柔性建模”(Flexible Modeling) ▶ “倒圆角/倒角”(Rounds/Chamfers)。 优点和说明 将圆锥倒圆角和曲率连续的倒圆角识别并视为倒圆角几何,也可以使用“编辑倒圆角”(Edit Round) 进行编辑。单击“编辑倒圆角”(Edit Round) 时,将出现倒圆角曲面的当前特征,且您可以移除倒圆角或将其类型更改为“圆形”(Circular)、“圆锥”(Conic)、“C2 连续”(C2 Continuous)、“D1 x D2 圆锥”(D1 x D2 Conic) 或D1 x D2 C2。与圆形倒圆角一样,会自动将圆锥倒圆角和曲率连续的倒圆角识别为倒圆角几何。为保留倒圆角几何在设计中的工程目的,会在执行“柔性建模”(Flexible Modeling) 操作之前将其移除,然后在此操作之后重新创建。如果不想将倒圆角几何视为工程倒圆角,请单击“不是倒圆角”(Not Rounds)并选择曲面。此时倒圆角几何将被视为常规曲面。此倒圆角几何不会被移除和重新创建,在圆形倒圆角的情况下,如果选取用于保持相切的选项,则更改可通过倒圆角进行传播。 PTC Creo Flexible Modeling 中的相切传播和控制 支持在PTC Creo Flexible Modeling中保持与相邻几何的相切连接。 用户界面位置:单击“柔性建模”(Flexible Modeling),然后在“移动”(Move)、“偏移”(Offset) 或“修改解析”(Modify Analytic) 工具中单击  。·优点和说明 对选定几何进行几何修改时,可以保持与相邻几何的相切连接。被选中使用“柔性建模”(Flexible Modeling) 选项卡上的工具(例如“移动”(Move)、“偏移”(Offset) 或“修改解析”(Modify Analytic)) 进行修改的几何可能会相切连接到相邻曲面。如果出现这种情况,您可能需要调整相邻曲面以及主曲面来保持这种相切连接。在此工具的相应选项卡上,单击
PTC Creo Flexible Modeling 中的阵列传播 可轻松地将更改从任意阵列成员传播到其他阵列成员中。用户界面位置:单击“柔性建模”(Flexible Modeling) 选项卡,然后在此选项卡的“移动”(Move)、“偏移”(Offset)、“修改解析”(Modify Analytic)、“编辑倒圆角”(Edit Round) 或“编辑倒角”(Edit Chamfer) 工具中,单击“选项”(Options)。 优点和说明 可以更加灵活地将更改从一个阵列成员传播到其他所有阵列成员中。可以将使用“柔性建模”(Flexible Modeling) 选项卡上的工具(例如“移动”(Move)、“偏移”(Offset)、“修改解析”(Modify Analytic)、“编辑倒圆角”(Edit Round) 和“编辑倒角”(Edit Chamfer) 等) 对任意阵列成员所做的几何更改传播到阵列的其他所有成员中。进行对您最有意义的几何编辑,然后轻松地将这些更改传播到其他阵列成员中。 PTC Creo Flexible Modeling 中的新挠性阵列工具 创建几何阵列时,可以使用“挠性阵列”(Flexible Pattern) 工具来利用PTCCreo Flexible Modeling 的倒圆角和倒角处理功能。 优点和说明 用户界面位置创建几何阵列时,可以使用“挠性阵列”(Flexible Pattern) 工具来利用PTCCreo Flexible Modeling 的倒圆角和倒角处理功能。默认情况下,“挠性阵列”(Flexible Pattern) 工具可用于移除任何倒圆角或倒角连接几何,延伸已阵列化几何的单侧边直至其与实体几何相交,然后重新创建倒圆角或倒角连接几何。利用“连接”(Attachment) 选项可以控制在移除倒圆角和倒角连接几何后是否予以重新创建,以及是否延伸单侧边。 可以在“参考”(References) 选项卡上,单击“变换选定的连接倒圆角/倒角”(Transform selected attachment rounds/chamfers) 复选框,将连接倒圆角和倒角几何视为与已阵列化几何其余部分相同。这不会移除和重新创建它 们,但是,如果“连接阵列成员”(Attach pattern members) 复选框处于选中状态,则会延伸其单侧曲面边。 插入模式的入口点 “插入模式”功能的入口点得到了简化。用户界面位置:在“模型树”中右键单击某特征,选择“在此插入”(Insert Here)或拖动,然后将插入该特征。 优点和说明 “插入模式”用户界面已实现现代化,可避免混淆。 “骨架折弯”用户界面得到了增强 “骨架折弯”(Spinal Bend) 用户界面已实现现代化,并增添了可保留原始几何长度的选项。用户界面位置:单击“模型”(Model) ▶ “工程”(Engineering) ▶ “骨架折弯”(Spinal Bend)。 优点和说明 骨架折弯”(Spinal Bend) 具有现代化的用户界面和增强功能。默认情况下,“骨架折弯”(Spinal Bend) 工具会沿骨架折弯选定几何的所有部分,以匹配骨架长度。如果骨架比几何长,会沿骨架拉伸几何。如果骨架比几何短,会沿骨架压缩几何。默认情况下,此工具会折弯选定几何的所有部分,不过,您可以选择按照指定深度或根据参考仅折弯部分几何。您也可以选择保留折弯几何的原始长度,而不将其调整为骨架长度。您也可以选择移除几何的展平部分,或将其保留。 编辑参考的增强功能 “编辑参考”(Edit References) 用户界面和功能得到了增强。用户界面位置:单击“模型”(Model) ▶ “操作”(Operations) ▶ “编辑参考”(EditReferences) 或“模型”(Model) ▶ “操作”(Operations) ▶ “替换参考”(ReplaceReferences)。 优点和说明 无论您是要编辑用于创建特征的参考,还是要替换所有下游子项的参考,其工作流都变得比以前更加直观、灵活和强大。可以使用“编辑参考”(EditReferences) 来更改用于创建一个或多个特征的参考。在新用户界面中,不仅可以看到特征所用原始参考的列表,而且还可以对它们进行更改。可以将模型滚动至最早受影响的特征之前,并预览更改结果。缺失参考以红色显示在其上一次重新生成的位置,可帮助您选择合适的替换参考。在“子项处理”(Child handling) 部分可以控制属于现有参考的子项的所有特征。向这些特征分配新参考时,可以反向特征创建的方向。您也可以选择将上述新参考应用于原始参考的其他子项。使用“替换参考”(Replace References) 可以替换所有使用上述新参考的子项的参考。同样,您既可以将模型滚动至最早受影响的特征,也可以预览更改结果。如果不想替换所有子项的参考,可以取消选择其中的某些子项。 显示缺失参考 将突出显示缺失参考上一次成功重新生成的位置。 优点和说明 参考有时会在您更改设计中的迭代时丢失。例如,几个从属特征可能会因特定特征配置文件的更改而失败。缺失参考可以多种不同的方式突出显示和显示,使用“参考查看器”(Reference Viewer) 调查失败原因时也是如此。您可以选择直接从“参考查看器”(Reference Viewer) 编辑失败特征的参考。“编辑参考”(Edit References) 对话框随即打开,您可以从中看到缺失参考、选择合适的替换参考和预览结果。也可以选择编辑失败特征的定义,缺失参考将会显示以帮助您选择合适的替换参考。这也适用于“草绘器”中的缺失参考。可以看到缺失参考的上一位置,且可以用新参考替换它。 参考零件建模中的阵列 创建参考任何阵列成员的特征,并使用“参考”阵列将它们传播到其他所有阵 列成员中。 优点和说明 使用“参考”阵列将特征从一个阵列成员复制到其他所有阵列成员的功能变得更为强大和灵活。可以复制参考阵列任何成员的特征,以便它们参考阵列的其他所有成员。之前,要阵列化的特征必须参考阵列的第一个成员。现在,您不必再知道哪个阵列成员为引导成员。您只需在对您最有意义的位置创建特征。随后,这些更改会自动复制到其他阵列成员中。 可变拓扑上的几何阵列 可以使用“几何阵列”(Geometry Pattern) 在可变拓扑上创建几何的阵列。用户界面位置:单击“模型”(Model) ▶ “阵列”(Pattern) ▶ “几何阵列”(GeometryPattern)。 优点和说明 几何阵列”(Geometry Pattern) 选项卡上提供的选项可以帮助您在可变拓扑上创建几何的阵列: 用于复制几何,而不尝试将这些副本附加到实体。它在每个阵列实例位置上创建面组。这些面组不会被合并到现有 实体几何中。 用于延伸待复制几何的单侧曲面边,以便使此几何与现有实体几何相合并并进行实体化。这与PTC Creo Flexible Modeling 中的“连接”(Attach) 工具类似。 新布局特征 专为使用PTC Creo Layout 文件而设计了一种新数据共享特征。 用户界面位置:单击“模型”(Model) ▶ “获取数据”(Get Data) ▶ “布局特征”(Layout Feature)。 益处和说明 专为在3D 模型中使用PTC Creo Layout 文件而设计了一种新数据共享特征。这种新“布局特征”(Layout Feature) 将布局模型的元件样式放置和将特定布局内容复制到3D 模型中的功能组合在一起。创建“布局特征”(Layout Feature) 时,首先选择您想要使用的布局。然后,需使用与用于组装任何其他3D 模型相同的工具将此布局放置在3D 模型内。可以参考布局模型内的任何几何或使用坐标系进行放置。放置布局文件后,可以选择您想要复制的几何。“模型树”中的布局模型可以展开,以显示包含在布局中的子布局、结构节点和标记。这使得您可以利用在2D 环境内已添加到布局中的组织形式。您可以从“模型树”或“图形”窗口选择任意子布局、节点或标记。也可以选择要复制的任何单独图元或基准。展开“模型树”中的“布局特征”(Layout Feature) 后,可以看到,“布局特征”(Layout Feature) 包含整个布局模型以及一些复制的内容。布局模型不会被复制到零件中,只是像装配的元件一样被参考。要隐藏布局模型,可单击鼠标右键并选择“隐藏布局项”(Hide layout items)。展开复制的内容后,将仅看到已复制的项。这些项在图形区域中也可见。如果已复制了一个不带相交环的简单轮廓,您可以使用此几何直接创建一个拉伸特征或旋转特征。您可以选择“布局特征”(Layout Feature),然后选择“拉伸”(Extrude) 或“旋转”(Revolve),再指定深度。对于更复杂的轮廓,可输入“草绘器”(Sketcher),然后选取草绘想要参考的轮廓的那些部分。 布局特征的更新控制 “更新控制”(Update Control) 是“设计探索”的一部分,其与新“布局”数据共享特征一起使用时包括其他一些功能。 用户界面位置:右键单击“布局特征”(Layout Feature) 并选择“更新控制”(Update Control)。 优点和说明 此装配包含一些使用“布局”特征来驱动几何的零件。“布局特征”(LayoutFeature) 的“更新控制”(Update Control) 设置当前设为“通知时手动更新”(Manual Update with Notification)。这意味着,“布局征”(LayoutFeature) 将保持与布局文件之间的关联性,但不会自动传播更改。相反,系统会通知您布局已经过修改且您有机会在更新特征之前调查这些更改。现在您可对2D 环境中的布局进行更改。您可以通过移动一些图元和添加一 些新图元来対几何进行更改。也可以添加新节点,并在此节点上创建一些几 何。返回到3D 模型时,请注意“布局特征”(Layout Feature) 旁“模型树”中的黄色通知图标。右键单击“布局特征”(Layout Feature) 并选择“更新控制”(Update Control)后,您可以选择显示差异、移除通知或直接进行更新。“布局特征”(Layout Feature) 的“显示差异”(Show Differences) 环境中包含超出规则3D 几何适用范围的附加选项。单击“孤立”(Isolate) 来移除显示器中的所有不相关几何,这样您便可以仅关注“布局特征”(Layout Feature)。使用几何显示过滤器逐个图元查看已更改、添加或删除的几何,以及所有已过期或未更改的几何。在“模型树”中,可以看到已更改、添加或删除的子布局、节点或标记。如果选择“更新”(Update),则“布局特征”(Layout Feature) 会被更新,且更改将被传播到其子项中。 |
