Creo3.0公差分析扩展包简要使用教程

2017-01-23 by:CAE仿真在线来源:互联网

在设计产品的时候,我们往往凭着自己的经验或者是手工计算的方式确定每个零部件的配合公差,在满足产品正常运作要求和加工方式及加工条件允许的情况下,越大的公差对于我们提高生产效率降低生产成本起着非常重要的作用,Creo公差分析扩展程序为我们提供了非常直观的公差分析过程,直接提供给我们零部件及其相关尺寸对我们设计目标的影响程度图表,同时基于概率统计-6西格玛算法得出产品的合格率。

公差分析扩展模块界面:

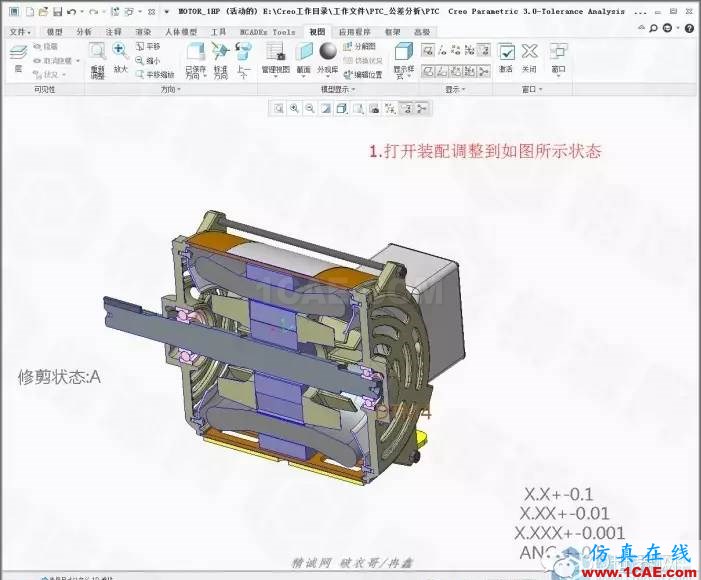

1.打开装配调整到如图所示状态

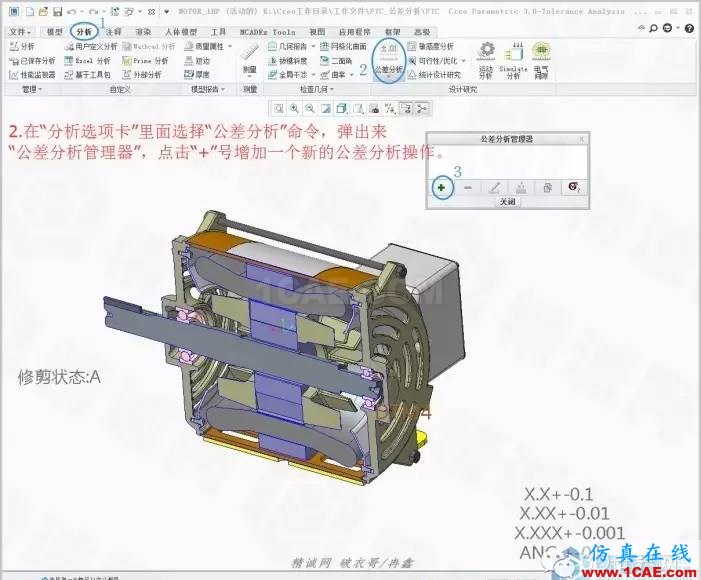

2.在“分析选项卡”里面选择“公差分析”命令,弹出来“公差分析管理器”,点击“+”号增加一个新的公差分析操作。

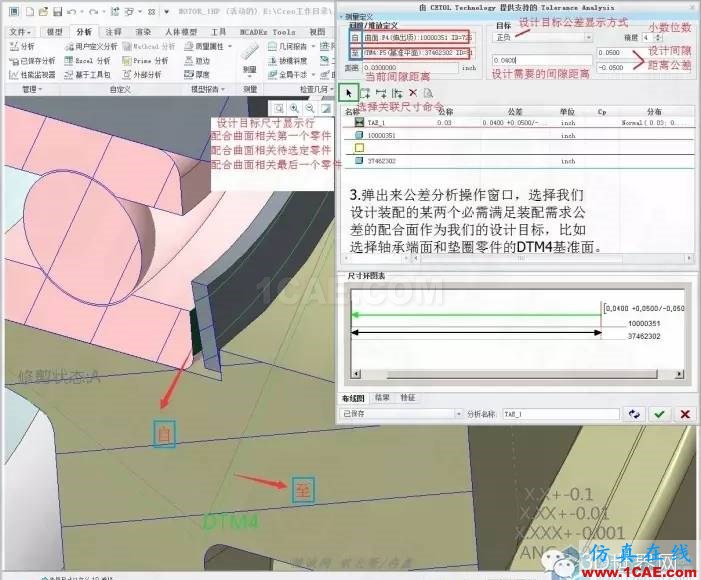

3.弹出来公差分析操作窗口,选择我们设计装配的某两个必需满足装配需求公差的配合面作为我们的设计目标,比如选择轴承端面和垫圈零件的DTM4基准面。

4.点击"选择模型或尺寸"命令选择与我们设计目标相关联的第一个零件轴承,软件会自动显示其尺寸,选择与我们设计目标相关联的尺寸链上的第一个相关尺寸0.551,单击这个尺寸。

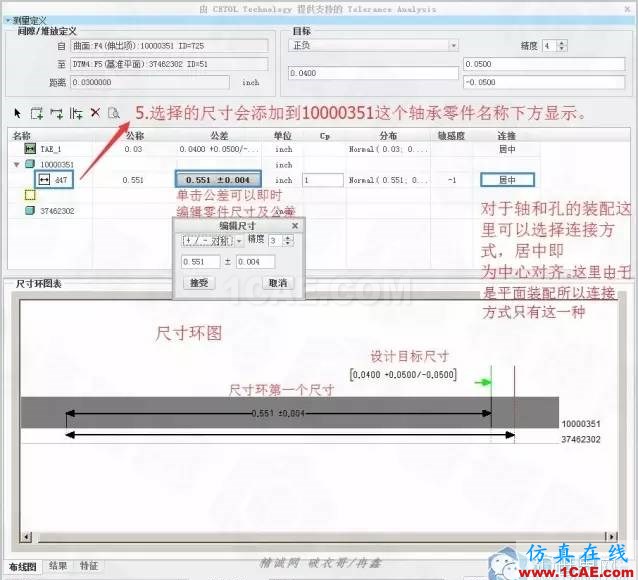

5.选择的尺寸会添加到10000351这个轴承零件名称下方显示。

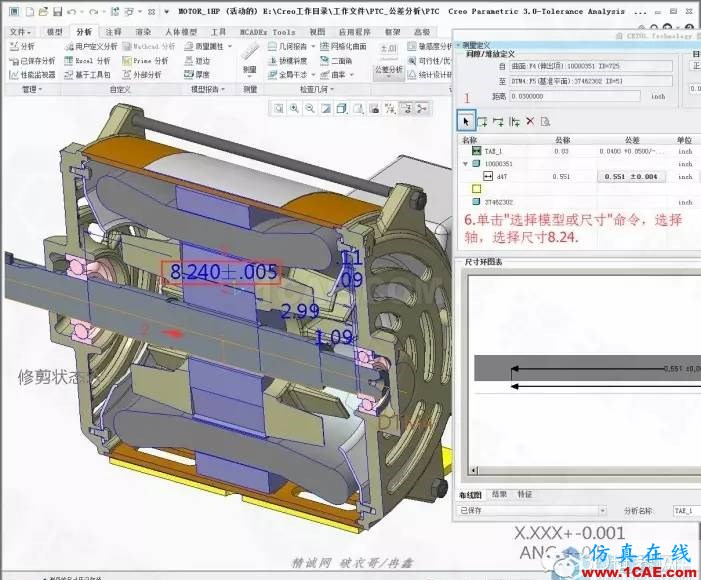

6.单击"选择模型或尺寸"命令,选择轴,选择尺寸8.24.

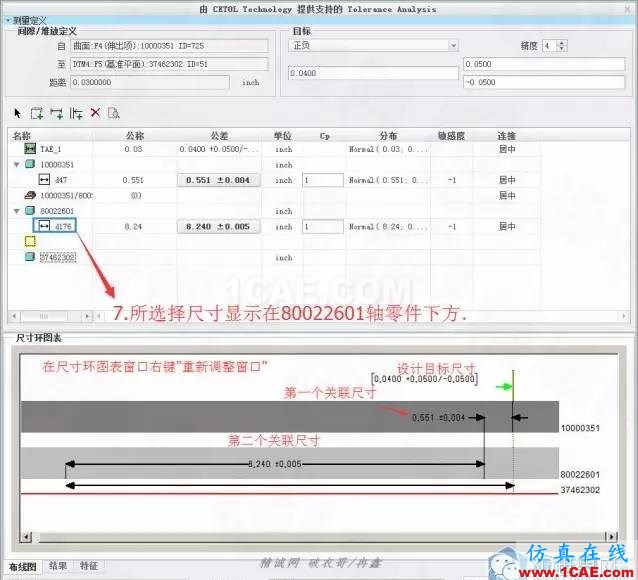

7.所选择尺寸显示在80022601轴零件下方.

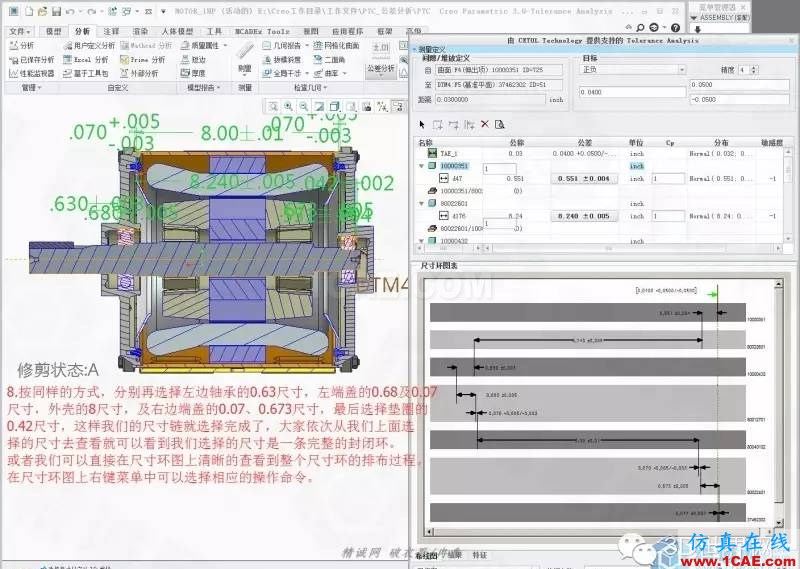

8.按同样的方式,分别再选择左边轴承的0.63尺寸,左端盖的0.68及0.07尺寸,外壳的8尺寸,及右边端盖的0.07、0.673尺寸,最后选择垫圈的0.42尺寸,这样我们的尺寸链就选择完成了,大家依次从我们上面选择的尺寸去查看就可以看到我们选择的尺寸是一条完整的封闭环。或者我们可以直接在尺寸环图上清晰的查看到整个尺寸环的排布过程。在尺寸环图上右键菜单中可以选择相应的操作命令。

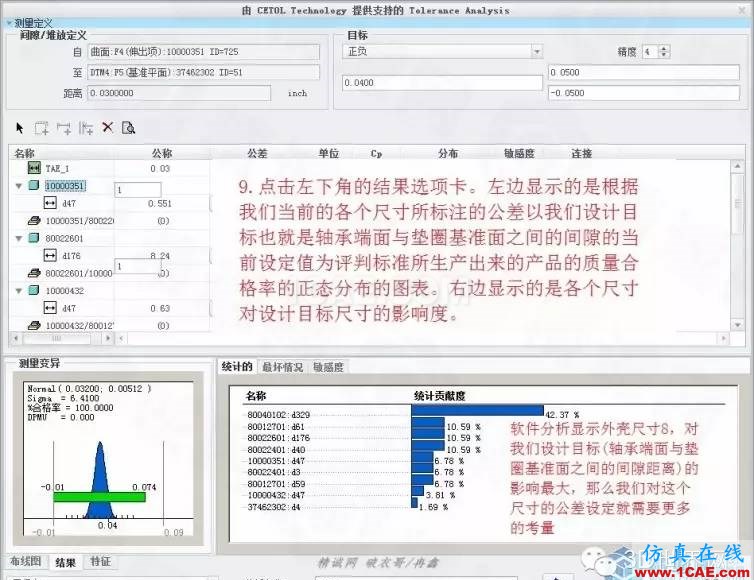

9.点击左下角的结果选项卡。左边显示的是根据我们当前的各个尺寸所标注的公差以我们设计目标也就是轴承端面与垫圈基准面之间的间隙的当前设定值为评判标准所生产出来的产品的质量合格率的正态分布的图表。右边显示的是各个尺寸对设计目标尺寸的影响度。

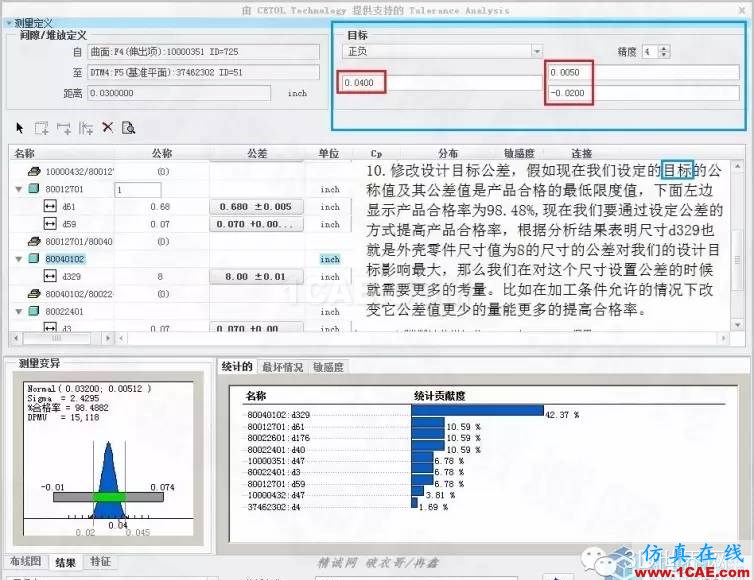

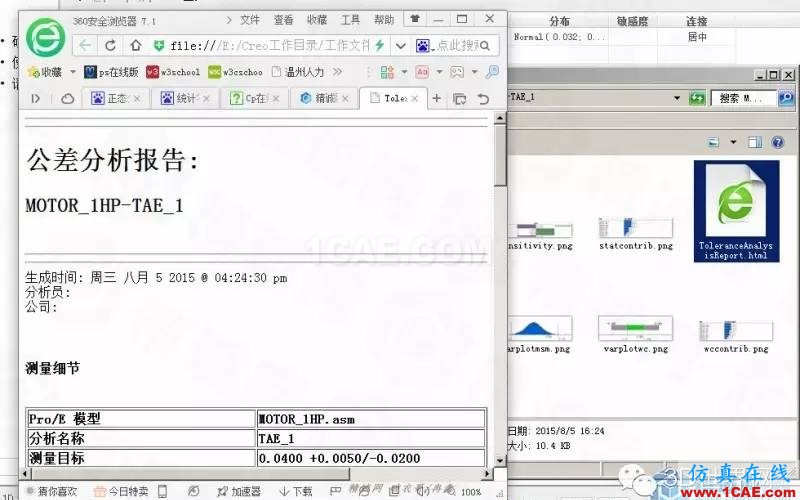

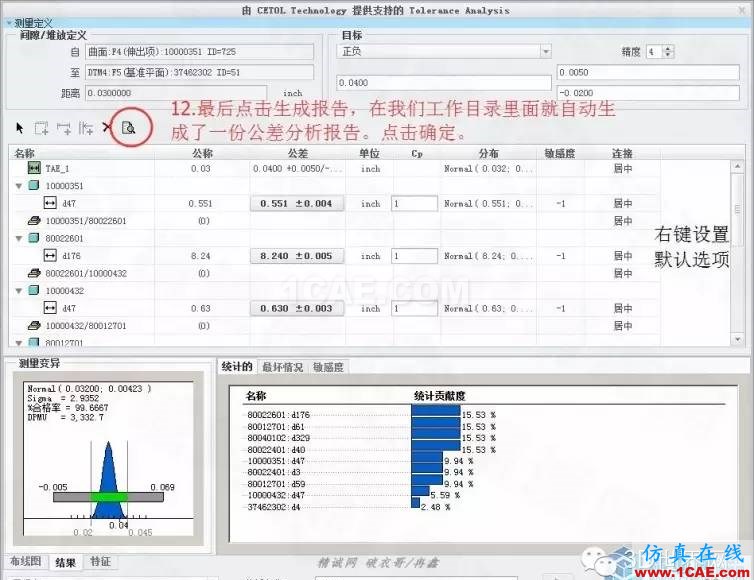

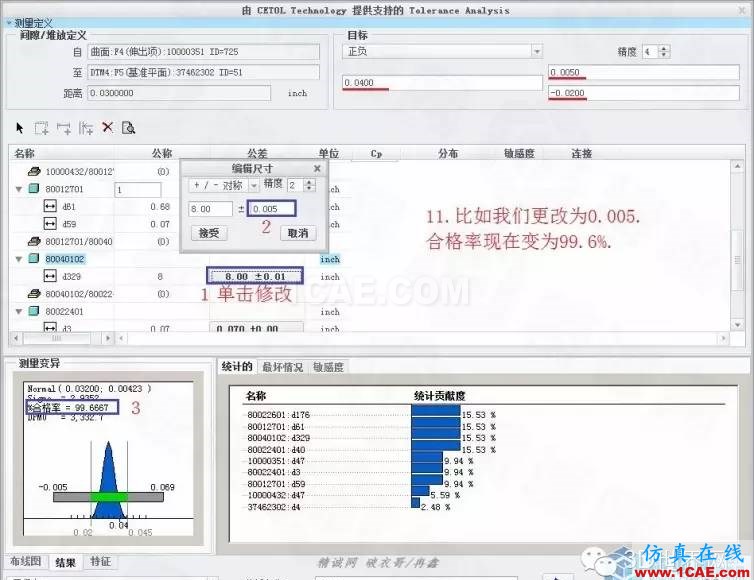

10.修改设计目标公差,假如现在我们设定的目标的公称值及其公差值是产品合格的最低限度值,下面左边显示产品合格率为98.48%,现在我们要通过设定公差的方式提高产品合格率,根据分析结果表明尺寸d329也就是外壳零件尺寸值为8的尺寸的公差对我们的设计目标影响最大,那么我们在对这个尺寸设置公差的时候就需要更多的考量。比如在加工条件允许的情况下缩小它公差更少的量能更多的提高合格率。
