Creo钣金新功能综述

2017-03-10 by:CAE仿真在线来源:互联网

Creo版本的钣金设计环境和功能都有很大提升,操作更方便、结果呈现更及时,这里给大家总结几点非常好用的功能:

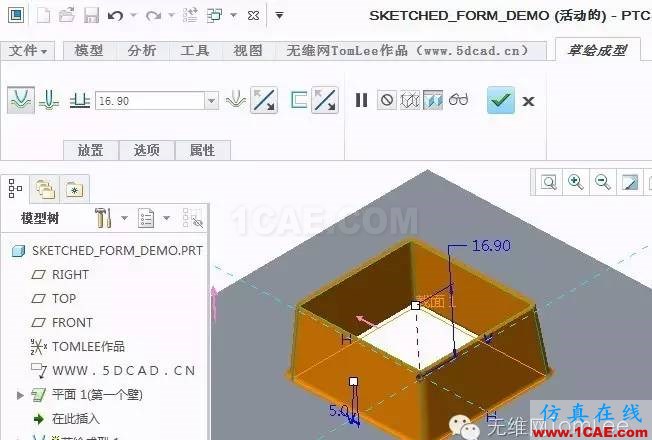

1、草绘成型

标准设计可用标准的模具完成凸模成型,非标的简单形状不再需要先创建模具了,直接草绘一个轮廓就可以完成。

2、折弯

以前菜单模式下的折弯创建很辛苦,从草绘折弯线到角度的设置,鼠标点击次数多,无实时预览,结果靠猜!而现在Creo版本的折弯方便太多了,无需草绘,直接在钣金表面就可以根据选择参考放置折弯线;并提供实时预览,创建折弯现在就跟创建一个孔一样简单、直观!

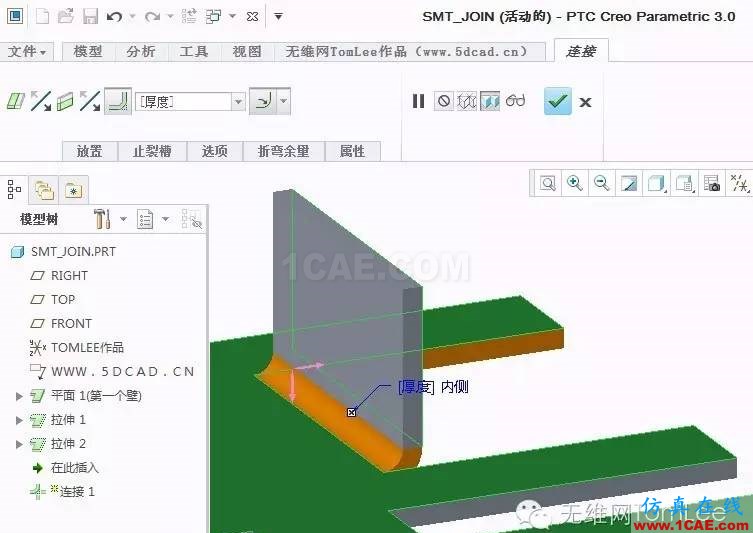

3、连接

合并壁限制条件太苛刻,有了连接功能,分开创建的独立壁合并就再也不烦恼了!跟曲面合并类似的连接功能,让你只需选择相交的钣金壁既可完成合并,这也方便了大型钣金件的并行设计。

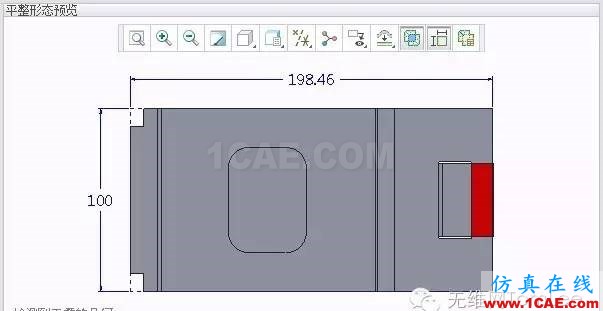

4、平整形态预览

直接小窗口快速显示展平效果,并提供最大外形尺寸,还有红色高亮显示材料的干涉,及时发现设计问题。

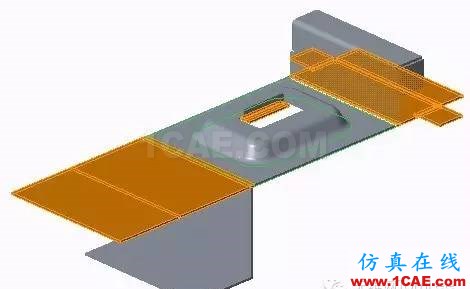

5、展平

默认自动全部展平,减少菜单选择,也可根据需求手动展平。
