proengineer入门教程(七)

2013-07-02  by:广州CAD:proe设计培训中心  来源:广州proe培训中心

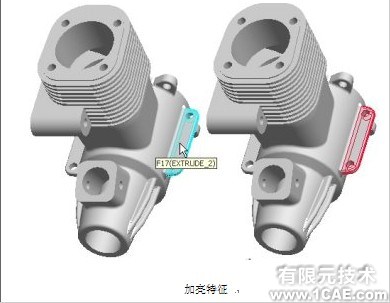

proengineer入门教程(七)proe产品设计图图片1撤消 / 重做
您可以使用“撤消”(Undo) 和“重做”(Redo) 选项纠正不小心做错的操作。
任务 1-7: 删除倒圆角和撤消删除。
 1.保持倒圆角处于被选取状态(以红色加亮),按住鼠标右键,然后选取“删除”(Delete)。
   单击“确定”(OK),删除倒圆角。
 2.在主工具栏中单击“撤消”(Undo)proengineer入门教程(七)proe产品设计图图片2,使特征返回到模型中。
 3.从主工具栏中单击“保存”(Save)proengineer入门教程(七)proe应用技术图片图片3,并单击“确定”(OK)。
 4.单击“文件”(File)>“关闭窗口”(Close Window)proengineer入门教程(七)proe应用技术图片图片4

proengineer入门教程(七)proe应用技术图片图片5模型将保留在进程内存中,直到被拭除为止。
第一个练习到此结束。


练习 2: 创建零件模型
概述 - 在此练习中,您将通过创建以下三个零件模型来学习基本的零件建模技能:
 PISTON_PIN.PRT
 PISTON.PRT
 CONNECTING_ROD.PRT
                           proengineer入门教程(七)proe应用技术图片图片6

proengineer入门教程(七)proe应用技术图片图片7创建零件模型

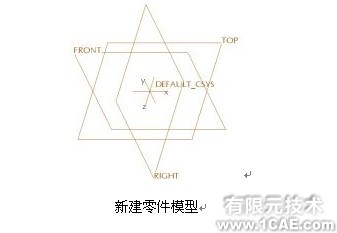

新的“零件”(Part) 模型是根据缺省模板创建的,该模板包含缺省基准平面和坐标系。
缺省基准平面在 3D 空间内提供 3 个正交平面,在模型上创建特征时可以使用这些平面作为初始参照。此教程中的所有缺省模板均使用毫米设置。
任务 2-1: 使用缺省模板创建 PISTON_PIN 模型。
 1.从主工具栏中单击“新建”(New) proengineer入门教程(七)proe应用技术图片图片8
   选取“零件”(Part) 作为“类型”(Type)。
   输入 PISTON_PIN 作为“名称”(Name),然后按 ENTER。
                                                                  proengineer入门教程(七)proe应用技术图片图片9

如果您看不到“基准平面”,请从主工具栏中单击
“基准平面”(Datum Planes)  proengineer入门教程(七)proe应用技术图片图片10

 2.从主工具栏(屏幕顶部)中单击“基准轴”(Datum Axes) proengineer入门教程(七)proe培训教程图片11 、“基准点”(Datum Points)proengineer入门教程(七)proe培训教程图片12  和“坐标系”(Coordinate Systems)proengineer入门教程(七)proe培训教程图片13以不对其进行显示。

proengineer入门教程(七)proe培训教程图片14创建草绘
草绘是基本的 2D 形状,用于在平面参照上创建特征。
草绘一旦创建,也可以用来创建 3D 特征。
任务 2-2: 创建要用于模型主体的圆草绘。
 1.从特征工具栏(屏幕右侧)中启动“草绘工具”(Sketch Tool)proengineer入门教程(七)proe培训教程图片15
 2.从模型中选取基准平面 FRONT。
   在“草绘”(Sketch) 对话框中单击“草绘”(Sketch)。
 3.从主工具栏(屏幕顶部)中单击“基准平面”(Datum Planes)proengineer入门教程(七)proe培训教程图片16,不显示基准平面。
 4.如下图所示进行圆草绘:
   从草绘器工具栏(屏幕右侧)中单击“圆”(Circle)proengineer入门教程(七)proe培训教程图片17
   放置光标,在虚参照线相交处进行捕捉。
   单击并释放,以放置圆心,然后将鼠标向外移动,再次单击并释放。
   从草绘器工具栏(屏幕右侧)中单击“选取项目”(Select Items)proengineer入门教程(七)proe培训教程图片18以允许选取项目。
   请注意,已自动创建了一个尺寸。
   双击直径尺寸值,键入 5,然后按 ENTER。
                                                          proengineer入门教程(七)proe培训教程图片19
 5.从草绘器工具栏(屏幕右侧)中单击“完成草绘”(Complete Sketch)proengineer入门教程(七)proe培训教程图片20
 6.单击主工具栏中的“保存的视图列表”(Saved View List)proengineer入门教程(七)proe培训教程图片21,然后选择“标准方向”(Standard  Orientation)。
 7.从主工具栏中单击“基准平面”(Datum Planes)proengineer入门教程(七)proe培训教程图片22,显示基准平面。
