使用拉伸工具
拉伸工具使您可以获取一个草绘并进行线性拉伸,以创建特征。
使用拉伸工具时,您可以添加材料(伸出项)或去除材料(切口)。
任务 2-3: 使用前一个草绘创建拉伸伸出项。

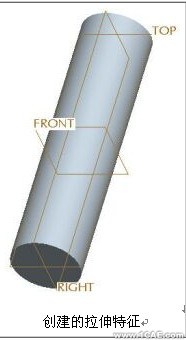

1.保持草绘处于被选取状态(以红色加亮),创建拉伸特征(如图所示):
从特征工具栏(屏幕右侧)中启动“拉伸工具”(Extrude Tool)
。
将深度控制柄(黄色预览画面中的白色方块)拖动到 4 处。
在操控板(屏幕底部)中单击“深度选项”(Depth Options) 快捷方式
上的黑色箭头,并选取“双侧”(Both Sides)
在操控板中在 4 至 20 之间编辑深度值,然后按 ENTER。
从主工具栏(屏幕顶部)中单击“重新调整”(Refit)
从操控板(屏幕底部)中单击“完成特征”(Complete Feature)
2.从主工具栏中单击“保存”(Save)
,并单击“确定”(OK)。
3.单击“文件”(File)>“关闭窗口”(Close Window)
。
创建 PISTON
PISTON 也使用圆草绘开始,但放置于不同的平面。
任务 2-4: 创建 PISTON.PRT,并创建第一个草绘。
1.从主工具栏中单击“新建”(New)
,然后选取“零件”(Part) 作为“类型”(Type)。
2.输入 PISTON 作为“名称”(Name),然后按 ENTER。
新的零件模型将根据缺省模板而创建。
3.从特征工具栏(屏幕右侧)中启动“草绘工具”(Sketch Tool)
。
从模型中选取基准平面 TOP,
在“草绘”(Sketch) 对话框中单击“草绘”(Sketch)。
4.如下图所示进行圆草绘:
从主工具栏(屏幕顶部)中单击“基准平面”(Datum Planes)
,不显示基准平面。
从草绘器工具栏(屏幕右侧)中单击“圆”(Circle)
。
单击并释放,以放置圆心,然后将鼠标向外移动,再次单击并释放。
从草绘器工具栏中单击“选取项目”(Select Items)
以允许选取项目。
双击直径尺寸,输入 21,然后按 ENTER。
5.在草绘器工具栏中单击“完成草绘”(Complete Sketch)
。
6.单击主工具栏中的“保存的视图列表”(Saved View List)
,然后选择“标准方向”(Standard Orientation)。
更改深度方向
使用“更改深度方向”(Change Depth Direction) 选项,您可以将特征反向至其草绘平面的另一侧。
任务 2-5: 使用前一个草绘创建第一个拉伸特征。

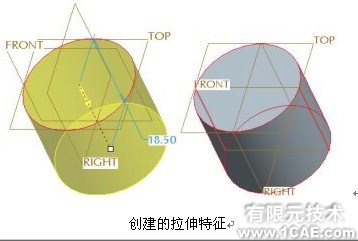

1.保持草绘处于被选取状态,创建拉伸特征,如图所示:
从特征工具栏(屏幕右侧)中启动“拉伸工具”(Extrude Tool)
。
双击深度值,输入 18.5,然后按 ENTER。
在操控板(屏幕顶部)中单击“更改深度方向”(Change Depth Direction)
,将特征创建方向反向为向下。
单击操控板中的“完成特征”(Complete Feature)。
拖动控制柄的捕捉间隔现在被设置为 1 毫米,因此必须键入十进制数值。
