proengineer 入门教程(创建线性孔与将颜色应用到模型中)proe应用技术图片图片1创建线性孔
默认请况下,孔从模型中去除材料,其形状为圆柱形。
线性孔需要主参照和次参照。“主参照”是放置平面,而“次参照”以尺寸定位孔。
任务 2-12: 开始在 PISTON 中心创建一个孔。
1.单击主工具栏中的“保存的视图列表”(Saved View List)proengineer 入门教程(创建线性孔与将颜色应用到模型中)proe应用技术图片图片2,然后选择“标准方向”(Standard Orientation)。
2.从主工具栏中单击“基准平面”(Datum Planes)proengineer 入门教程(创建线性孔与将颜色应用到模型中)proe应用技术图片图片3,显示基准平面。
3.从特征工具栏中启动“孔工具”(Hole Tool)proengineer 入门教程(创建线性孔与将颜色应用到模型中)proe培训教程图片4,并从模型中选取基准平面 FRONT。
   按住鼠标右键,然后选取“第二参照收集器”(Secondary References Collector)。
   按 CTRL 并从模型中选取基准平面“顶”(TOP) 和“右”(RIGHT) 以尺寸定位孔。

        proengineer 入门教程(创建线性孔与将颜色应用到模型中)proe培训教程图片5 请注意,您必须按住 CTRL 键选取多个参照。
4.继续完成孔,如下图所示。
   单击主工具栏中的“保存的视图列表”(Saved View List)proengineer 入门教程(创建线性孔与将颜色应用到模型中)proe培训教程图片6,然后选取 FRONT。

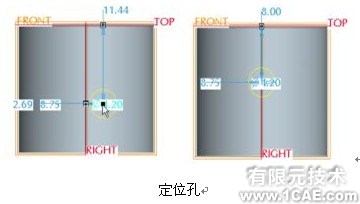

   拖动位置控制柄(孔的中心),将孔定位在大约如下图左侧所示的位置处。
   在操控板中选取“放置”(Placement) 选项卡,将距基准平面“顶”(TOP)
的偏距值修改为 8,然后按 ENTER。
   将基准平面 RIGHT 的尺寸类型从“偏距”(Offset) 更改为“对齐”(Align)。
                                               proengineer 入门教程(创建线性孔与将颜色应用到模型中)proe培训教程图片7

任务 2-13: 完成 PISTON 中心的孔。
1.单击主工具栏中的“保存的视图列表”(Saved View List)proengineer 入门教程(创建线性孔与将颜色应用到模型中)proe培训教程图片8,然后选择“标准方向”(Standard Orientation)。

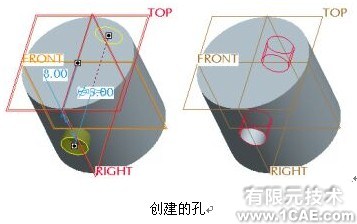

2.继续完成孔,如下图所示:
   在操控板中单击“形状”(Shape) 选项卡。
   将现有的深度选项从“盲孔”(Blind) 更改为“穿透”(Through All)。
   将侧 2 的深度选项从“无”(None) 更改为“穿透”(Through All)。
   在操控板中输入 5 作为直径值,然后按 ENTER。
   单击“完成特征”(Complete Feature)proengineer 入门教程(创建线性孔与将颜色应用到模型中)proe培训教程图片9

                                    proengineer 入门教程(创建线性孔与将颜色应用到模型中)proe培训教程图片10
               proengineer 入门教程(创建线性孔与将颜色应用到模型中)proe培训教程图片11您也可以单击鼠标中键(快捷键)以“完成特征”(Complete Feature)proengineer 入门教程(创建线性孔与将颜色应用到模型中)proe培训教程图片12



proengineer 入门教程(创建线性孔与将颜色应用到模型中)proe设计案例图片13将颜色应用到模型中
您可以使用“颜色和外观”(Color and Appearance) 对话框创建和应用模型颜色。在此实例中,一个基本调色板已被预加载。
任务 2-14:将颜色外观应用到模型中。
1.从主工具栏中单击“基准平面”(Datum Planes)proengineer 入门教程(创建线性孔与将颜色应用到模型中)proe设计案例图片14,不显示基准平面。
2.单击主菜单中的“视图”(View)>“颜色和外观”(Color and Appearance)。
   选取 Blue_Dark 外观(首行的第 3 个球)并单击“应用”(Apply)。
   在“外观编辑器”(Appearance Editor) 对话框中单击“关闭”(Close)。
                                                               proengineer 入门教程(创建线性孔与将颜色应用到模型中)proe设计案例图片15
3.从主工具栏中单击“保存”(Save)proengineer 入门教程(创建线性孔与将颜色应用到模型中)proe设计案例图片16,并单击“确定”(OK)。
4.单击“文件”(File)>“关闭窗口”(Close Window) proengineer 入门教程(创建线性孔与将颜色应用到模型中)proe设计案例图片17


创建连杆
我们将使用椭圆草绘和拉伸创建 CONNECTING_ROD 主体。
任务 2-15: 创建 CONNECTING_ROD 并开始一个草绘。
1.从主工具栏中单击“基准平面”(Datum Planes)proengineer 入门教程(创建线性孔与将颜色应用到模型中)proe设计案例图片18,显示基准平面。
2.从主工具栏中单击“新建”(New)proengineer 入门教程(创建线性孔与将颜色应用到模型中)proe设计案例图片19,然后选取“零件”(Part) 作为“类型”(Type)。
   输入 CONNECTING_ROD 作为“名称”(Name),然后按 ENTER。
3.从特征工具栏中启动“草绘工具”(Sketch Tool)proengineer 入门教程(创建线性孔与将颜色应用到模型中)proe设计案例图片20  。
   从模型中选取基准平面 FRONT。
   在“草绘”(Sketch) 对话框中单击“草绘”(Sketch)。
   从主工具栏中单击“基准平面”(Datum Planes) proengineer 入门教程(创建线性孔与将颜色应用到模型中)proe设计案例图片18 ,不显示基准平面。

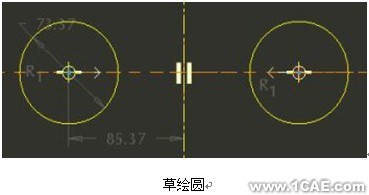

4.由草绘两个圆开始草绘一个椭圆,如图所示:
   从草绘器工具栏中单击“中心线”(Centerline) proengineer 入门教程(创建线性孔与将颜色应用到模型中)proe设计案例图片22。单击垂直参照中的两个位置,草绘一条中心线。
   从草绘器工具栏中单击“圆”(Circle)proengineer 入门教程(创建线性孔与将颜色应用到模型中)proe设计案例图片23。单击水平参照中的某一个位置作为左圆的中心,然后完成圆。
   单击水平参照中的某一个位置作为右圆的中心,然后向外移动鼠标直到半径捕捉到第一个圆的半径,然后再单击一次以完成它。
   从草绘器工具栏中单击“约束”(Constraints)proengineer 入门教程(创建线性孔与将颜色应用到模型中)proe设计案例图片24
   单击“对称”(Symmetric)proengineer 入门教程(创建线性孔与将颜色应用到模型中)proe设计案例图片25,然后选取每个圆的圆心和中心线。
   在“约束”(Constraints) 对话框中单击“关闭”(Close)。

                                                proengineer 入门教程(创建线性孔与将颜色应用到模型中)proe设计案例图片26
