proeNGINEER Wildfire4.0分析模块特点及新功能介绍。

proengineer是现今使用率最高的三维设计软件,涉及到了CAD,CAE以及CAM等领域. CAE软件的应用是工业设计中用来提升设计水平,降低成本的关键技术, 跻身于CAE软件前列的Pro/mechanica允许工程师在创建实物物理模型之前,测试和优化设计的结构、动力、热以及耐久性,冲击等方面的性能。Mechanica有别与其它CAE软件的主要特点:1)与设计软件能够良好的集成.

通常的有限元分析软件建模功能主要通过接口读取其他三维建模软件的模型数据,在转换过程中有可能造成数据丢失与失真,很难做到无逢连接;Pro/Mechanica与proe完全集成,共享同一操作界面和同一几何模型并且继承proe的参数化全相关性和单一数据库的特点,当模型发生设计变更时后续所做的所有的分析结果以及加载的其他条件会自动更新。

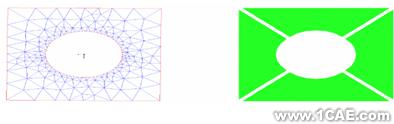

2)面向设计师而非仅仅分析师Pro/Mechanica使用内置的解算器自动划分网格FEA或GEA,依靠软件算法而非分析经验达到求解精度,避免因分析经验不足造成分析结果的缺陷。

FEA GEA

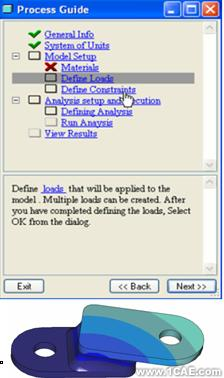

3) 与其他分析软件有良好的前后处理接口对于系统级和专业级分析人士PTC提供了专业的主流分析厂商的直接接口。如:ANSYS,N ASTAN等。随着企业对CAE软件在实当中的应用以及对产品要求的日益提高,PTC在新版本发布的同时把Pro/Mechanica也做为一个重点的改善部分.相对于之前的版本,proe 4.0分析部分增加了以下几个新的特点:A)统一化的安装程序使Mechanica的安装步骤简化近40%,安装更加简洁化。B)自动模板引导分析过程.过程向导引导工程师一步一步完成整个过程分析流程对于各种熟练程度的设计人员,该过程向导都会自

动导航完成各种复杂程度的分析任务。分析过程更

加有序。并且工程师可以根据自身的习惯定制过程向导模板。C)完善Mechanica结果,包括展开,扩展的动态询问以及结果的几何选择.D)新误差的记录和诊断,公共用户截面上记录的误差和警报,误差回顾中的模型交互,了解问

题并查清原因.

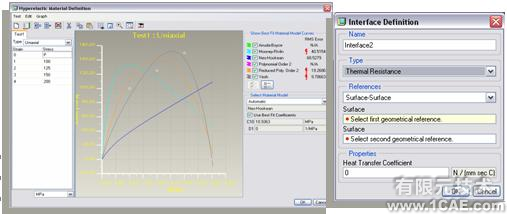

E)完善对非线性材料的支持 –涉及塑料部件设计、人造橡胶等等,行业主流材料定义的用户界面,为非专业人士带来针对复杂非线性的解决能力。

F)压力负荷输入,输入压力负荷区域,并通过 CFD包方便地应用模块。

G)与 Mechanica 中的无穷大摩擦力连接,更多高端解决能力下至工程师级别能力。

做为工程师的级的分析软件,Pro/Mechanica已经为用户提供了强大的使用功能,希望它的功能越来越强大,不断给用户带来惊喜。

来源:北京亿特克科技    作者:王辉
