搜索proe野火版中创建曲面合并
2013-05-25 by:广州有限元分析、培训中心-1CAE.COM 来源:仿真在线
用户通常需要将两个或多个相邻或相交的曲面面组合并在一起。这将创建一个独立的合并特征,此特征将单个曲面组合为一个连续的面组。
本文说明相交合并 (Merge as Intersect) 操作。连接合并 (Merge as Join) 操作与之相似,但不同的是曲面不会被裁剪。当两个曲面有邻接的单侧边时,应使用连接合并。

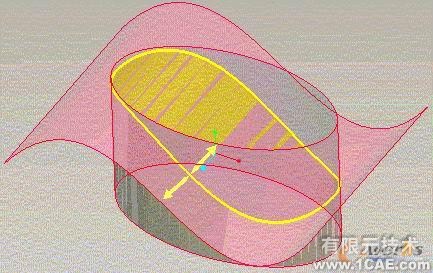

在图 1 描述的示例中,两个曲面彼此完全相交,并且准备好进行合并
图 1
按住 CTRL 的同时选择这两个曲面,然后单击“编辑”>“合并”

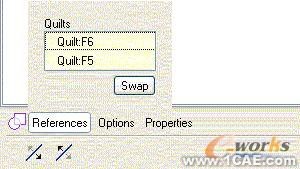

此时将出现图 2 所示的操控板
图 2
确保此操控板配置为合并两个相交的面组。另请注意此用途的按钮:控制将保留的被裁剪曲面的侧面。

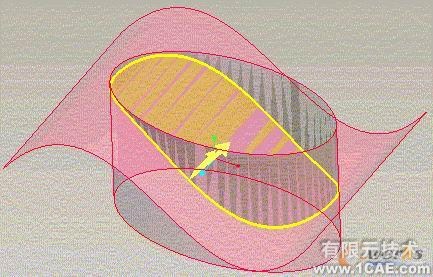

proeNGINEER 将显示所得到的曲面的预览几何,如图 3 所示(使用线框显示模式)
图 3
此时,单击黄色箭头以切换将要保留的剖面
在切换这些选择时,proeNGINEER 将会更新预览几何

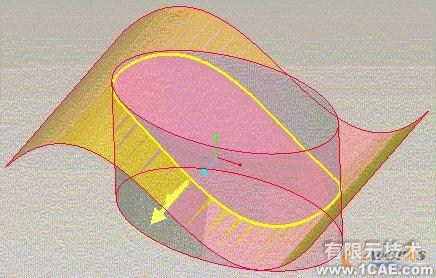

请参阅图 4 和图 5 以查看所得到的不同曲面
图 4
图 5
应用并保存对特征所做的更改,然后关闭操控板

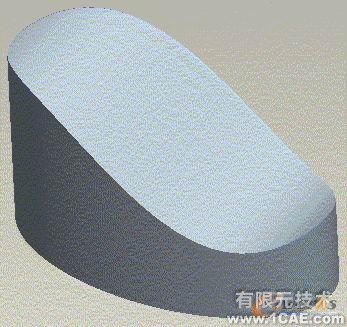

图6 显示了完成的特征
图 6
请务必注意,每次合并两个面组都会产生一个新的面组特征。面组的父层次结构确定了诸如“编辑定义”和“删除”之类的命令会如何影响面组。
对于所有合并操作,附加的面组合并在父面组中。在合并完成时,被合并的面组由三个部分组成:两个提供几何的曲面,以及一个合并特征,此特征包含曲面相交或连接的信息。原始的曲面因此成为此合并特征的父项。
