proengineer 提供许多工具,它们支持在个人或设计团队之间共享数据。本文说明一种方法,此方法既可共享模型,也可保护某些可能因过于重要而不能共享的设计,此外还能保持与原始设计模型的后续相关性。
来源:e-works
关键字:proengineer 设计 模型
proengineer 提供许多工具,它们支持在个人或设计团队之间共享数据。本文说明一种方法,此方法既可共享模型,也可保护某些可能因过于重要而不能共享的设计,此外还能保持与原始设计模型的后续相关性。
假设您有一个需要与他人(如客户或供应商)共享的模型,但您想关闭一些特征,以便保护设计内容。您可以保存此模型的副本,并删除敏感的特征,然后将该模型发送给要共享的人。您也可以直接隐含所有敏感的特征,然后创建并发送 STEP 或 IGES 文件。这些都是很有效的方法,但它们都不能保持与原始模型的相关性。(图 1)
相关性很重要,因为在设计过程的早期经常会更改设计。如果使用上面这些方法,则每次更改设计时,都必须使用导出技术创建新的模型,并将其发送给团队中的不同成员,或者必须为每一处更改创建新的重复模型。虽然这样做对于更改方算不上什么大麻烦,但如果接收方已在设计中使用了原始模型,并且每次更改设计时都会产生一个新模型,则会给其造成混乱。
更好的过程(能保持相关性)是,联合使用继承特征和族表来完成此任务。
继承特征提供单向的相关性传播,可将几何和特征数据从参照零件传播到目标零件。即使参照零件不在进程中,创建的目标零件也是功能完备的。使用继承特征可创建现有模型的各种变体。继承特征刚开始时的所有几何和数据均与衍生它的参照零件相同。

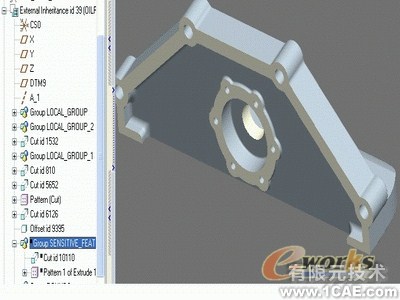

仅依靠继承特征并不足以完成此任务。将新的模型(继承的模型)传递给原定的一方只是实现了我们的一半目标。这将提供所需的单向相关性,但由于继承特征本质上会传播“所有”特征信息,因此,接收方完全能够恢复敏感的信息。族表能够解决这个问题。(图 2)
分页
我们将使用族表实例作为筛选器,以便从设计模型中完全删除特征:
在设计模型中,创建设计的一个族表实例,并为其指定自己喜欢的名称。
将您希望阻止共享的所有特征添加到此实例中。

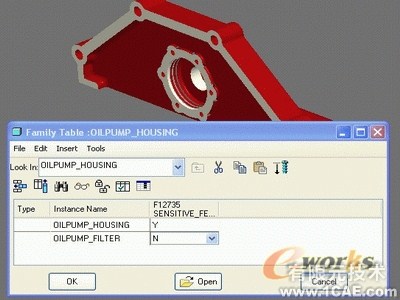

在表编辑器中将这些特征切换为“否”。
现在,当打开此实例时,它会变得好像这些特征从不存在一样。(图 3)

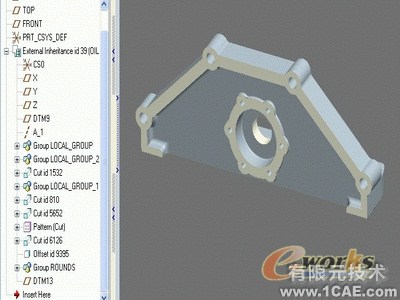

现在,我们可以创建族表实例的继承特征,而且其他人将无法访问敏感的设计特征。此方法还保持了所要的单向相关性,因此,对原始模型所做的任何设计更改将自动反映在实例中。继承特征的本质确保了实例会自动保持它与新创建的共享模型的相关性。(图 4)
