proe家电设计:
proengineer(简称proe)自1988年由美国参数技术公司Parametric Technology Corporation推出以来,凭借着强大的3D功能已成为当今最普及的CAD/CAM软件之一,集成了产品造型(零件)Part、曲面Surface、装配Assembly,分析Analysis、工程图Drawing、模具mold、加工Manufacturing等多种模块于一体,广泛应用于机械、电子、汽车、模具、工业设计等行业。
proe的应用可大大缩短产品开发周期,提升企业市场竞争力。近年来不少电动工具企业开始使用proe进行产品的设计、开发,但大多还停留在产品造型与零件简单装配上。本文以proe的多种模块在电动曲线锯CAD/CAM上的组合应用为例,介绍如何更好地综合运用proe进行电动工具的设计、开发、模具制造及CNC加工等。
1、proe产品造型(零件)Part功能
运用proe后新建名为"fig-saw"的零件Part(图1,本文proe以2001版为例),开始电动曲线锯壳体的造型。proe的3D实体造型非常直观,通过Ctrl组合键,可进行"缩放"、"旋转"及"平移"等查看。整个壳体造型可先从3个缺省的基准平面Datum Plane开始,依次创建Create特征Feature如长成Pmtrusion、切除Cut等,再进行倒圆角Round、拔模Draft等。

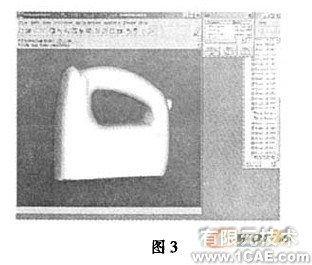

一般在作长成Protrusion之前,会先根据曲线锯内部的电机及传动尺寸作基准曲线Datum Curve,基准曲线Datum Curve有助于控制壳体造型的外形尺寸。在作圆角Round和拔模Draft时,一定要注意其先后顺序,顺序不一样产生的效果也不一样。有时顺序不当,圆角Round或拔模Draft会很难生成。在造型过程中,有效使用替代Replace、偏距Offset、扫出Sweep,混成Blend等高级造型特征,对复杂造型很有帮助。对于手柄等曲面较复杂处,通过简单的长成Protrusion、切除Cut、倒圆角Round等很难实现,proe提供了强大的曲面Surface造型功能,结合基准曲线Datum Curve和曲面Surface手柄造型变得很容易。3D实体造型的最后通过抽壳Shell就可以得到一定壁厚的电动曲线锯壳体,曲线锯壳体造型过程如图2~4所示。对于曲面特征明显的零件可以直接进行曲面Surface造型,最后通过作好的曲面来生成壳体。
2 proe装配(组件)Assembly功能
新建名为"jig-saw"的装配(组件)Assembly(图5).proe装配(组件)Assembly的建立有贴合Mate、对齐Align、定向Orient,插人Insert、坐标Coord Sys等,可根据不同零件特征选择适当的装配方式。通过装配零件间装配关系一目了然,减少了设计过程的失误。
在proe装配中还可进行零件间的干涉检查、数据分析以及机构仿真运动等。装配中直接生成零件Create Component是个非常不错的方法,可以利用装配中已存在的线、面及位置关系等作基准来生成新零件。proe的着色功能非常强大,将装配中的元件分别着色后就得到一个效果逼真的产品3D图,图6为着色后的电动曲线锯3D效果图。proe的3D效果图可用作广告宣传、样本制作及向客户推广等〔proe装配(组件)Assembly经爆炸Explode后,可轻松得到产品的爆炸图。利用proe的3D线图及爆炸图等来制作产品说明书是非常方便的,图7为电动曲线锯说明书用3D线图。
3 proe2程图Drawing功能
新建名为"jig-saw"的工程图Drawing(图8)oproe中工程图的建立是根据前面所建的零件Part或装配Assembly按投影关系直接生成成个视图,并根据需要生成剖视图、局部放大视图等,尺寸及标注可自动生成,还可根据需要添加尺寸和标注等。与传统的CAD工程图软件完全不一样,proe先将头脑中建立的物体模型在计算机上真实地表达出来,并在计算机上进行装配检查、分析、修改等;然后,根据3D图直接生成所需的2D工程图,设计过程更加直观、全面,符合设计的需要。效率也会大大提高,省去从3D转换为2D,再从2D恢复为3D的人工思维过程。在2D工程图中加人3D立体视图,会使看图更直观。图9为电动曲线锯左机壳工程图。
proe的参数化设计,使得在零件Part或装配Assembly中所作的尺寸修改,能自动地再生Regenerate。修改同样可在工程图Drawing及其它模块中再生Regenerate。这种交互式数据修改给设计过程带来极大方便。
