 proe家电设计:

4  proe模具Mold功能

    模具Mold模块位于Manufacturing模块下。新建名为"Jig-saw"的Mold(图10),开模参考零件选择曲线锯左机壳并命名"Jig-saw-ref.prt"(实际曲线锯模具常将左、右机壳放在一付模具上,以保证其一致性)。根据机壳材料的成型收缩率(如PA6约为1%),通过收缩率Shrinkage功能按1+S自动进行计算,无须繁琐

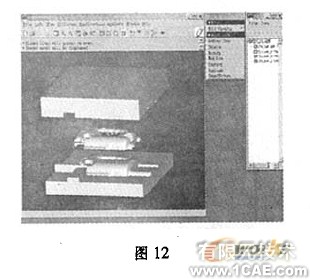

    的手工计算,既快又准确。按参考零件尺寸及模块大小创建名为"Jig-saw-w"的分模毛坯Work piece,毛坯将沿分型面Parting Surf分成动模和静模。接下来在Work piece中设置分型面Parting Surf,这是动、静模的分界面(图11),proe会根据设置好的Parting Surf从Work piece中直接提取Extract出动模块Jig-saw-d.prt和静模块Jig-saw-j.prt(图12)。模具的主要型块动模和静模就有了,接着可以创建模架、顶针、滑块等部分了。

    模具动、静模的成型面较为复杂,精度要求较高,加工时一般采用数控机床或加工中心CNC来进行。proe提供了功能强大的加工Manufacturing模块,可方便地进行模具加工中的NC编程。


    模和静模。接下来在Work piece中设置分型面Parting Surf,这是动、静模的分界面(图11),proe会根据设置好的Parting Surf从Work piece中直接提取Extract出动模块Jig-saw-d.prt和静模块Jig-saw-j.prt(图12)。模具的主要型块动模和静模就有了,接着可以创建模架、顶针、滑块等部分了。

    模具动、静模的成型面较为复杂,精度要求较高,加工时一般采用数控机床或加工中心CNC来进行。proe提供了功能强大的加工Manufacturing模块,可方便地进行模具加工中的NC编程。

5 proe加工Manufacturing功能加工

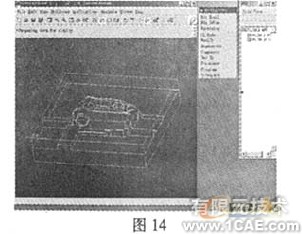

    (制造)Manufacturing模块的第一个子模块NC组件NCAssembly是用来NC编程的。新建"Jig-saw-d"的NCAssembly(图13),建立NC组件,将上面分模所产生的动模块Jig-saw-d.prt装配Assembly到NC组件,并创建Create加工毛坯Work piece(图14)。接下来就可进行刀具Tooling设置了。proe提供了现成的刀具库,可根据需要调整刀具参数,也可创建自己的刀具。

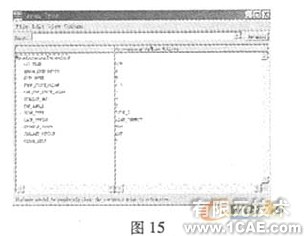

    设置刀具路径前先建立一个合适的加工坐标系MachCsys,这是加工时的基准,也关系机床坐标系设定。proe有多种铣削方式可选择,如体积铣Volume、局部铣Local Mill,组合面铣Conventl Surf等高面铣Contour Surf、轮廓线铣Profile、轨迹线铣Trajectory等。根据所选的铣削方式proe自动生成刀具路径及对应的NC程序NCSequence,一般会根据粗、精加工不同选择合适的铣削方式。按所选的铣削方式和刀具再进行加工参数Manufacturing Parameters,如切削进给Cut Feed、步长Step Over,(机床)主轴转速Spindle Speed,预留公差Stock Allow等的设置(图15)。设置加工参数时需考虑到模具材质、刀具、机床等。


    在生成NC程序NCSequence之前,proe可进行刀具路径的模拟显示。按照铣削方式、刀具及设置好的参数,自动生成刀具路径并可动态演示铣削过程(图16)。通过"过切"检查Gouge Check,还可检验铣削过程是否存在过切,有效避免了实际加工中的过切现象。为了生成数控机床或加工中心CNC可识别的代码,最后通过后置处理NC Post即可产生由G代码组成的NC程序文件。输出Output成CLData文件Seq0001.tap(图17),将该文件传输到数控机床或CNC就可进行加工了。
