本示例是一个很好的法兰壁使用示例。它不仅缩短了创建模型所需的时间,还显著减少了所需特征的总数。法兰壁的潜能确实很强大,特别是在与其他特征类型结合使用时。
此外,我们还将说明法兰壁与平整壁特征类型之间的一些重要差异。为了证明过去要使用许多特征的模型现在只需一小部分特征就能完成:
我们将从基础模型开始(图 1)

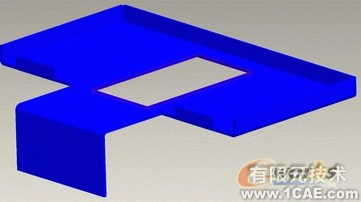

在零件中央添加一个切口(图 2)
创建一个法兰壁并选择所有四边(图 3)
要点:
通过使用此法兰壁,我们在一个特征中创建了四个壁
这四个壁中每个壁之间的裂缝均居中
请注意,钣金件在此状态下实际上是不正确的。这样说的意思是,在平整状态下这四个壁的相邻边将会相交。
现在,让我们解决此钣金件偏差:
在创建法兰壁时,我们可以更改拐角止裂槽

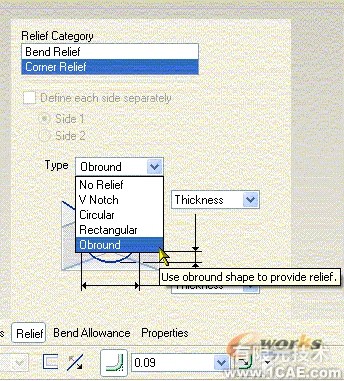

尝试设置为“矩形”或“长圆形”(图 4)
完成特征

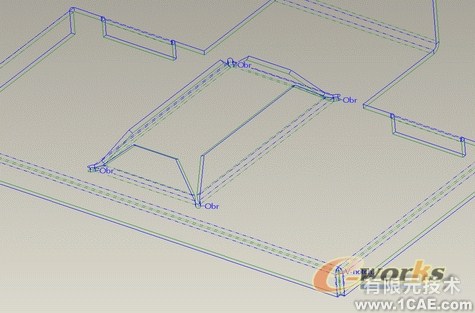

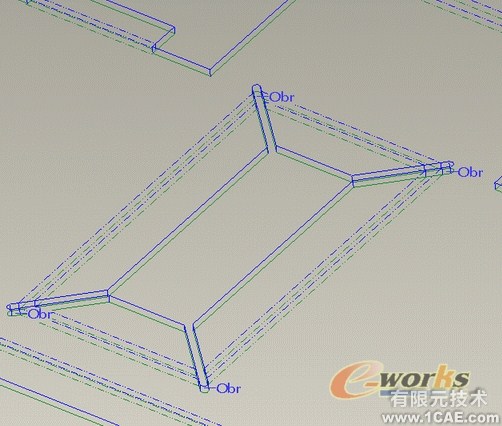

在这里,您可以看到拐角止裂槽的 Obr 信息(打开了注释)(图 5)

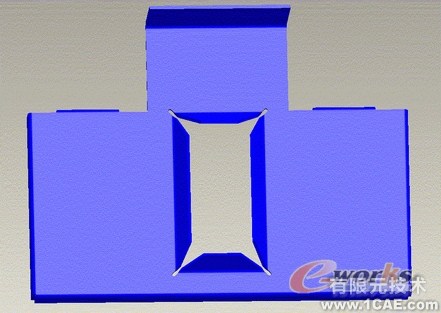

现在,在模型上使用展平特征。请注意,现在以 3D 形式创建拐角止裂槽。另请注意,本应相交的材料已被自动去除。这意味着展平特征确定了在四个壁的每个壁上应需要什么切口,并进行了调整。在创建平整壁时,您不会看到这个自动去除材料的过程。(图 6)

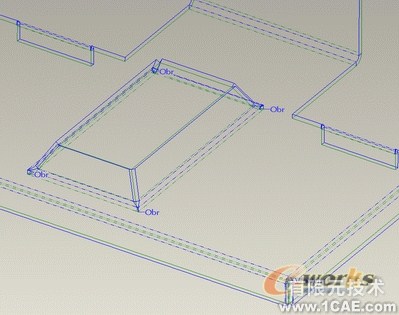

将模型折弯回其原始形状。它现在显示去除了正确数量的折弯材料。如果我们使用平整壁,则这将需要使用多得多的特征和父子关系。这反过来使几何变得更难以更改。(图 7)

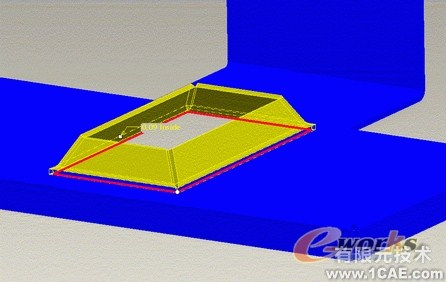

通过使用法兰壁,我们可以编辑定义,并快速更改所有四个壁的属性(图 8)

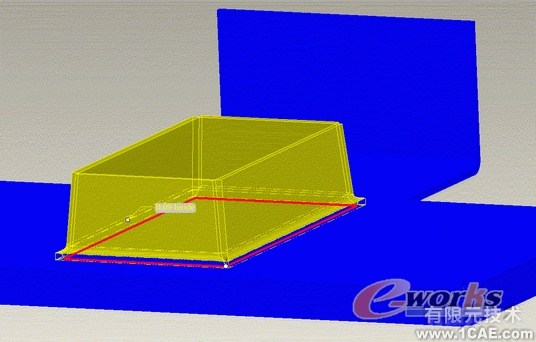

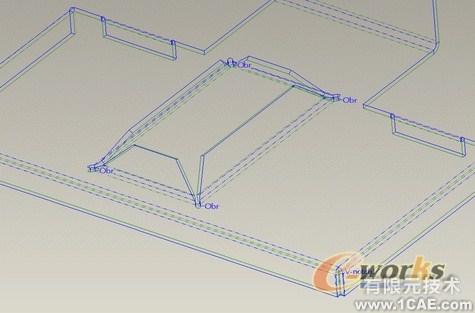

让我们修改法兰特征以看看它如何更新。我们将更改角度和高度(图 9)

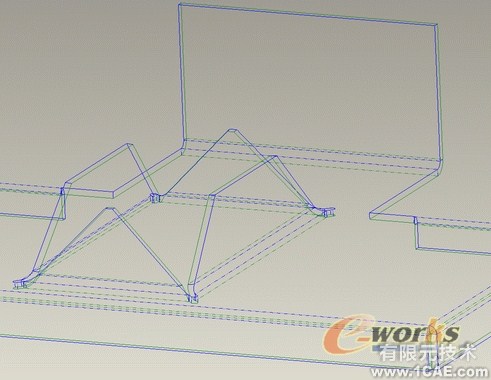

我们一完成特征,模型就立即以所得到的正确的壁加以更新。图 10 和 11 显示了前后的对比
通过使用这种类型的特征,以及通过将折弯和折弯回去特征集成到您的设计中,将能减少模型所需使用的特征数量。
