搜索Solidworks如何绘制篮球？
2016-09-12 by:CAE仿真在线 来源:互联网

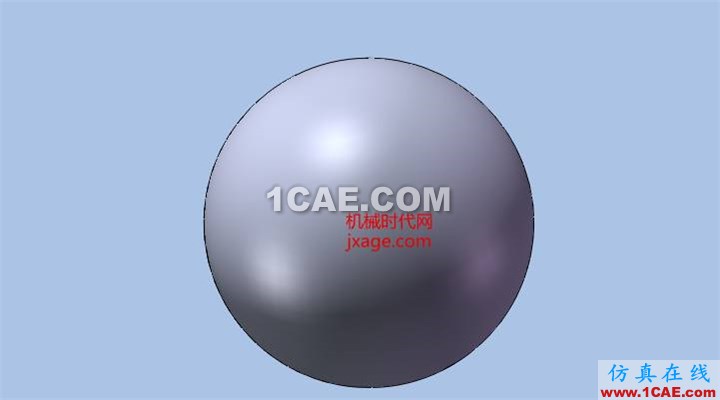

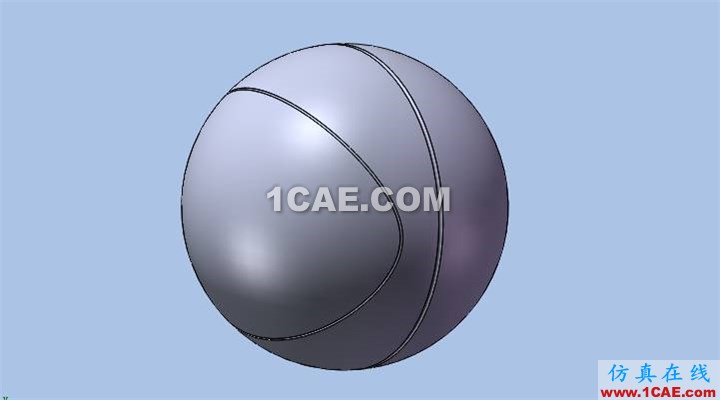

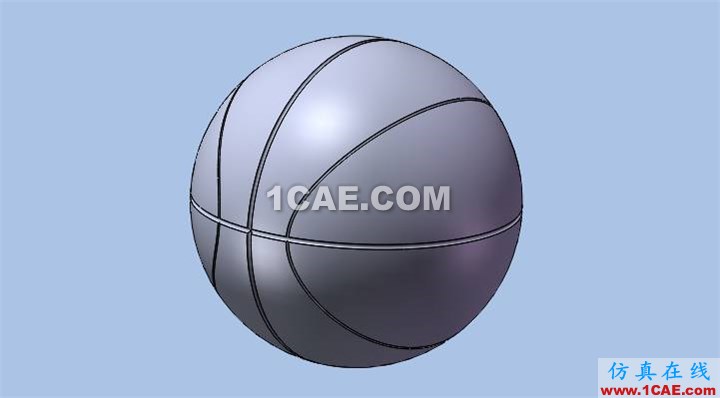

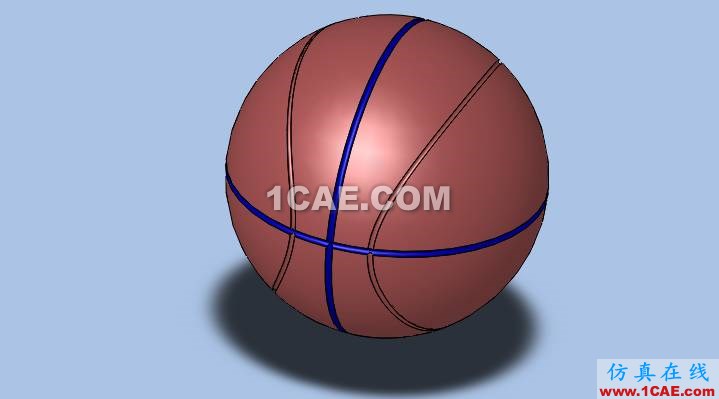

最终结果如下。
方法:

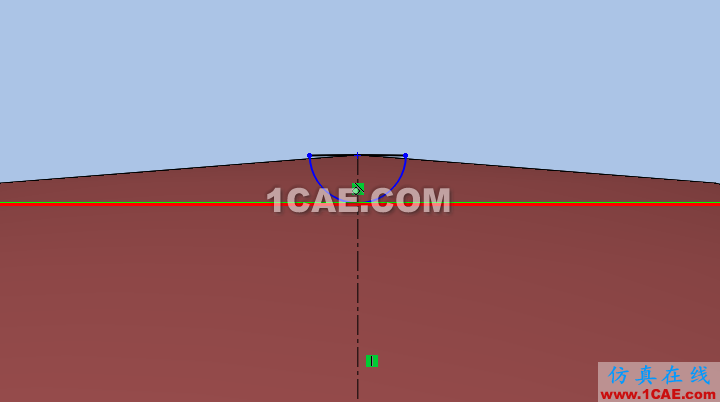

1.新建文件。
2.点击【旋转凸台/基体】,创建直径为240的球体。

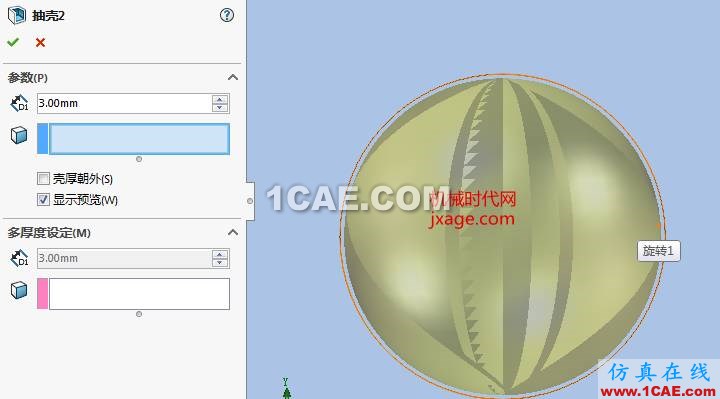

3.对球体进行抽壳。

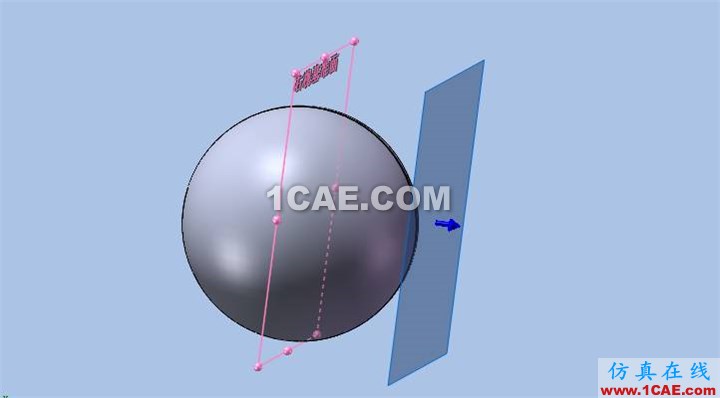

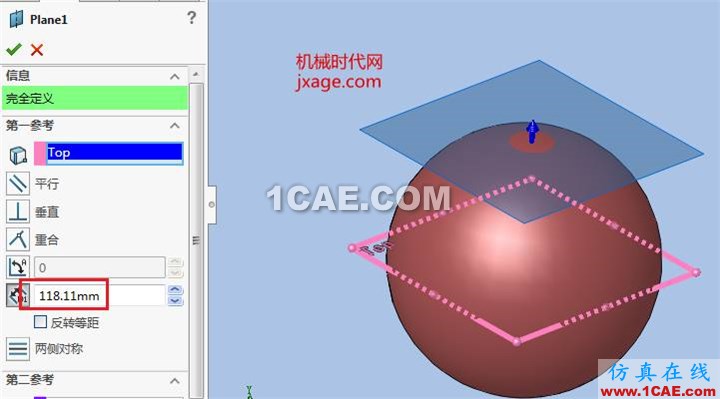

4.创建Plane1,如下图所示。
5.点击【旋转切除】,旋转RIGHT平面桌位草绘平面绘制如下的截面。

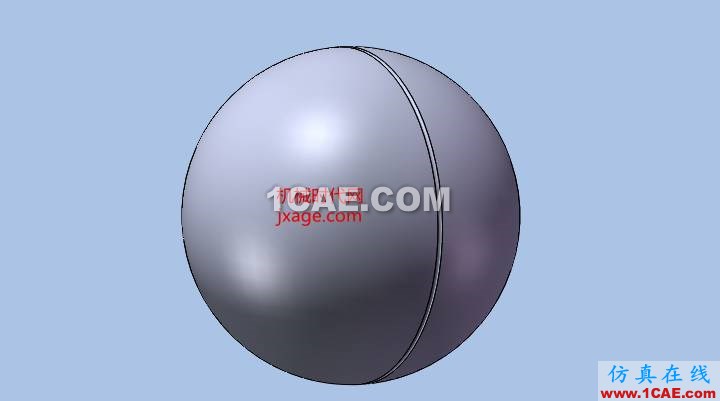

切除后如下图所示。

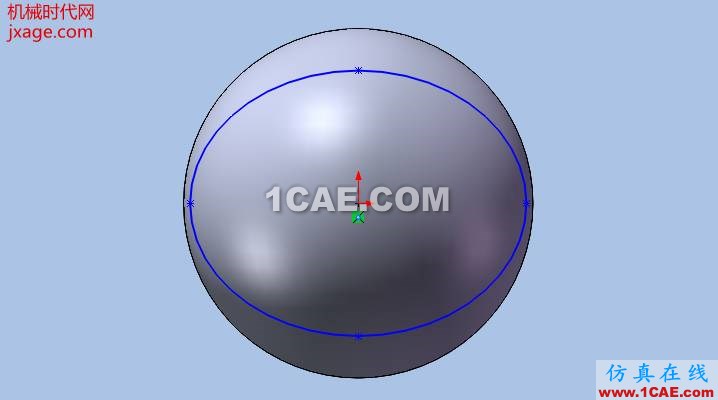

6.以平行FRONT平面,大于圆球半径的任意距离创建基准平面Plane2并在该平面上绘制一个略小于圆球体的椭圆轮廓,如下图所示。

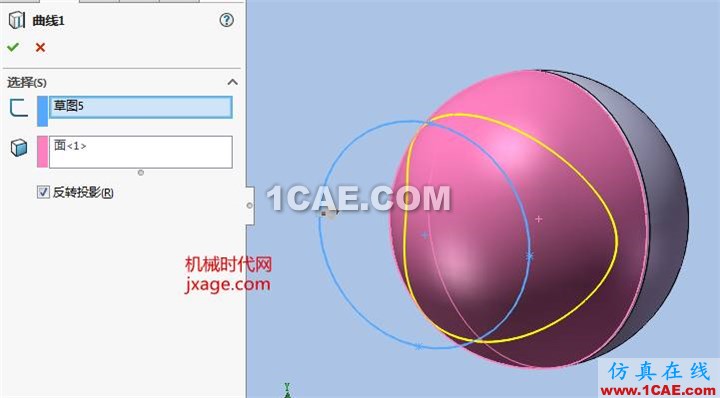

7.将椭圆进行投影。

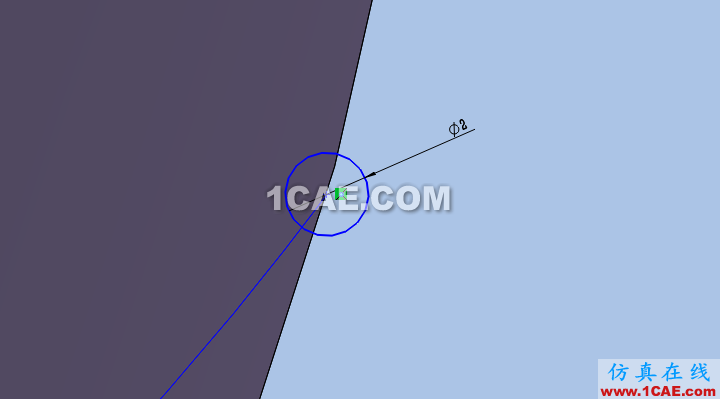

8.点击草绘,TOP平面绘制如下的截面。

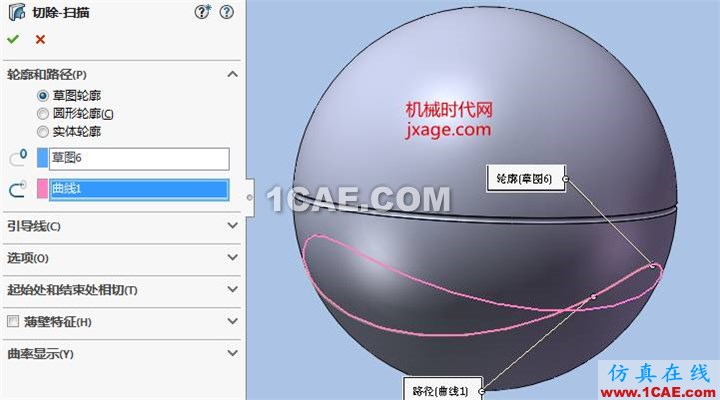

9.点击【扫描切除】,依次选择上一步的草绘截面和投影轨迹。

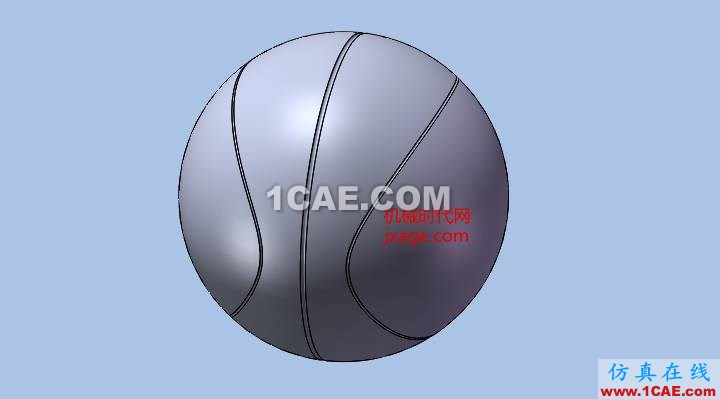

完成后如下图。
10.将扫描切除特征进行镜像。

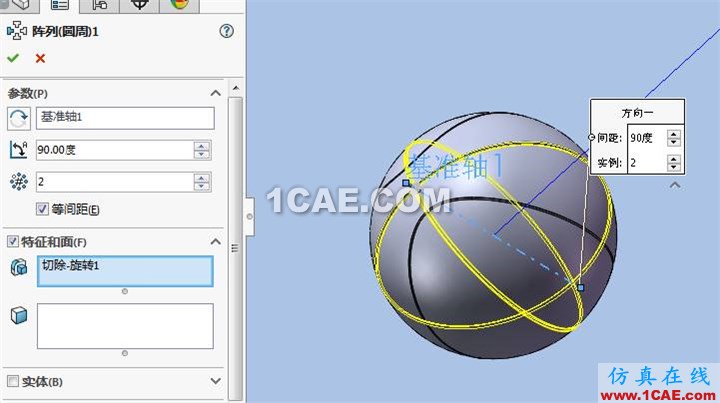

11.将旋转切除特征进行圆周阵列。
12.完成。
