SolidWorks中如何旋转正视于的方向

2016-09-15 by:CAE仿真在线来源:互联网

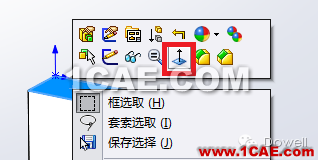

我们都知道在SolidWorks之中,有“正视于”这样一个命令(图1),我们也都习惯用这个命令。

图1

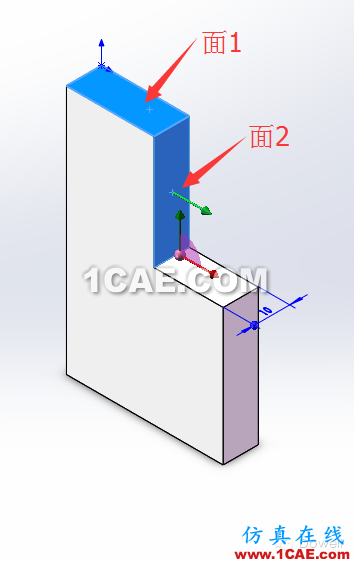

但是有时候我们会发现,当我们点了“正视于”命令之后,所得到的视图并不是我们所想要的,而是需要旋转90°。拿下例来说,选取面1为正视面(图2)

图2

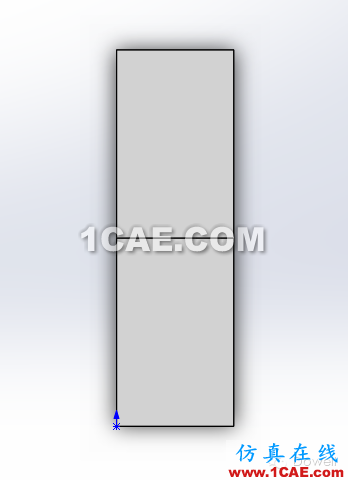

我们想得到“竖立”的正视图(图3),但是得到的却是“横向”的(图4)。

图3

图4

虽然SolidWorks中提供了Shift加方向键来进行视图的旋转,但转来转去却达不到我们想要的结果。这时,我们应如何做?

图5

此时,我们选择面1,然后按住Ctrl键选择面2(注意选择面的顺序),然后再点“正视于”命令,这样就得到了我们想要的“竖立”的正视于的效果。怎么样,这个小技巧是不是挺给力的?
