工程图是产品对于制造过程的一种表达语言,所有的三维软件都花了很大精力投入在自己的工程图设计能力上,因为暂时的制造手段都需要依靠完整的工程图来传递设计理念。

SOLIDWORKS的工程图模块,一直是业界公认的易于使用且功能完美的设计表达工具,几乎每个版本,我们都能看到SOLIDWORKS在工程图设计上的进步。

那么今天我们简单的介绍几个SOLIDWORKS工程图上一些实用的小技巧:

1. 工程图面板图标显示

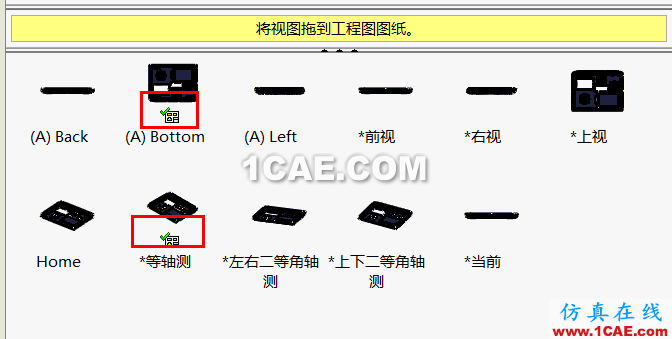

我们可以在工程图视图面板中看到已经被引用的视图,并可以重复利用。

2. 符号库选择

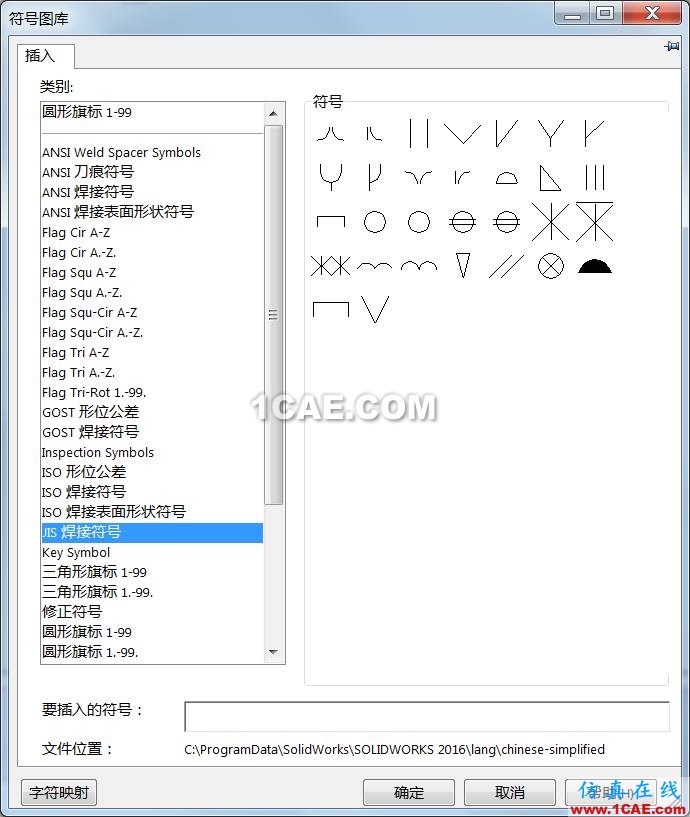

符号库可以帮助我们添加特殊符号

3. 替换模型视图

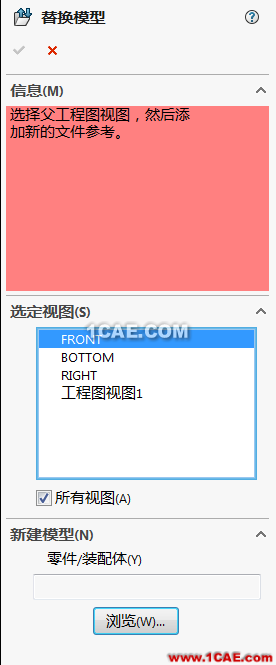

通过替换模型可以实现对于工程图中,相似模型的替换,以生成新的工程图。

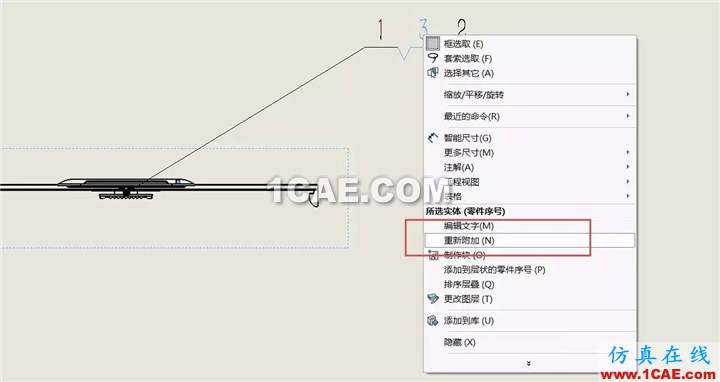

4. 层叠零件序号重定义

层叠零件序号可以重新定义

5. 虚拟交叉点

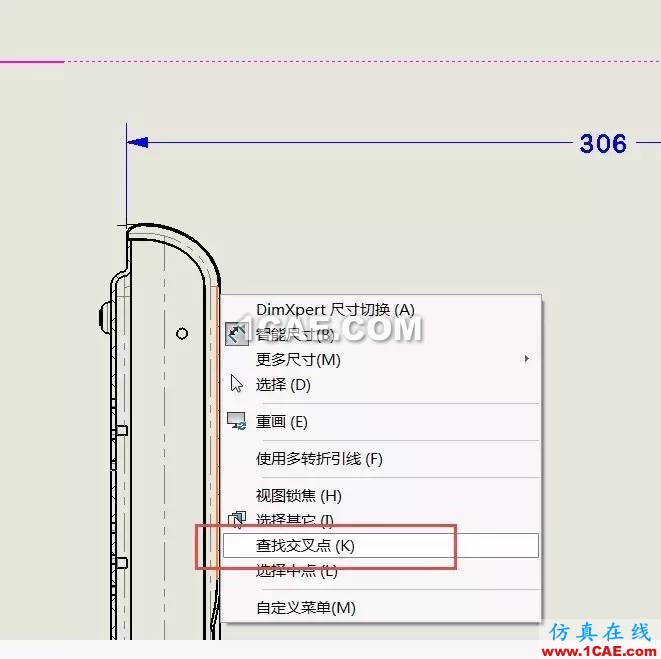

通过虚拟交叉点的设置可以解决过去查找虚拟点定位尺寸的问题。

以上只是我们对于SOLIDWORKS工程图持续优化功能中一小部分介绍,我们会在后续的系列视频中持续给大家带来分享:
