solidWorks工程图经常需要转成DWG格式的图纸,以便于和供应商和客户交流。但是如果只是单纯的使用另存命令,可能会有乱码出现,而且颜色单一、线型不符合要求的情况也会发生,因此,我们最好采用其他的方法进行转换。使用映射的方法可以最大程度的减少乱码的情况,并保留线型、颜色及图层,以下就是使用映射的具体方法。
一、映射文件设置
(一)设置方法
1、在SolidWorks工程图中点击“文件——另存为”,选择DWG/DXF文件类型。

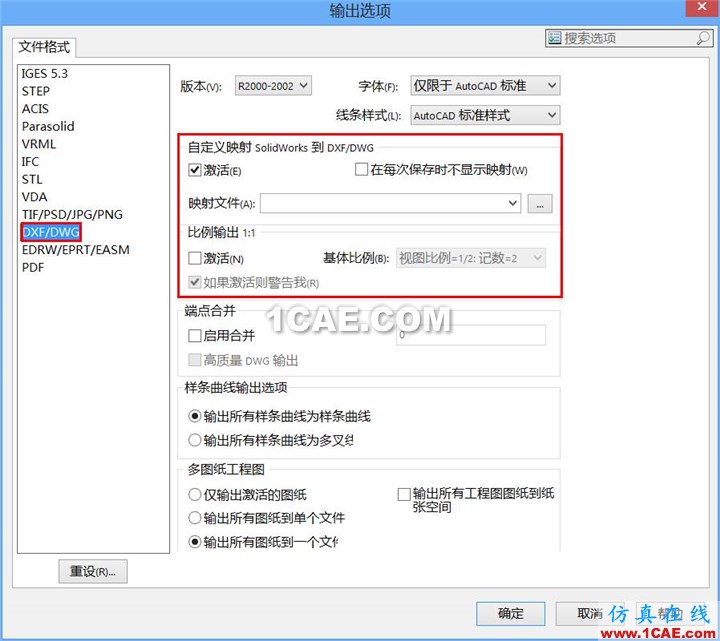

2、点选选项框,出现如下图输出选项对话框,勾选激活,确认保存。
3、在 SOLIDWORKS 到 DXF/DWG 映射对话框中指定映射:
(1)单击装入映射文件以从文件上载映射。
(2)手动指定图层、映射实体或颜色映射。
4、要保存 DXF/DWG 输出映射文件设定,请单击保存映射文件。
5、单击确定。

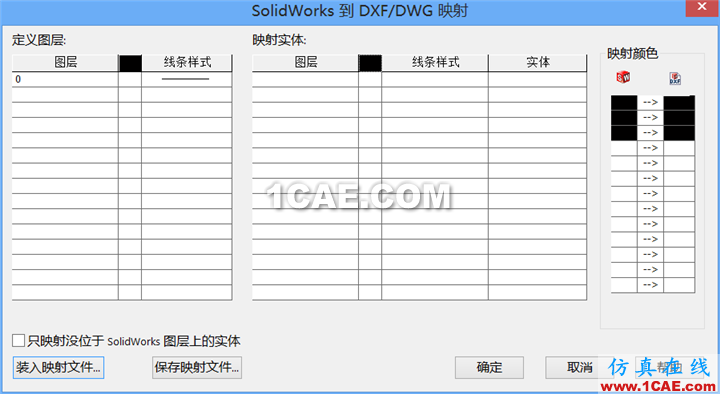

图1
图2

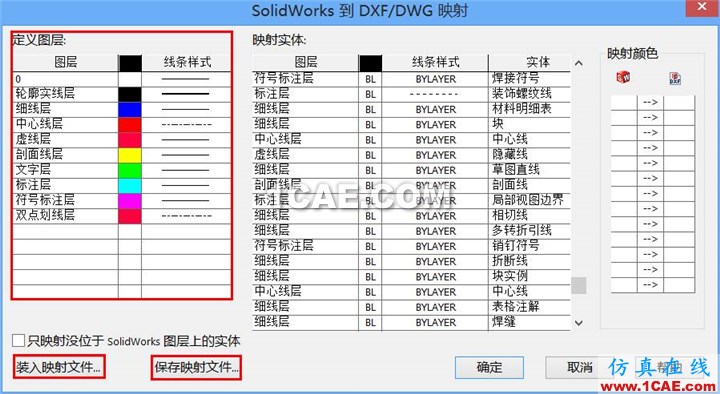

(二)定义图层、映射实体、映射颜色(如上图2所示)
1、定义图层
在定义实体下,选择图层行并执行以下操作:
(1)单击图层列,然后为新图层键入号码或名称。
(2)单击图层的颜色列,然后从网格中选择项目。
(3)单击图层的线条样式列,然后选择线条样式。
注:从列表中选取颜色和线条样式。图层 DEFPOINTS 为固定图层,不能将其编辑或删除。DEFPOINTS 图层在 AutoCAD 工程图中发生。
2、映射实体
在映射实体下,选择实体行并执行以下操作:
(1)单击图层列并选择图层。 您必须先定义图层,然后才能映射实体。
(2)单击图层的颜色列,然后从网格中选择项目。
(3)单击图层的线条样式列,然后选择线条样式。
(4)单击实体列,然后选择要映射的实体。
注:从列表中选取颜色及线条样式和实体。如果不指定颜色或线条样式,BYLAYER 将出现,这意味着实体的颜色或线条样式与图层的属性相同。
3、映射颜色
在映射颜色下,指定颜色映射:
(1)单击 SOLIDWORKS列中的下一空行,然后从源文件的网格中选择颜色。
(2)单击 DXF/DWG 列,然后为目标文件选择映射颜色。
注:颜色映射可以单独使用,也可以与实体映射一同使用。颜色映射定义优先于实体映射定义。
二、字体映射文件及图层映射文件
操作步骤如下:
1、将字体映射文件drawFontMap及图层映射文件SOLIDWORKS to dwg文件放在SolidWorks安装文件目录中data文件下,Win7 X64系统安装位置为C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS\data,替换此目录中的原始文件。
2、字体映射文件drawFontMap的修改:可在最后一行依次添加任意映射CAD字型到SOLIDWORKS字型(具体内容:第一列——CAD字型,第二列——SOLIDWORKS字型,第三列——比例)。
3、图层映射文件SOLIDWORKS to dwg,点选下图中装入映射文件,选择SOLIDWORKS to dwg文件(如下图3所示)。
4、客户可根据实际CAD图层及实体信息进行自定义,最后保存映射文件即可。
图3
