大装配测试：SOLIDWORKS2017+总裁机=高性能

2016-09-12 by:CAE仿真在线来源:互联网

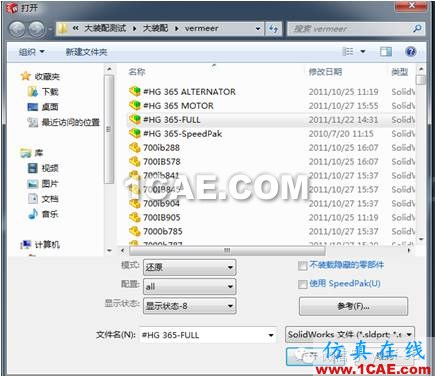

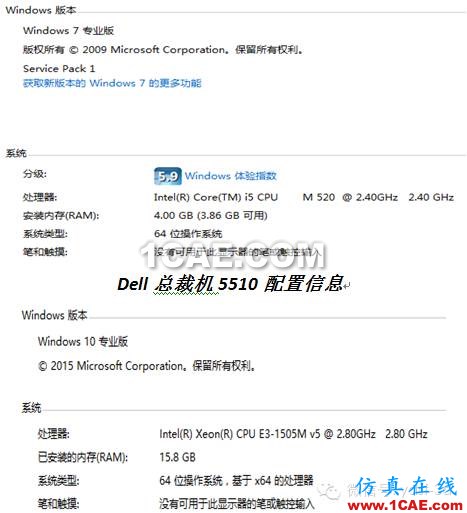

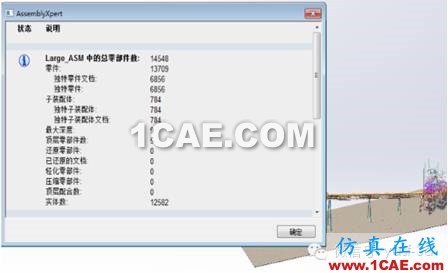

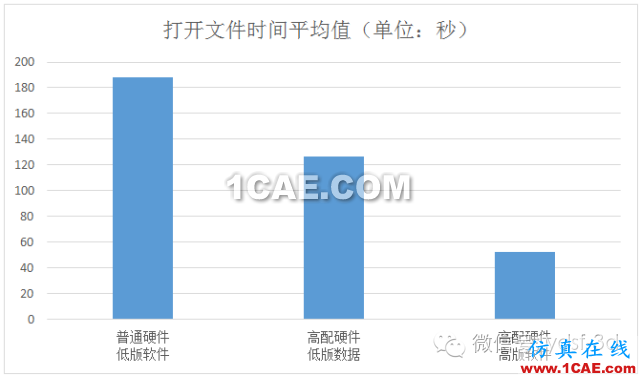

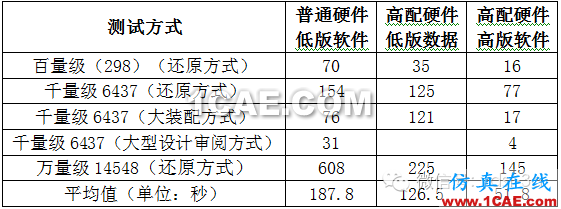

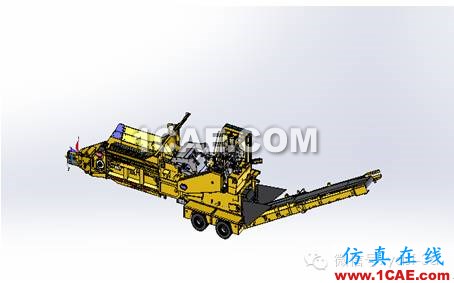

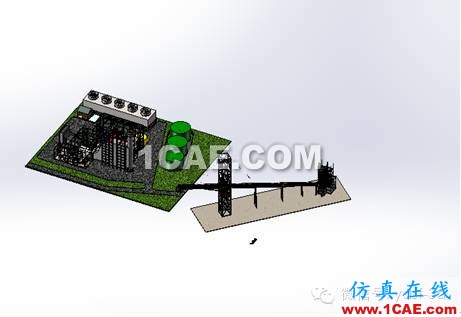

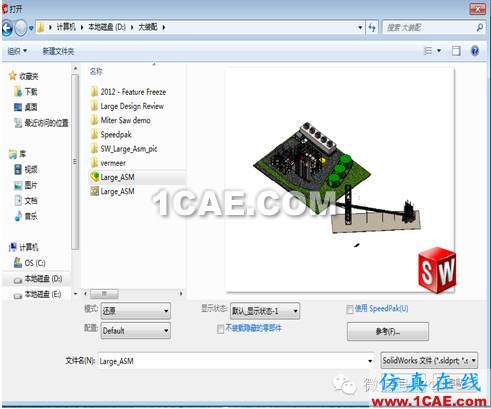

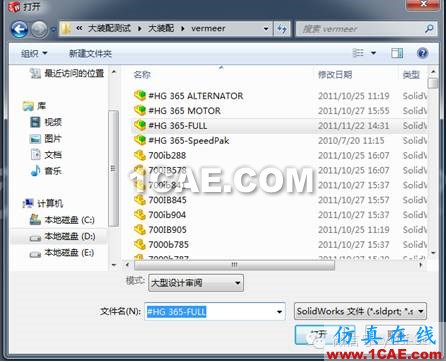

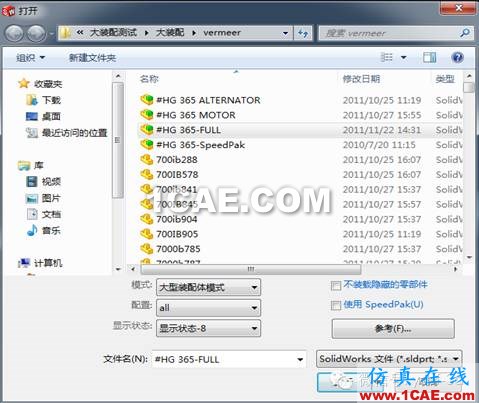

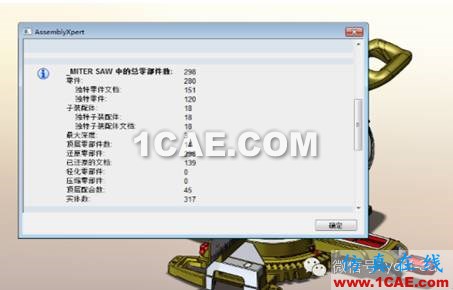

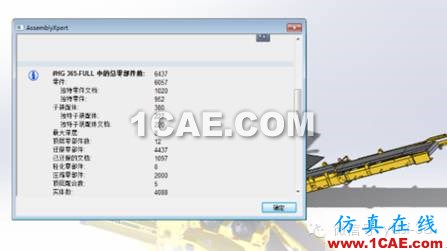

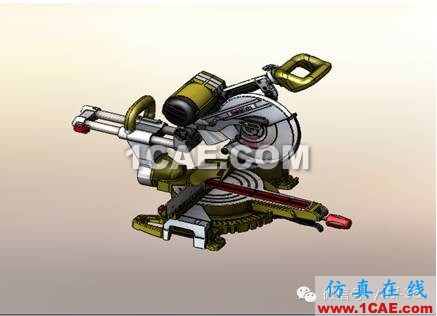

一、影响软件性能的因素SOLIDWROKS软件的运行效率,跟很多因素有关,比如硬件、软件版本、系统设置、建模规范等。现在SOLIDWROKS 2017出来了,我们也拿到了DELL一款高性能工作站,有条件做个性能测试。这次测试,主要是检测硬件以及SOLIDWORKS 2017在该款机器上的表现,不涉及系统设置、建模规范的影响,并以我们以前的测试数据作为对照,让大家有个直观的了解,硬件及软件版本对性能的影响。测试数据主要有下面两项对比: 1、不同硬件配置对性能的影响 2、不同文件版本对性能的影响二、测试硬件及模型数据说明1、电脑配置信息两台电脑都是DELL工作站,一台是M4500,i5的CPU,专业显卡,这款机器当时在2012年是比较好的配置,我们的测试数据也是2012年测的,用的SOLIDWORKS 2012版。现在我们测试的机器是DELL5510(DELL总裁机),今年最新款,超薄版,志强处理器,专业显卡。两款款电脑其他配置如下:2、测试数据信息百、千、万三个量级数量的装配体:三、测试结果数据1、百量级(298个零部件)的装配体,还原方式打开:Dell M4500测试时间为:70秒(SOLIDWORKS 2012软件,2012版数据)Dell 5510测试时间为:35秒(SOLIDWORKS 2017软件,2012版数据)Dell 5510测试时间为:16秒(SOLIDWORKS 2017软件,更新为2017版数据)2.1、千量级(6437个零部件)的装配体,还原方式打开:Dell M4500测试时间为:154秒(SOLIDWORKS 2012软件,2012版数据)Dell 5510测试时间为:125秒(SOLIDWORKS 2017软件,2012版数据)Dell 5510测试时间为:77秒(SOLIDWORKS 2017软件,更新为2017版数据)2.2、千量级(6437个零部件)的装配体,大装配模式打开:Dell M4500测试时间为:76秒(SOLIDWORKS 2012软件,2012版数据)Dell 5510测试时间为:121秒(SOLIDWORKS 2017软件, 2012版数据)Dell 5510测试时间为: 17秒(SOLIDWORKS 2017软件,更新为2017版数据)2.3、千量级(6437个零部件)的装配体,大型设计审阅模式打开:Dell M4500测试时间为:31秒(SOLIDWORKS 2012软件,2012版数据)Dell 5510测试时间为: 4秒(SOLIDWORKS 2017软件,更新为2017版数据)3、万量级(14548个零部件)的装配体,还原模式打开:Dell M4500测试时间为:608秒(SOLIDWORKS 2012软件, 2012版数据)Dell 5510测试时间为:225秒(SOLIDWORKS 2017软件,2012版数据)Dell 5510测试时间为: 145秒(SOLIDWORKS 2017软件,更新为2017版数据)四、结果分析1、对比图表2、结果分析从上面数据及图表可明显得出如下结论:(1)硬件对SOLIDWORKS软件的性能影响非常大。运行SOLIDWORKS软件,选购硬件配置的原则为:CPU主频尽量高(核数多少不重要),内存尽量多,推荐8G以上,采用专业显卡,最好用固态硬盘。(2)SOLIDWORKS 2017版性能有很大提升。在采用新版软件时,一定要将旧数据转换为当前版本数据,这样才能发挥出新版软件的性能优势。(3)Dell 5510 总裁机+SOLIDWORKS 2017,比普通工作站+低版软件,平均性能提升达到3.7倍。SOLIDWORKS® 2017 在装配体、工程图、Costing、Visualize、钣金、零件和特征、草图、导入导出、模型显示、电路板设计等方面都提供了许多增强和改进功能。
