solidworks机构自锁仿真

2016-11-09  by:CAE仿真在线  来源:互联网


一、装配

1.新建一个装配文件。

2.依次将机架压榨杆添加进来,添加压榨杆与机架的同轴心配合,如下图。

solidworks机构自锁仿真solidworks simulation应用技术图片1
solidworks机构自锁仿真solidworks simulation应用技术图片2

3.添加滑块,添加滑块与压榨杆及机架的重合配合,如下图。

solidworks机构自锁仿真solidworks simulation应用技术图片3

二、仿真

1.在装配体界面,将Solidworks Motion插件载入,单击布局选项卡中的运动算例,在算例类型下拉列表中选择【Motion 分析】。

2.添加实体接触。单击接触按钮,在弹出的的属性管理器中的【接触类型】栏内选择“实体接触”,取消勾选【材料】复选框,按照下图设置接触面之间的摩擦系数。

solidworks机构自锁仿真solidworks simulation应用技术图片4

solidworks机构自锁仿真solidworks仿真分析图片5

3.在滑块与机架添加实体接触,参数设置与压榨杆和滑块实体接触设置相同。

4.添加驱动力。在压榨杆上端施加一个大小为50牛顿的力。

solidworks机构自锁仿真solidworks仿真分析图片6

5.自锁仿真。将仿真时间设置为5s,单击计算按钮,进行仿真求解。

6.单击工具栏上的“结果和图解”按钮,在弹出的属性管理器中进行如下的参数设置。

solidworks机构自锁仿真solidworks仿真分析图片7

点击勾号即可得到如下的图解。

solidworks机构自锁仿真solidworks仿真分析图片8

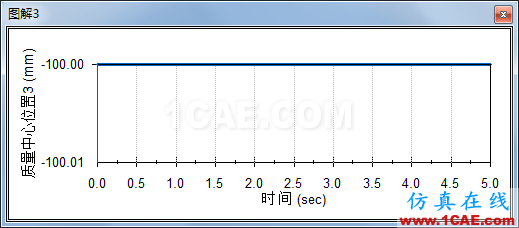

7.同理,创建从动件滑块质心位置的Y和Z分量图解,结果如下。

solidworks机构自锁仿真solidworks simulation学习资料图片9

solidworks机构自锁仿真solidworks simulation学习资料图片10

从上面的三个图可知,滑块的质心位置在仿真过程中几乎没有发生变化,微小误差是求解精度导致的,说明零件没有运动。将力的大小改为100N或者更大的值,再进行仿真求解,更新后我们发现位置图解无任何变化,说明驱动力增大,滑块并没有发生运动。对于该机构,理论上的摩擦角

alpha=arctanf=arctan(0.4)=21.8°,

而滑块倾斜角

theta=30°<2*alpha=43.6°,

以上验证了滑块倾斜角满足自锁条件时,压榨机的自锁性能。

8.将滑块的倾斜角为45°,再次进行仿真求解,待仿真自动计算完毕,更新后的位置图解在X分量和Y分量上发生了变化,说明从动件发生了变化。对于该机构,斜面倾斜角

theta=45°>2*alpha=43.6°,

理论上不满足自锁条件,索命压榨机不具有自锁条件。

solidworks机构自锁仿真solidworks simulation学习资料图片11

solidworks机构自锁仿真solidworks simulation学习资料图片12

solidworks机构自锁仿真solidworks simulation技术图片13

solidworks机构自锁仿真solidworks simulation技术图片14
