几乎所有的三维设计软件在零件设计阶段通常都是差别不大的,因为零件设计阶段所需要考虑的产品特性比较少,整体容量也不大,功能方面都是以实现状态为主。但是,一旦进入产品的装配阶段,就意味着三维设计从某种意义进入了虚拟制造的阶段。

那么问题来了,如何快速实现产品的装配体设计,如何简单的完成零件装配,才是三维软件考验的真正功底。那么我们今天就来看看SOLIDWORKS 2016中的一些实用技巧,希望对大家有所帮助。

首先是选择的装配体中插入零部件,可以灵活的选择零部件配置;

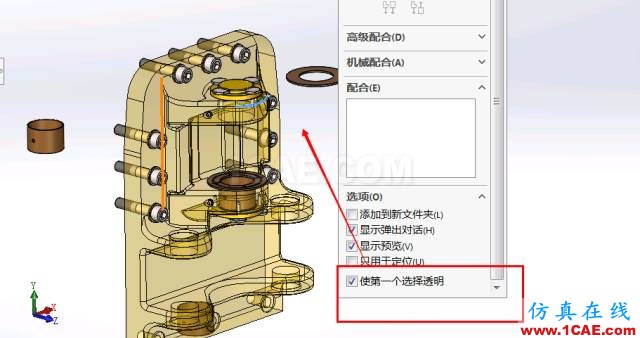

在进行装配的过程中,可以通过【使第一个选择透明】实现对装配视角的简化,也就是完成第一个选择部件的透明,方便添加约束关系。

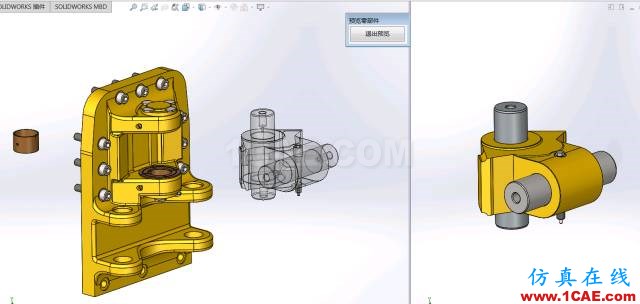

同时,面对那些已经成型的装配体,添加子装配体会是一个比较难受的经历。我们可以通过零部件预览窗口来实现快速装配。

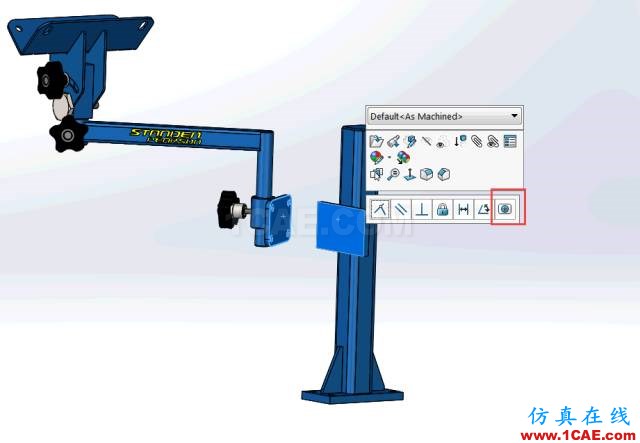

对于那些轮廓相似的零件之间,我们也可以通过【轮廓中心】的功能来简化约束步骤。

我们也可以批量的选中子装配体,然后快速的复制它。

更多的细节在视频中会有所介绍,感兴趣的大家可以研究研究。
