放样是指在轮廓之间进行过渡生成特征。它和扫描非常相似,都是用一条或者多条引导线来控制轮廓的走向。这里首先介绍一般放样。
最后生成的的文件如下图。
方法:

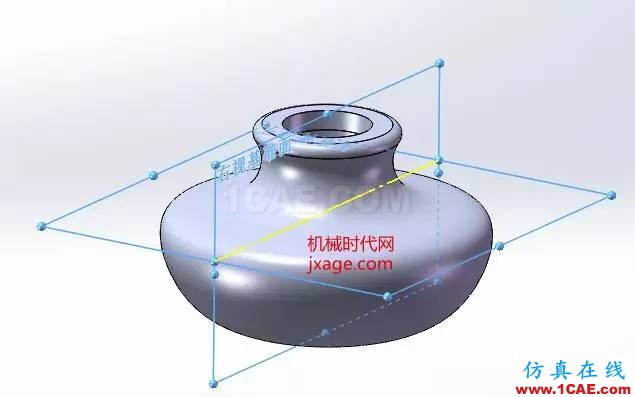

1.创建基准轴。选择右视基准面和上视基准面创建基准轴。
2.创建如下的两个基准面,用于绘制草绘。

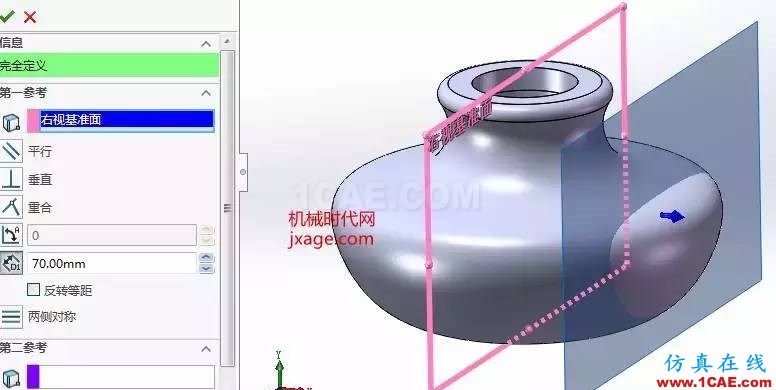

1)创建基准平面1,如下图。

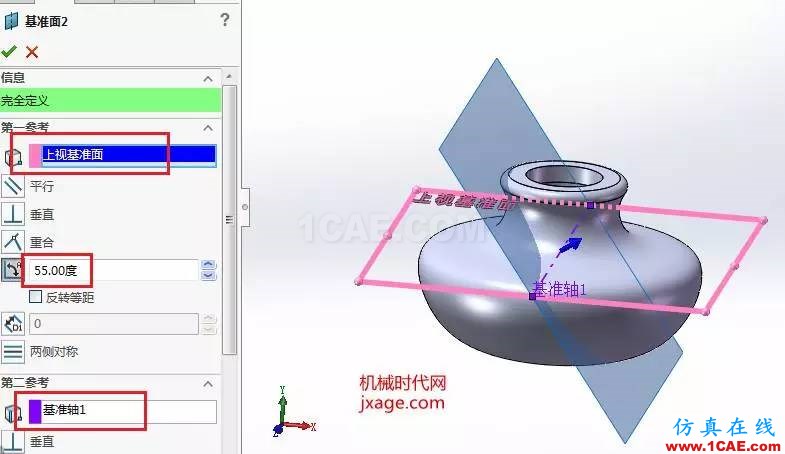

2)创建基准平面2.
3)创建基准平面3.

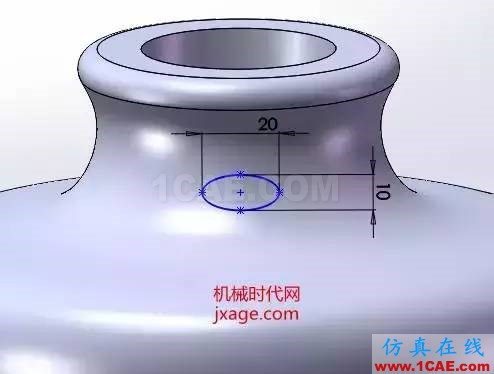

3.绘制截面。在基准平面2绘制如下的草绘。

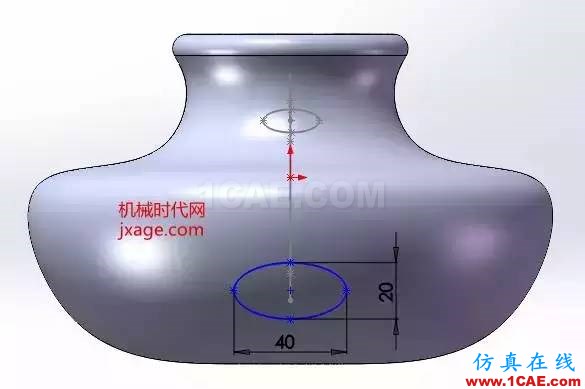

4.绘制截面。在基准平面3上创建如下的草绘。

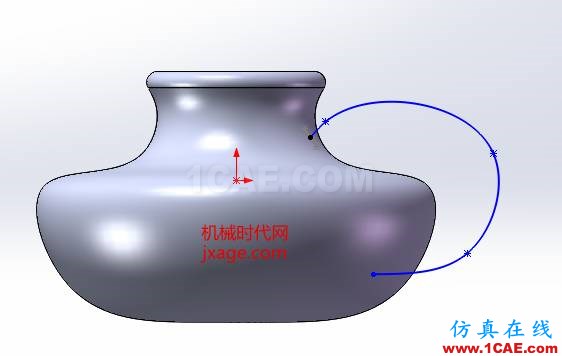

5.在前视基准面绘制轨迹。

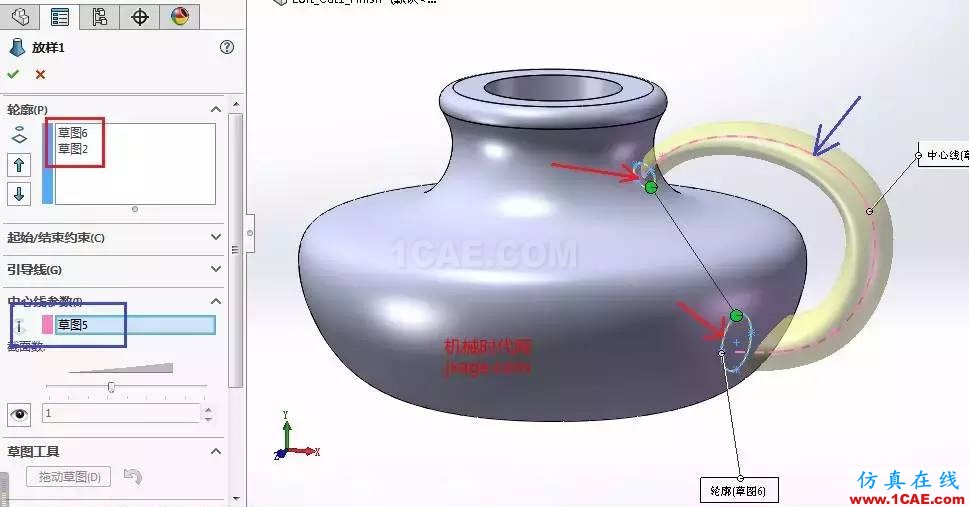

6.点击放样凸台/基体,按照下图进行设置。
7.点击勾号完成。
