项目概述
目前的设计工具已经不能满足电气设计工作量的增加和产品的节能减排要求。
具体存在的不足之处大致如下:
1. 缺少一个很好的电气设计项目管理理念,所有的项目设计数据之间缺少电气关联;
2. 所有的电气设计全部使用CAD线条,缺少电气设计独有的电气属性,经常产生设计错误;
3. 电气符号之间缺少关联,更改过程繁琐,很难评估更改范围;
4. 各种清单,包括接线表都需要人工统计,增加了错误产生的机率;
5. 无法直接进行3D布线,获取布线的长度,造成连接线的大量浪费;
6. 设计过程无法直接调用产品编码等,及时获取目前零部件的库存信息;
7. 指导装配的是2D CAD图纸,因为接线比较多,很容易出现错误;
8. 没有布线图指导现场布线和生产等;
SolidWorks Electrical方案
配置清单:
|
序号 |
产品名称 |
|
1 |
SolidWorks Electrical 2D |
|
2 |
SolidWorks Electrical 3D |
针对目前的现状,SolidWorks Electrical软件能够帮助企业解决这些问题,提高图纸的设计质量和效率,并且与企业的三维设计规范和信息化管理工具接轨;同时达到帮助企业培养合格设计人才,让企业的设计与国际标准接轨。我方将从以下几个方面进行阐述:
项目管理
SOLIDWORKS ELECTRICAL 是基于项目管理的电气设计软件。在SOLIDWORKS ELECTRICAL 中,所有的项目全部存储于SQL 数据库中,能够清晰表达工程信息以及页面信息等。

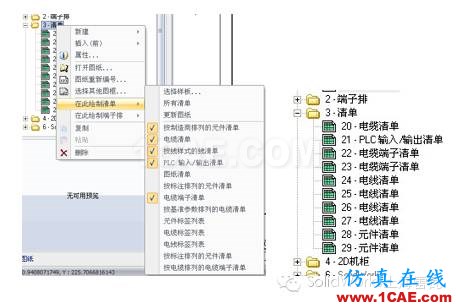

如下图SOLIDWORKS ELECTRICAL提供一个项目管理器,可以同时看到所有的项目,以及属性信息,同时可以将已有的项目打包备份,交流,或作为模板保存,在此后类似项目设计时可以直接调用此模板,进行修改编辑,快速完成新项目的建立。
图纸设计的高效性,准确性和安全性
传统的AutoCAD设计软件仅仅是停留在绘图模式上,着重于对于线条和图形的处理。SolidWorks Electrical作为专业的电气设计软件,拥有专业的设计工具,例如各部分图纸之间的信息关联、标准的数据库和符号库模型等。SolidWorks Electrical拥有元件自动标注,智能化的逻辑判断能力,例如自动提示触点的溢出、线路设计的短路、符号之间的同名等,可以帮助设计人员将设计规范化和标准化,将设计过失尽可能的消灭在萌芽状态。由此可见,SolidWorks Electrical在提供设计的方便性同时,注重设计的高效性,准确性和数据的安全性。
用户受益:多种自动化功能,高效准确完成设计,减少错误的发生。
报表的自动统计
自动清单统计功能在电气设计过程中起到关键的作用。在原有的AutoCAD的平台基础上,设计人员需要花费大量的时间和精力在数据的统计上,但即便如此,在准确率上并非理想。SolidWorks Electrical可以根据企业的需求定制清单模板,并根据模板一键式自动生成清单。清单报表包含:图纸清单,电缆清单,端子排清单,线号清单,器件清单等,其中器件清单不仅仅可以帮助设计人员了解设计的器件类别,还可以帮助采购人员的采购。此外,SolidWorks Electrical允许用户将清单内容导出到MS Excel文件中,做后期进一步处理。
在绘制图纸,符号,端子,线号时,由于这些都具有电气属性,并且在数据库中有对应的变量自动存储,因此SOLIDWORKS ELECTRICAL可以直接调用数据库中的所有已有的设计数据,自动生成各类清单BOM表,如在设计中更改了某些数据,则表单可以一键自动更新为最新状态。
用户受益:成倍缩短设计周期,减少繁琐的手工劳动,而且数据准确无误。
2D-3D机电一体化协同设计,最优布线
原理的设计目的旨在指导生产。根据我们在企业中的调研发现,原理的设计并不会了解具体器件的布线,这样在施工人员对器件摆放位置不明确而具有随意性的状况下,不能最优化的布线,由此造成大量的接线冗余。而只有通过三维软件在空间对器件做布线模拟,才可以真实的虚拟出最优化方案。但这就必须需要电气软件和三维机械软件有良好的数据衔接。SolidWorks Electrical与SolidWorks,两种产品的兼容上真正做到了无缝集成,省去了在后续与SolidWorks三维软件的集成中所需的所有定制服务,真正意义实现3D机械设计工具与2D电气设计工具的协同设计功能。
除了在设计过程中实现电气与电气的沟通,SolidWorks Electrical与SolidWorks也建立了这样的协同设计环境。尤其是在数据变化的时候,协同设计发挥了强大而必要的能力,确保二维图纸的设计与三维图形的设计实时统一,实现模型驱动。在网络版中,通过SolidWorks Electrical修改原理图数据,SolidWorks中的三维模型数据便可实时实现更新,确保数据的统一,例如在器件库中修改柜体、导轨、线槽尺寸时,三维模型会自动实现尺寸更新,无需设计人员手动修改三维模型,可以解决大量重复劳动时间,对设计人员的要求也相对较低。通过消息模式,电气在原理的设计和机械的设计之间构建了沟通的渠道,
SolidWorks Electrical 与 SolidWorks 机电一体化设计原理:通过SolidWorks Electrical 3D模块,使2D-3D共享同一个SQL Server数据库:

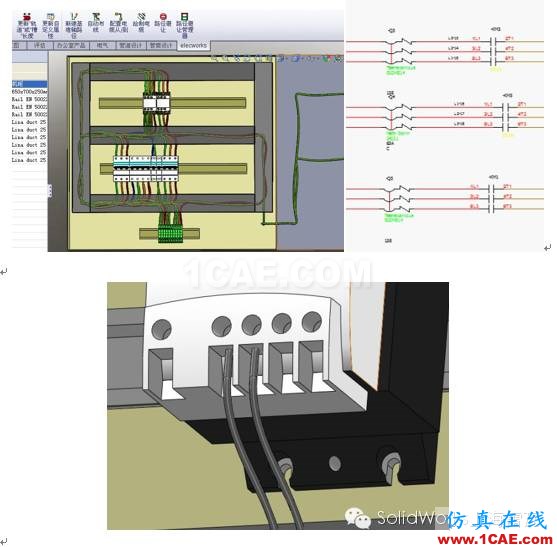

如下图,左侧为SolidWorks Electrical 2D原理图环境下的设备树;右侧为SolidWorks 3D装配体环境下的设备树,通过SQL Server数据库将这两个设备树进行同步关联,这样2D符号信息就与3D零件关联,而且更重要的是可以将2D符号中的接线数据,通过数据库存储,反应到3D零件中,这样二维的原理图设计,与三维的装配设计便能够实时统一。

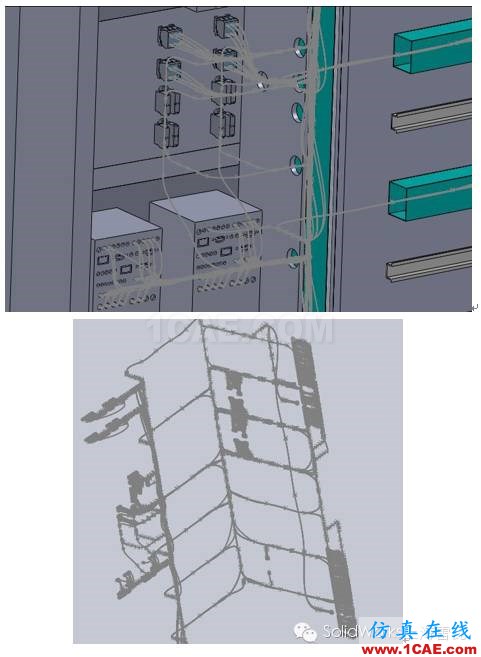

通过SolidWorks Electrical 3D模块,安装在SolidWorks环境下,以及数据库的同步,可以自动获取SolidWorks Electrical原理图的数据,设备清单,设备属性,设备连接方式,将二维原理图数据自动关联到三维SolidWorks数字模型,实现二维驱动三维模型,在此基础上,通过SolidWorks Electrical 3D模块功能,完成三维模型间的自动布线,零件间的连接点会自动对应原理图中符号的连接方式。在三维环境中通过线槽,路径等,寻找最优接线方式,布线完毕后会自动将线缆长度导入至SolidWorks Electrical数据库,用户可以通过SolidWorks Electrical将线长清单导出,指导生产。
用户受益:多部门协同,真正实现电气和机械数据共享,而且主流三维机械设计软件的集成,是未来机电一体化设计的必然发展趋势。
注意:二维电气原理图与三维模型和布线信息的交换,不需要通过任何的导入和导出或通过中间格式文件的转换;SolidWorks Electrical 3D 可以直接读取和写入SolidWorks Electrical数据库,将机械和电气数据实时保持同步,防止在数据的导入/导出过程中造成的数据丢失和不准确。
5.2.6 指导装配
1)通过SolidWorks Electrical 2D机柜布局

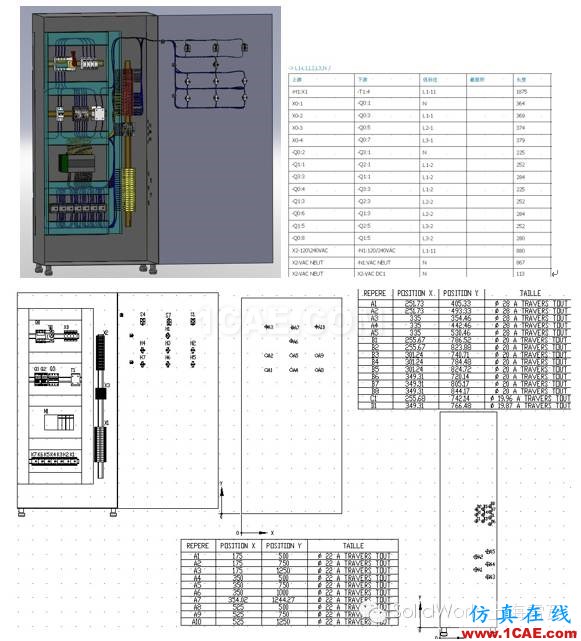

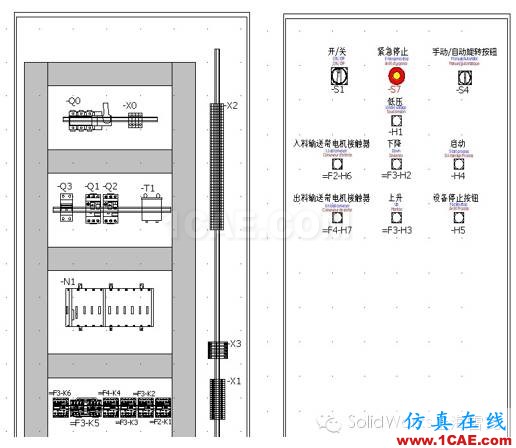

SOLIDWORKS ELECTRICAL可以生成2D机柜布局装配图纸,指导现场装配,此布局图中的所有设备信息都与原理图中设备信息一一对应,并可同步关联,甚至设备的尺寸信息,可以按比例显示在2D装配图中。
或可以通过SolidWorks 装配体生成2D工程图指导生产。
通过SolidWorks Electrical 3D模块完成的电气3D装配,生成的工程图中,可以导出含有电气属性的BOM表单,也同样包含零件的开孔图。
2)指导布线生产。
SolidWorks Electrical 3D完成自动布线后,通过到处的BOM表单,可以利用SolidWorks Electrical软件到处接线清单,根据此清单,对应装配图,以及原理图中的相关数据信息,可以完成指导工人现场接线,甚至无需工人有任何的电气知识背景,按照BOM中的数据就可以截取相应线缆长度,对应连接点,对应三维装配图,完成线缆的装配。从而节省大量的线缆浪费。
三维模型库,轻松自建
对于已有的自定义的SolidWorks零件,设计人员可以通过SolidWorks Electrical的新零件助手,只需要在SolidWorks环境下添加连接点和定义配合参考面等,便可以轻松的实现自定义零件符号的标准化定制,无需电气设计人员对三维软件的深入了解,适合于三维入门级别的电气工程师使用。对于常用件,也可以通过SolidWorks Electrical在连接网络的状态下从SolidWorks Electrical网络库中下载3D零件模型,减轻企业设计人员的工作量。
当然,如果你有PRO/E、UG所建的模型,也可以导入进来,对大型配装只需做很少的编辑就能直接使用。
协同设计
企业经常会遇到大型的工程,需要多人协同设计。但是在以往的设计中,设计人员各自为阵,相对独立的完成设计。在没有交流的状态下,设计很难实现标准化和统一化,在数据共享方面就更是不可能了。SolidWorks Electrical为电气设计人员提供了SOLIDWORKS ELECTRICAL-SOLIDWORKS ELECTRICAL的协同设计模式,在网络版中,多个设计人员可以在不同的电脑中同时工作于同一个工程文件,并真正实现数据的共享。例如某客户端A在使用了触点后,客户端B可以在相应的线圈中同步的看到数据信息的变化。此外,SolidWorks Electrical还提供了消息模式,让设计人员之间的沟通架起桥梁,让设计人员不在孤单的工作。
因此,通过使用SolidWorks Electrical及SolidWorks Electrical 3D,SolidWorks可以在设计初期和设计源头发现设计和安装中会出现的问题,模拟装配,从源头解决问题。在设计环节减少设计人员绘图,改图,校对的时间,更多的时间用在做更好的设计,标准的设计,解决企业的成本,缩短设计周期。
