SOLIDWORKS Motion运动仿真插件展现汽车半轴总成传动 | 操作视频

2016-11-19 by:CAE仿真在线来源:互联网

因为汽车半轴总成传递运动方向的不确定性,本次我们将采用SOLIDWORKSMotion运动仿真工具来实现汽车半轴总成的传动。与通过配合来约束自由度从而实现运动的方式不同,Motion运动可以计算零部件之间的真实接触来实现运动的传递。

如上图,在实际半轴总成的多向运动中,钢珠、保持架、内外球笼都是有相对的不规律移动。Motion将在考虑所以部件接触的前提下,自动计算对应的运动动作,这样就保证了复杂运动仿真的实现。

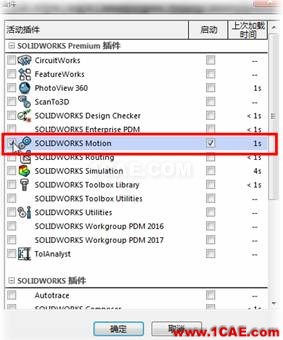

使用Motion插件是本次视频的核心

Motion分析中的“接触”可以绕过配合,模拟真实的零部件接触关系

详细操作过程,可以查看视频了解SOLIDWORKS Motion运动仿真:

半轴总成作用:

半轴总成为汽车底盘关键零部件,有外球笼和内球笼及半轴组合而成,其主要功能为将汽车差速器传来的动力传给驱动轮。由于汽车在行驶过程中车轮需要转动并且伴随地面起伏运动,所以要求半轴总成两端相对位置是活动的,可以在任何角度位置都能保证有动力输出,因此半轴总成两端的球笼被设计成起万向节作用。
