1. H≦2T段差过渡处为非直线段两圆弧相切展开时, 取基体外侧两圆弧相切点处作垂线, 向内侧偏移一个料厚按图示处理, 然后按Z折1 (直边段差) 方式展开.

2. H>2T, 请示后再按指示处理.

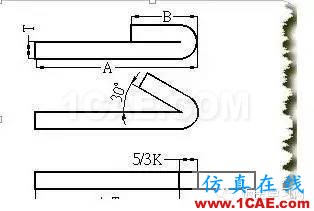

反折压平:

L= A+B-0.4T

1. 压平的时候, 可视实际的情况考虑是否在折弯前压线, 压线位置为折弯变形区中部.

2. 反折压平一般分两步进行:

先V折30°, 再反折压平.

故在作展开图折弯线时, 须按30°折弯线画, 如图所示:

N折:

1. 当N折加工方式为垫片反折压平, 则按L=A+B+K计算, K值依附件一中参数取值.

2. 当N折以其它方式加工时, 展开算法参见 “一般折弯4 (R≠0, θ≠90°)”.

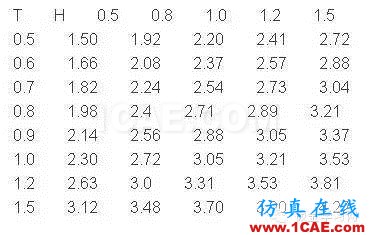

3. 如果折弯处为直边 (H段), 则按两次折弯成形计算: L=A+B+H+2K (K值取90°折弯变形区宽度).

4. N折展开系数

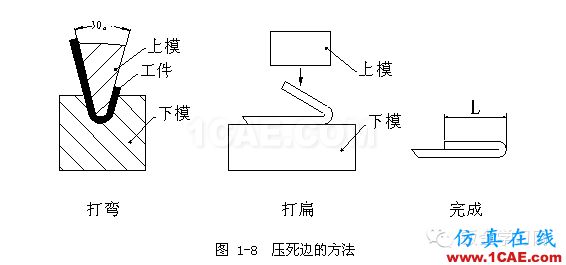

1. 一次压死边

一次压死边的方法:如图1-8所示,先用30度折弯刀将板材折成30度,再将折弯边压平。

图中的最小折弯边尺寸L按照1.3.2.2中描述的一次折弯边的最小折弯边尺寸加0.5t(t为材料厚度)。压死边一般适用于板材为不锈钢、镀锌板、覆铝锌板等。电镀件不宜采用,因为压死边的地方会有夹酸液的现象。

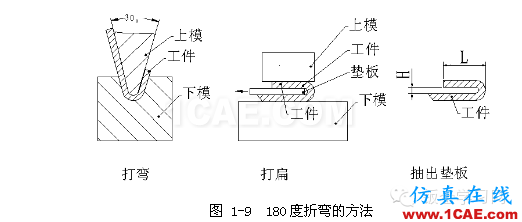

2. 180度折弯:

180度折弯的方法:如图1-9所示,先用30度折弯刀将板才折成30度,再将折弯边压平,压平后抽出垫板。

高度H应该选择常用的板材,如0.5、0.8、1.0、1.2、1.5、2.0,一般这个高度不宜选择更高的尺寸。

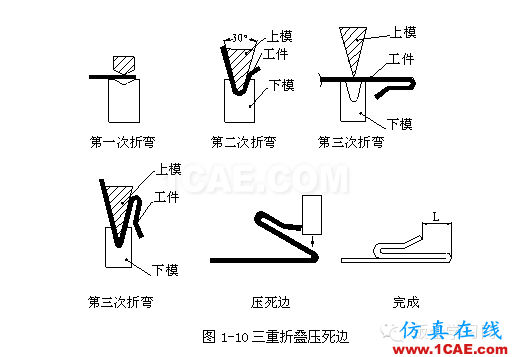

3. 三重折叠压死边:
