Solidworks中绘制波纹软管

2017-02-02  by:CAE仿真在线  来源:互联网

各位朋友们,在工业设计中大家是不是经常碰到波纹软件件的模型创建工作,下面介绍一种波纹管的创建方式:

1. 在前视基准面上新建草图,绘制一条样条曲线,曲率不必太大;

2. 新建一张草图,以刚才的样条曲线起点为起点,画一条直线,与样条曲线垂直约束,长度不限;

3. 打开曲面工具条,使用曲面扫描功能,以直线为扫描轮廓,样条曲线为扫描路径,选项中选择沿路径旋转,输入圈数,得到曲面扫描特征;

4. 新建3D草图,转换引用曲面扫描特征的边线,得到一条3D草图,将曲面扫描特征隐藏;

5. 在样条曲线起点处新建一个基准面,让其垂直于样条曲线;

6. 在新建的基准面上绘制一个圆,圆心位于3D草图起点;

7. 再次使用曲面扫描功能,以圆为扫描轮廓,样条曲线为扫描路径,3D草图为引导线;

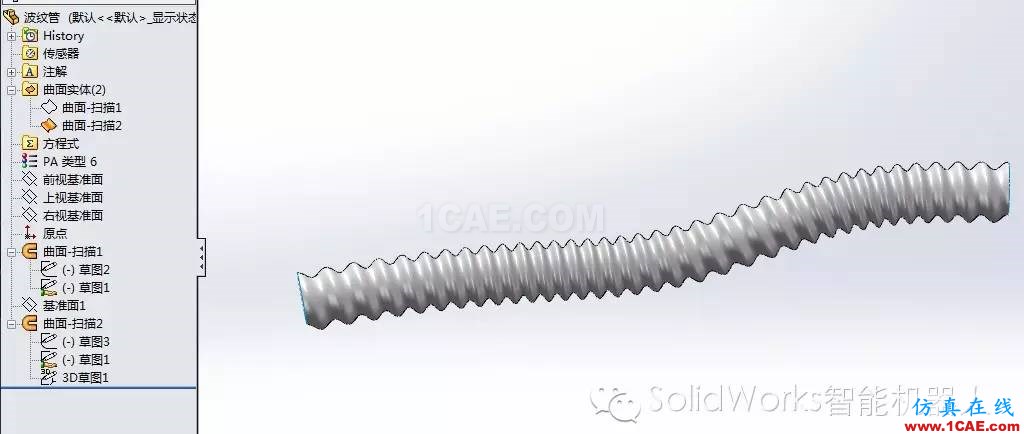

8. 调整相关参数,使绘制的实体匀称美观。
