『实用技巧』SolidWorks-零件装配体-模型的尺寸怎样链接到工程图

2017-02-02  by:CAE仿真在线  来源:互联网

本文就向大家介绍如何在工程图里面链接模型的参数尺寸,文章中用到的例子是一个钣金件,我们需要把钣金的厚度链接到工程图中。

1、首先定义一个属性,名称为“厚度”;然后在数据框里面链接到“钣金的厚度”。

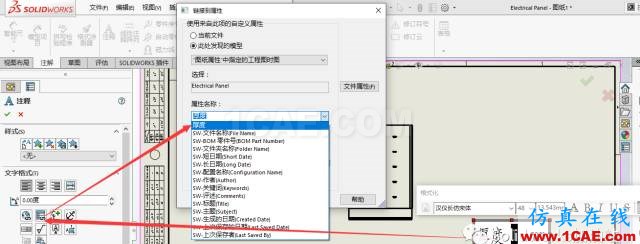

2、接下来我们在工程图中把模型放进去生成视图; 然后在必要的位置,如技术要求等注释文本,把我们刚才创建的厚度属性链接即可,详细操作,见下图。
