SOLIDWORKS PDM能够和各种主流的三维软件和文档进行无缝集成,大大消除信息孤岛,增进部门间的交流合作,实现企业级的产品数据和资源共享,提高工作效率。
DS SOLIDWORKS集成最好的是SOLIDWORKS设计工具,除了厂商能够保证每年版本同步升级及发行、避免集成接口滞后外,在集成方式、性能上也都远远优于其他系统,这主要包含在以下几个方面。
一、支持跨组织,跨部门,跨专业的协同设计
在设计过程中通过嵌入到SOLIDWORKS中的设计面板实现实时在线的协同设计模式,在该工作面板中可以完成基础的设计管理操作,如检入检出,设计回溯,搜索及共享,设计任务转换,引用位置查询等。工程师在设计工具内不但可以完成日常设计工作,还可以进行数据管理,真正实现设计管理一体化的工作模式。
图1 在SOLIDWORKS环境下的PDM工作面板
另外,在工作面板上我们可以通过系统预定义,了解不同模型的实时状态,如是否正在修改,谁在修改,是否该模型已经修改目前却没有更新等。在多人并行的设计过程中,能够实时了解设计变化,进行设计调整。
图2 模型实时状态监控
在设计过程中,在对方修改模型时,可以在工作面板上随时跟踪到修改人,并根据需要发起短信或可视化沟通。
图3 设计过程中可视化协同
在设计过程中的数据搜索及借用方式上,SOLIDWORKS能充分发挥其基于桌面应用的技术,搜索结果直接通过拖拽即可实现借用,同时可以实现关联面快速配合,提升设计效率。例如某企业在SOLIDWORKS管路设计应用中,工程师反馈表示,通过SOLIDWORKS PDM进行搜索和模型借用的效率比原有PDM系统提升90%以上,大大提升了设计效率。

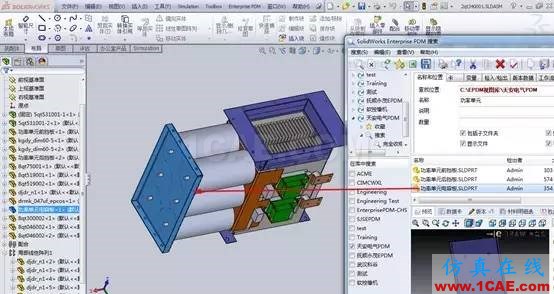

图4 通过拖拽实现模型借用及自动配合
另外SOLIDWORKS不仅支持三维CAD系统协同设计,也可以在基于SOP规则下扩展到仿真分析、技术文档制作、电气及电子设计等跨专业、跨学科的设计协同领域。
二、设计过程数据管理
在设计过程数据管理上,SOLIDWORKS的冷存储技术,支持设计过程版本的受控管理,并可以根据客户需求只显示重要版本,将大部分过程版本进行压缩处理,节省磁盘空间并提升系统效率。
图5 冷存储设置
在过程数据管理上,管理整个模型数据的过程版本记录,关联关系及BOM版本,有效记录整个设计基线并随时可以进行设计回溯。不仅包含模型过程版本,还包含模型分析数据,不仅包含设计人员的过程记录,还包含协同过程中分析人员、评审人员的过程记录,真正做到设计过程的数据管理。
图6 设计过程数据管理
三、完整的工程BOM提取
通过SOLIDWORKS PDM管理SOLIDWORKS数据,不但可以在检入检出过程中进行PDM与设计工具的双向互动,还可以提取SOLIDWORKS中的完整工程BOM信息,包括前面提到的,虚拟件、多配置、管路件、焊接清单等信息。该工程BOM信息还可以进行版本管理及输出。
图7 实时提取完整的工程BOM信息
四、设计库管理
针对SOLIDWORKS设计库管理,通过简单配置,就可以进行设计库的继承并在平台上进行统一管理及共享。如下图:
图8 ToolBox库设置
图9 CircuitWorks库设置
图10 Routing库设置
图11 仿真分析库应用
五、设计效率提升
SOLIDWORKS中包含许多效率提升的应用,通过与SOLIDWORKS PDM的集成,能够继承SOLIDWORKS在效率提升上的应用,甚至与工作流程进行集中。
如SOLIDWORKS插件中的键盘及鼠标笔试,SOLIDWORKS宏任务中的文件转换,打印及工程图检查,SOLIDWORKS的文件打包功能等。
图12 通过流程自动生成水印
六、与SOLIDWORKS Electrical的集成
机电一体化的解决方案,通过与Electrical的集成来实现。
关键思路:
1、电气设计作为产品项目文件夹子目录进行管理;
2、按照项目进行的过程版本及修订版本控制;
3、最终与结构模型行程完整的三维装配。
图13 与SOLIDWORKS Electrical的集成
七、与PCB数据的集成
对于PCB数据,将这部分数据汇总到最终的BOM上去非常重要,我们的解决方案提供了在前端合并三维模型的解决办法。
做法如下:
1、通过SOLIDWORKS CircuitWorks模块将PCB板图转换成三维装配模型。
2、与结构与电气形成完整的三维装配。
图14 解决方案模拟图
除了深度集成上述工具外,SOLIDWORKS PDM也同步支持SOLIDWORKS三维数字化解决方案的其他系统,如Simulation,Composer,Draft Sight。通过SOLIDWORKS三维数字化解决方案,降低客户在接口开发上的难度及风险,提升应用效率。
图15 支持SOLIDWORKS三维数字化解决方案的其他系统
在前端产品设计过程中,管理模板、配置、设计库、参考引用、智能零部件、快速浏览等内容。实现企业基于平台的产品设计流程及方法,构建基于SOLIDWORKS的跨专业、跨组织、跨地域的产品模块化设计方法,让PDM发挥其应有价值。
图16 跨界产品模块化设计方法
八、提供未来在线零部件库的扩展接口
DS SOLIDWORKS产品生命周期管理方案可以通过集成Composer软件,很好地将企业产生的动画和文档发布到互联网,扩展3D数据的应用面。
图17 Composer支撑未来的在线电子零部件库
基于DS SOLIDWORKS的产品生命周期管理解决方案,可以帮助企业将3D数据发布到互联网供客户使用。在线的电子零部件管理,还能够很好地帮助企业做好售后服务和客户交流,并建立自己的优势。
图18 将3D数据发布到互联网

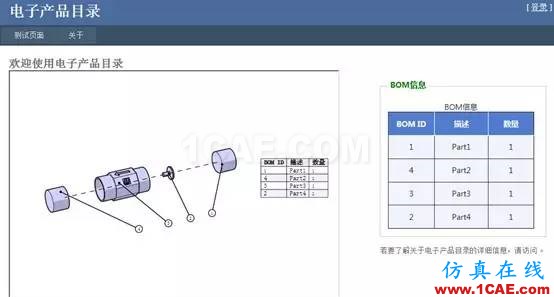

图19 客户使用数据
