SolidWorks2016新功能在2015年9月发布,今年新功能主题“智慧设计论”SolidWorks在2016版本在各方面功能又进行了一次新的升级,本次我们将通过设计、验证、协同、实物四个方面进行新功能介绍。
新功能-设计
2016版本SolidWorks设计方面在:用户界面、草图、零件建模、装配体做了功能的升级。
-
用户界面:

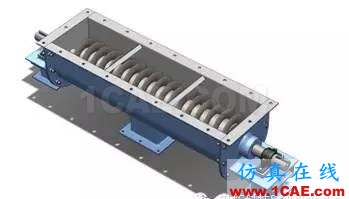

※新外观、新感觉

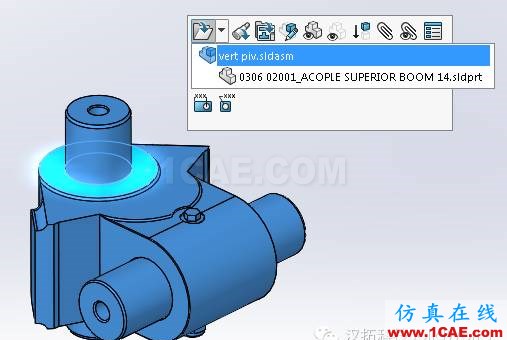

※选择导览列
※参考关系可视化
※父子特征
-
锁定命令管理器在误操作时不会移动工具条
-
重新设计的三重轴
-
使用D键“确认”按钮随动
My SolidWorks搜索功能增强
草图
-
动态突出显示中点
※草图中的线、弧、模型边线
-

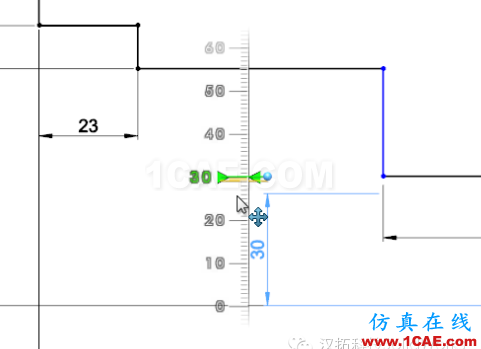

Instant 2D
偏移
※方向可编辑
-
拖动时拆离线段来取消合并草图端点
-

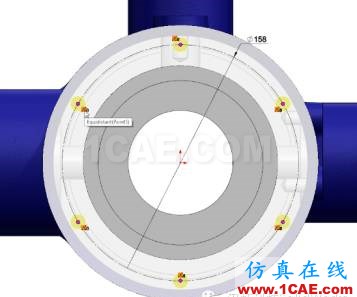

线段等长
可编辑节点数量
-
实体转换

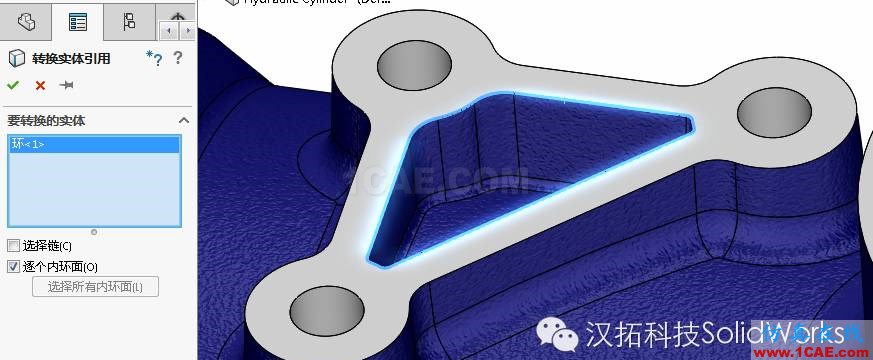

※识别、转换内部环
-
零件

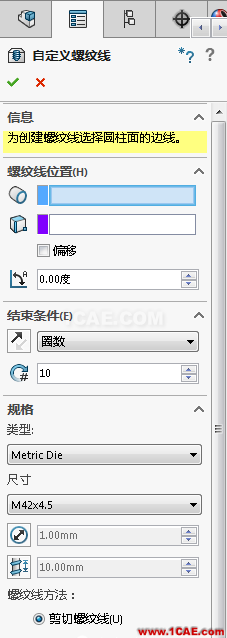

※螺纹
-
专门的命令一步完成

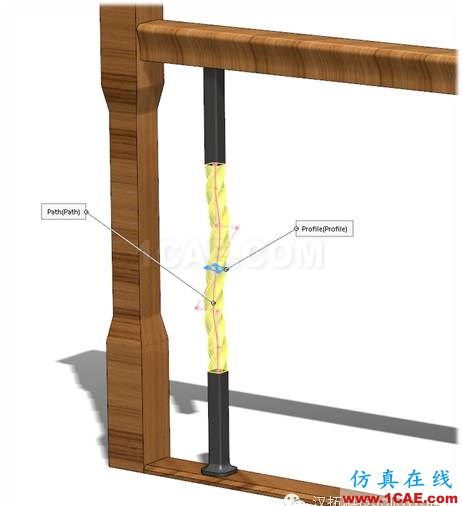

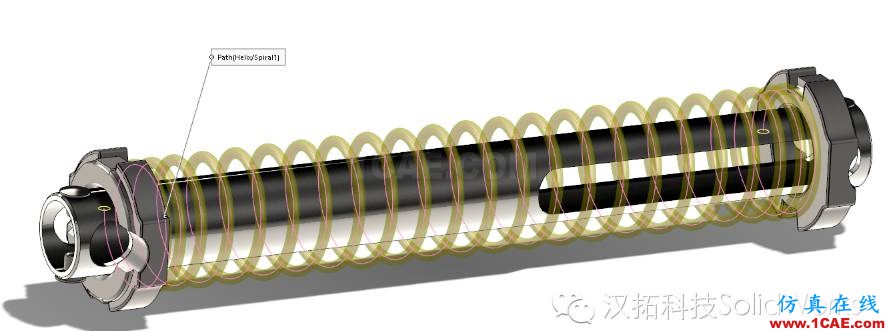

※扫描
-
圆截面、双方向
参考曲线不再被父特征吸收

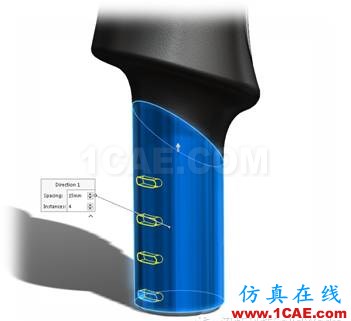

※线性阵列功能增强
-
方向可用平面、曲面、圆锥面、圆形边线、基准面作为方向1和2
-
之前版本中,只能使用边线、草图、轴、线性尺寸
※变量阵列功能增强
-

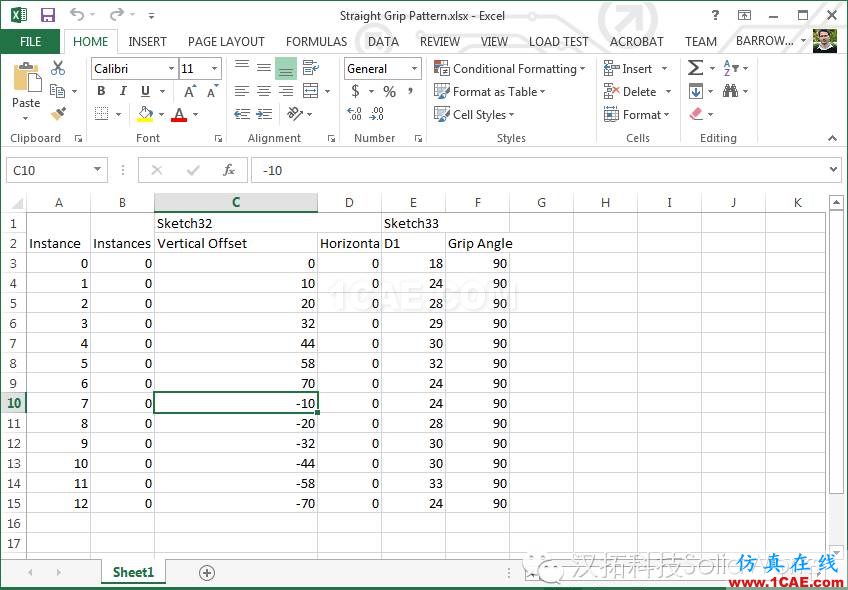

可导入、导出Microsoft Excel
-
支持零值和负值
-
输入Excel
注:在Demo中,将表格改成中文即可成功输入Excel

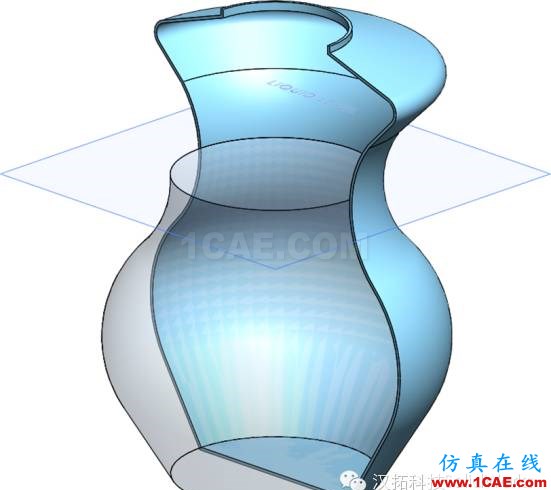

消费品设计

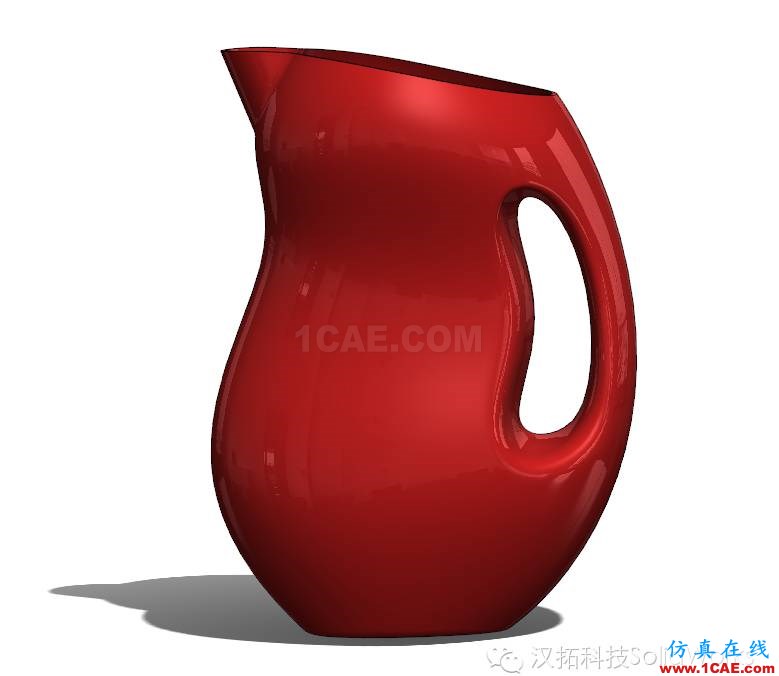

※样条曲线
-
支持更复杂曲面创建
※曲面裁剪和相交功能增强
-
直接创建内部区域
-
将曲面转换为实体
※边圆角曲线连续
-
之前只能用于面圆角
-
用于更复杂造型

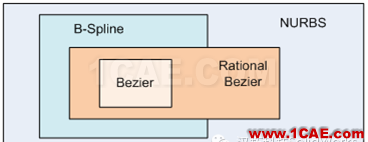

贝塞尔(Bezier)曲线只是B样条的一个特例而B样条又是非有理样条曲线(NURBS)的一个特例它们的关系可以图示为:
装配体1、

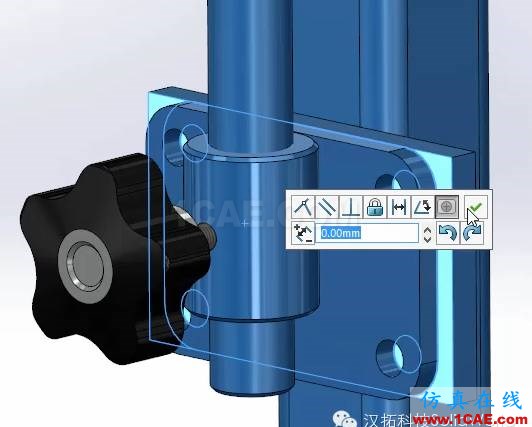

※快速激活 配合工具条
-
图形区域
-
对称、宽度、轮廓中心
※新功能
-

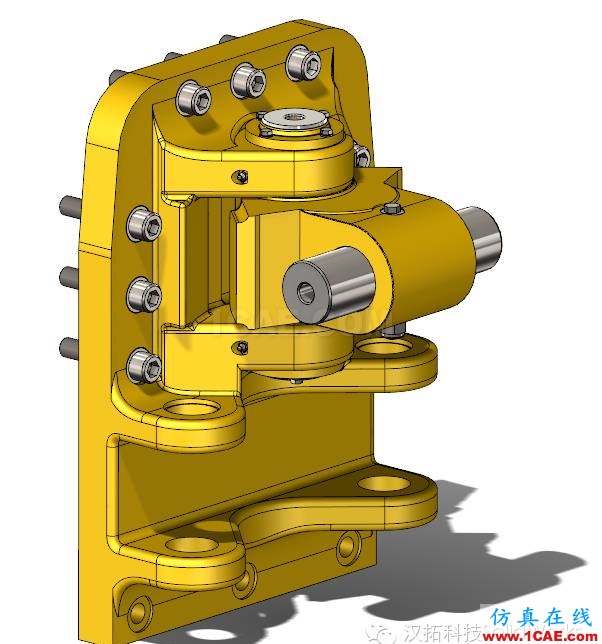

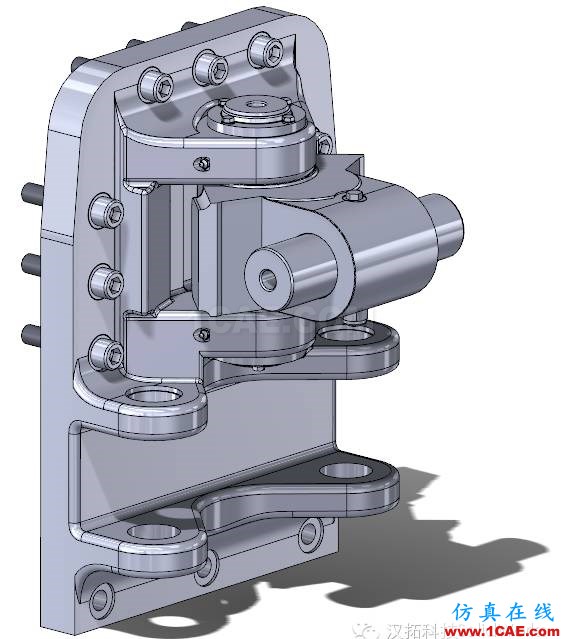

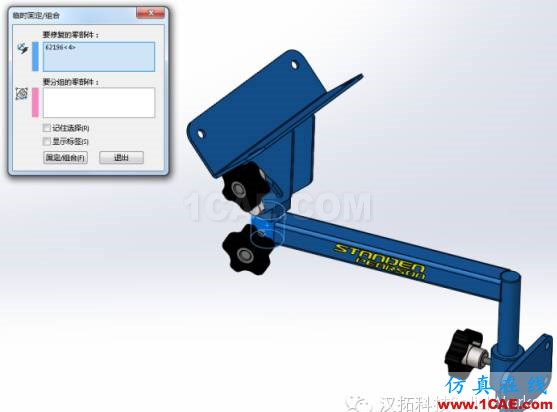

临时固定零件
※全局替换配合参考
-
修复配合错误
※选择功能增强
-
配合时部件可透明
-
相同部件
※复制多个零件并保留配合关系
※插入零件时可选择配置
※部件预览窗口
※虚拟子装配体
-
可选择使所有子部件为虚拟
※在特征管理器中重命名零件
保存时提示相关更新
※直接打开子装配体
※清除所有的未使用的零件或者特征
※移除所有的外观
※新功能
-
收藏夹

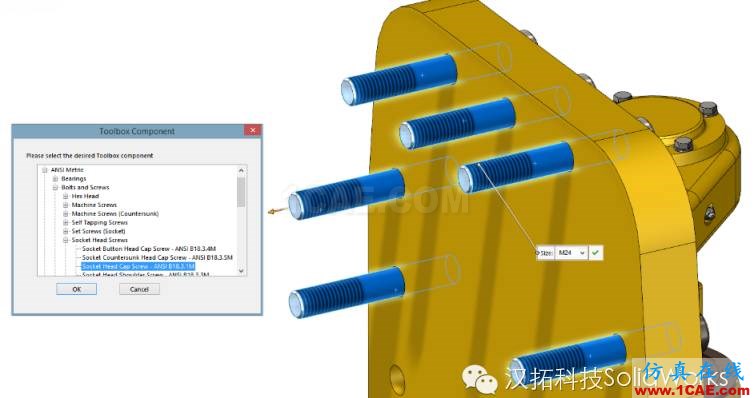

※编辑多个标准件增强
-

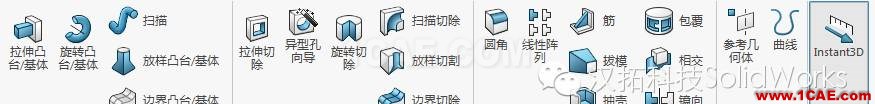

Instant 3D

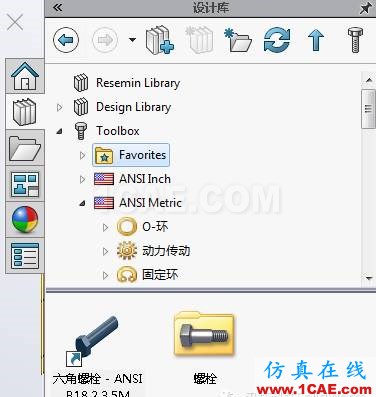

※更改标准件增强
