SOLIDWORKS分解功能可以对已有模型进行特征拆解,并可以直接调用分解出来的步骤加以重复利用。

例如下图,上面的图是已经绘制完成的齿轮,通过分解后可以得到下面的图中显示的特征并可以直接将分解的特征拖拽到其它零部件上来自动生成特征。

将已有模型进行分解:

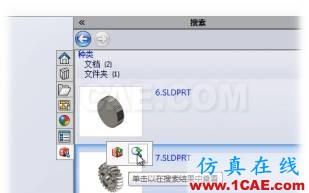

a) 通过搜索或者浏览找到需要分解的模型

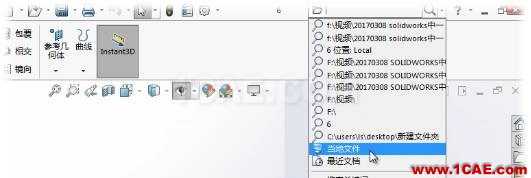

b) 分解模型,拆解获得模型特征和草图

重复利用已有特征和草图:

选中特征或草图直接拖拽到齿轮表面

注重操作中的这些小技巧,可以帮您节约不少时间,通过点击下面的视频进行学习吧!
