透析产品结构 | 操作视频

2017-03-23 by:CAE仿真在线来源:互联网

SOLIDWORKS Composer通常被用来生产产品的拆分动画以帮助我们理解产品,这样的过程不论是对于客户的讲解,或者内部的培训都是一个非常好的功能。这其中需要我们在产品视图中添加一些独特的“脚本”。

这样的脚本我们通常会使用标签的形式去呈现,但其实我们有更好的方式去实现,那就是使用“洋葱皮”功能来帮助我们更好的透析产品的设计细节。

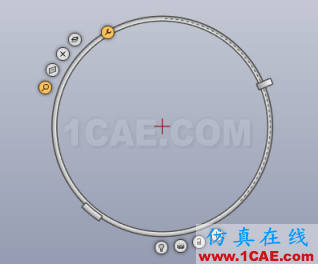

洋葱皮工具就是SOLIDWORKS Composer中的Digger工具,它可以帮助我们做多视角的模型视角穿透,以及动画状态下的细节呈现。

同时,Digger工具具有独立的关键帧,使用的时候需要考虑其与位置关键帧的关系,以达到动画的流畅性。可以通过空格等快捷键来控制它的开关。

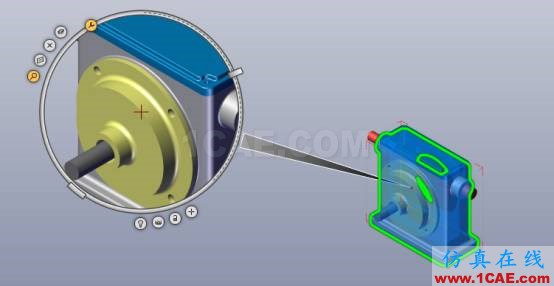

打开洋葱皮后最显著的功能是可以重点展示产品的细节。

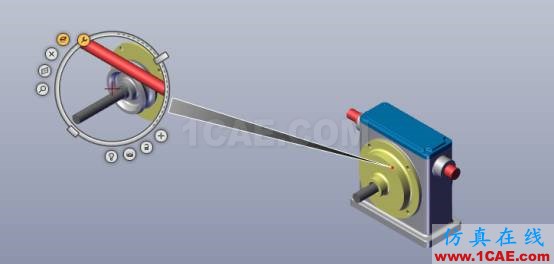

也可以像剥离洋葱一样完成产品的细节分割。

同样的,它还具备一些其他有趣的功能,大家可以在视频中学习。
