软件介绍: BlankWorks是一个基于SolidWorks环境快速展开工具,SolidWorks2007之前的3.0版本是一个好很好的工具,但是BlankWorks3.0在SolidWorks2008以后的版本里不能用了,不久前,FTI终于出了可以应用在SolidWorks 2008 2009下能用的4.0版本。 图片:
下载(111.98 KB)
2009-5-13 21:13
![]() 地址: |
BWinstall_v4.0.rar
_____________________________________________________________________________________

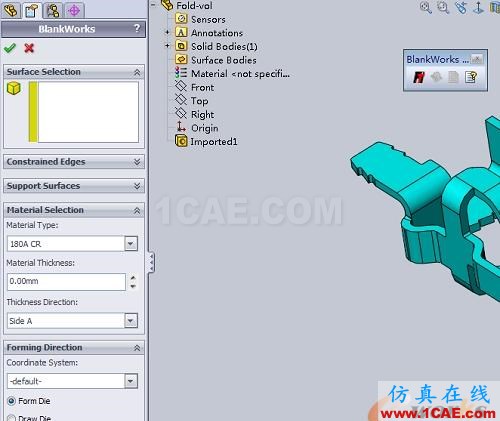

1 工作界面:
![[转载]SOLIDWORKS钣金展开插件blankworks V4.0带CRACK [转载]SOLIDWORKS钣金展开插件blankworks V4.0带CRACKsolidworks仿真分析图片2](http://www.1cae.com/i/g/69/6970b62519073c9c1d769f2826433ca1r.jpg)
图1 工作界面
2 菜单:
![[转载]SOLIDWORKS钣金展开插件blankworks V4.0带CRACK [转载]SOLIDWORKS钣金展开插件blankworks V4.0带CRACKsolidworks仿真分析图片3](http://www.1cae.com/i/g/26/26b1bf2467b1ba7cbec5440eae7d2ae0r.jpg)
图2 blankworks菜单
3 分析步骤详解:
感觉比起blankworks3.0
,功能更简单了,不用再手动的处理网格了,程序全自动的处理了,分析的步骤也更简单了,一共6步:
(1)Click the BLANKWORKS icon on
the BLANKWORKS Toolbar, or select BLANKWORKS > Setup
from the main SolidWorks
menu.
点菜单或者工具栏中的“setup”按钮,启动设置界面。
![[转载]SOLIDWORKS钣金展开插件blankworks V4.0带CRACK [转载]SOLIDWORKS钣金展开插件blankworks V4.0带CRACKsolidworks仿真分析图片4](http://www.1cae.com/i/g/57/57a1efb36444aaeb9f5a87f43ff2a306r.jpg)
图3
(2)Select all surfaces to be flattened, it can be either the entire
model or only the flanges (flange
unfold). These surfaces can
either be top, bottom, or mid-surface.
选择要展开区域的曲面(一定要是曲面,可以是上下表面或者中面。)。
![[转载]SOLIDWORKS钣金展开插件blankworks V4.0带CRACK [转载]SOLIDWORKS钣金展开插件blankworks V4.0带CRACKsolidworks simulation分析案例图片5](http://www.1cae.com/i/g/84/8416252f70a498cf270e1d613e430455r.jpg)
图4
(3)Define any Constrained Edges and any Support Surfaces (curved
binder / unfolding surfaces) as applicable.
定义对称边线。和展开基准平面(没有就算了)。
![[转载]SOLIDWORKS钣金展开插件blankworks V4.0带CRACK [转载]SOLIDWORKS钣金展开插件blankworks V4.0带CRACKsolidworks simulation分析案例图片6](http://www.1cae.com/i/g/a1/a13bcc7286de127ae8a4a23c7a9e8659r.jpg)
图5
(4)Define the Material Type & Thickness, as well as
the Thickness Direction.
定义材料、厚度,最好还有厚度的方向(中间面就免了)。
![[转载]SOLIDWORKS钣金展开插件blankworks V4.0带CRACK [转载]SOLIDWORKS钣金展开插件blankworks V4.0带CRACKsolidworks simulation分析案例图片7](http://www.1cae.com/i/g/8e/8e15bef0c03d4af3c2a0c6f34441a840r.jpg)
图6
(5)Define the forming coordinate system (press direction) or select
the Auto Tipping function. The Z-axis of the defined coordinate
system will be used as the press direction during the analysis. The
default tipping direction is the global
Z-axis. If the default axis is
NOT used, the blank will be created on the X-Y plane of the defined
coordinate system. Define the
forming process as either Draw Die or Form Die.
定义展开的坐标系(冲压方向)。全局坐标系的Z轴为默认的自动展开的方向,假如此项没有定义,则自动会在XY基准面上展开。
![[转载]SOLIDWORKS钣金展开插件blankworks V4.0带CRACK [转载]SOLIDWORKS钣金展开插件blankworks V4.0带CRACKsolidworks simulation分析案例图片8](http://www.1cae.com/i/g/4b/4bd83c20e2185f7c0fcf11b91b15a3f7r.jpg)
图7
(6)Define the mesh generation parameters by selecting one of the
three options available: Low, Medium, or
High. The default setting is
Medium. Select the check box for Fill All Holes if you would like
the holes to be filled in during meshing and for blank
development
定义网格划分的质量,默认为良好。(还可以指定自动补齐所有孔)。
![[转载]SOLIDWORKS钣金展开插件blankworks V4.0带CRACK [转载]SOLIDWORKS钣金展开插件blankworks V4.0带CRACKsolidworks simulation应用技术图片9](http://www.1cae.com/i/g/89/89f2d74d0ad7cd63370560b481084a3ar.jpg)
![[转载]SOLIDWORKS钣金展开插件blankworks V4.0带CRACK [转载]SOLIDWORKS钣金展开插件blankworks V4.0带CRACKsolidworks simulation应用技术图片10](http://www.1cae.com/i/g/1b/1b7e0580c1de09220675e795053c9660r.jpg)

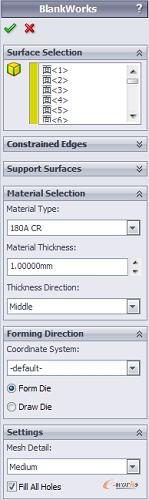

实例1:
![[转载]SOLIDWORKS钣金展开插件blankworks V4.0带CRACK [转载]SOLIDWORKS钣金展开插件blankworks V4.0带CRACKsolidworks simulation应用技术图片11](http://www.1cae.com/i/g/b3/b3bd804ab98d051cff8b1c3f03d8f3e6r.jpg)
![[转载]SOLIDWORKS钣金展开插件blankworks V4.0带CRACK [转载]SOLIDWORKS钣金展开插件blankworks V4.0带CRACKsolidworks simulation应用技术图片12](http://www.1cae.com/i/g/5d/5d91c2541854100330ad329aa572ad53r.jpg)

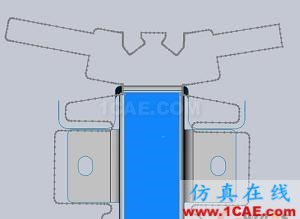

图9
图9所示的例子选择了所有孔自动补齐,网格质量中。设置如图10所示:计算时间:30秒,得到结果质量很好。

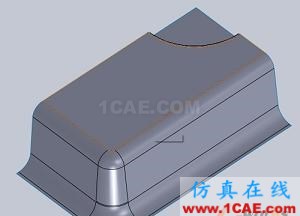

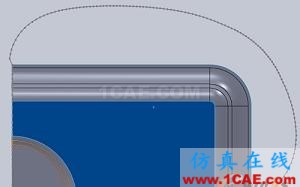

实例2:
![[转载]SOLIDWORKS钣金展开插件blankworks V4.0带CRACK [转载]SOLIDWORKS钣金展开插件blankworks V4.0带CRACKsolidworks simulation学习资料图片13](http://www.1cae.com/i/g/26/26887889fa4f82206889b581243dd264r.jpg)
![[转载]SOLIDWORKS钣金展开插件blankworks V4.0带CRACK [转载]SOLIDWORKS钣金展开插件blankworks V4.0带CRACKsolidworks simulation学习资料图片14](http://www.1cae.com/i/g/00/00a378cb35807d575fda6223e41f51f6r.jpg)
![[转载]SOLIDWORKS钣金展开插件blankworks V4.0带CRACK [转载]SOLIDWORKS钣金展开插件blankworks V4.0带CRACKsolidworks simulation学习资料图片15](http://www.1cae.com/i/g/3b/3b2a4d9f5507d000e0f152aa175ef600r.jpg)

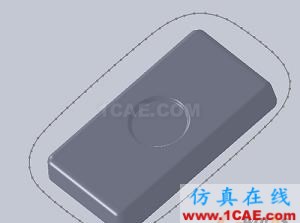

图10
2008冲压仿真的第二章的例子,测试其1/4展开能力,MID网格计算时间:10秒。质量一般,用高品质再试试,计算报错,不能正常进行。切换成整体的:不对称。结果还可以。

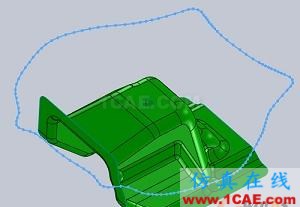

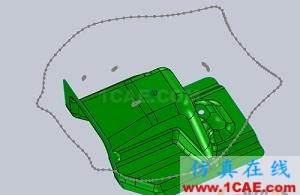

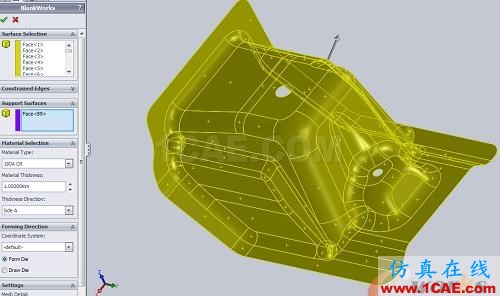

实例3:
![[转载]SOLIDWORKS钣金展开插件blankworks V4.0带CRACK [转载]SOLIDWORKS钣金展开插件blankworks V4.0带CRACKsolidworks simulation学习资料图片16](http://www.1cae.com/i/g/d2/d2aac74ff7eba6c42d5cdf30436681e1r.jpg)
![[转载]SOLIDWORKS钣金展开插件blankworks V4.0带CRACK [转载]SOLIDWORKS钣金展开插件blankworks V4.0带CRACKsolidworks simulation分析案例图片17](http://www.1cae.com/i/g/89/8926719b11e1152fd9e9c3ec7022b747r.jpg)
![[转载]SOLIDWORKS钣金展开插件blankworks V4.0带CRACK [转载]SOLIDWORKS钣金展开插件blankworks V4.0带CRACKsolidworks simulation分析案例图片18](http://www.1cae.com/i/g/1a/1ab6f19af19ced9c4efc62dadb48b4cdr.jpg)
图11
没有填补孔,孔自动填补:从面上看,质量还可以。
4 结论:
1:零件最好还是用整体的分析,局部对称的有问题。折弯件的展开质量比较高。
2:每次分析完后,要重新分析,信息需要重新输入,不方便。
3:计算的速度比起以前要快一些,而且不需要用户输入网格尺寸了,对于一般用户来说,更方便了。但是对于专业用户来说,就整体说,还是目前SolidWorks平台下最方便的展开工具之一。
