SolidWorks曲线(一)
分割线
将实体(草图、实体、曲面、面、基准面、或曲面样条曲线)投影到 曲面或平面。并将所选的面分割为多个分离的面,从而允许您选取每一个面。
命令:插入——曲线——分割线
几个选项的介绍:
投影:将草图投影到曲面上,并将所选的面分割。
轮廓:在一个圆柱形零件上生成一条分割线。并将所选的面分割。(曲面外形的 分模常用的方法)

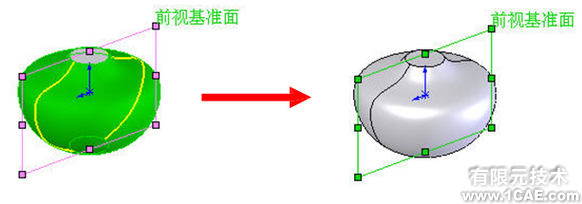

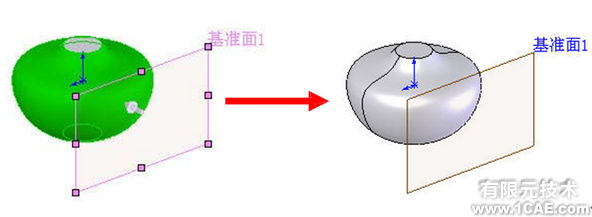

交叉:以交叉实体、曲面、面、基准面、或曲面样条曲线分割面。(简单的说是所选面与其他曲面或者平面的交线来分割所选面)
其他选项含义:
分割所有:分割穿越曲面上的所有可能区域。
自然:分割遵循曲面的形状。
线性:分割遵循线性方向。
投影曲线
从草图投影到模型面或曲面上,或从相交的基准面上绘制的线条。
几个选项的介绍:
草图到面:在基准面中绘制的草图曲线投影到试题的某一个面上, 从而生成一条 3D 曲线。
草图到草图:在相交的两个基准面上 分别绘制草图,两个草图各自沿垂直方 向投影在空间中相交生成一条 3D 曲 线。(比如做拉伸弹簧的常有这一步骤 来做扫描路径)

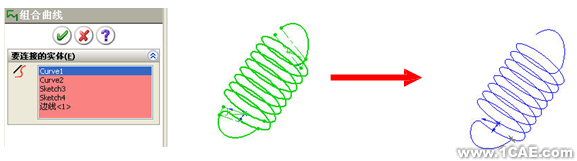

组合曲线:通过将曲线、草图几何和模型边线组合为一条单一曲线来生成组合曲线。使用该曲线作为生成放样或扫描的引导曲线。
注意:生成组合曲线的个段线(曲线、草图几何、模型边线)必须互相连接
通过 XYZ 点的曲线
通过 X、Y 和 Z 座标列中的单元格里点座标生成的样 条曲线。(操作不做详细介绍)

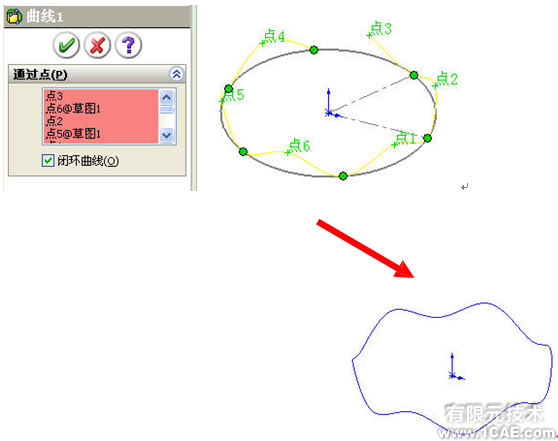

通过参考点的样条曲线
利用定义的点或已存在的端点作为曲线型值点而生 成的样条曲线。
