SolidWorks曲面特征

拉伸、旋转、扫描、放样曲面和实体特征的理解一样,对于前面两种不做特别介绍。


                                                 拉伸曲面                                                             旋转曲

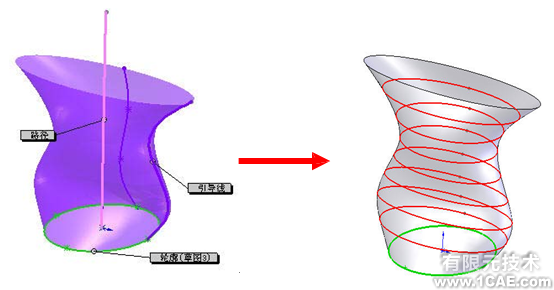

扫描曲面:

通过沿着一条路径移动轮廓(截面)来生成曲面。

遵循的规则:
1.  轮廓可以是闭环的也可以是开环的。
2.  路径可以为开环或闭环。
3.  路径可以是一张草图、一条曲线或一组模型边线中包含的一组草图曲线。
4.  路径的起点必须位于轮廓的基准面上。
5.  不论是截面、路径或所形成的实体,都不能出现自相交叉的情况。

进一步的理解:

路径控制扫描的方向,引导线控制扫描过程中各截面的形状和尺寸。(也就 是说曲面的截面在扫描过程中形状随引导线的变化而变化)

扫描过程中各截面的形状和尺寸参考轮廓(启始截面),也就是说扫描过程 中各截面和轮廓(启始截面)相同或者相似。比如轮廓(启始截面)是个圆,在 扫描过程中各截面都是圆,不会变成椭圆或者其他形状(可能 06 版本有特殊情 况出现)。

穿透与重合

用数学的“子集”概念来表示:如右图 穿透一定重合,重合不一定穿透。 重合:一个基准面的垂直投影方向上的完全重叠。 穿透:三个基准面的垂直投影方向上的完全重叠。

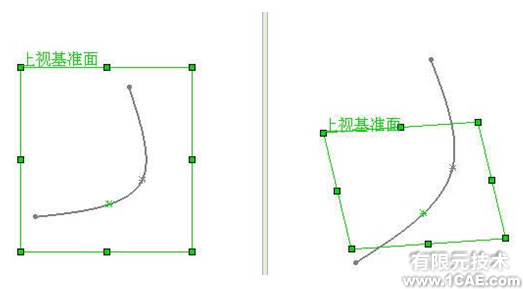

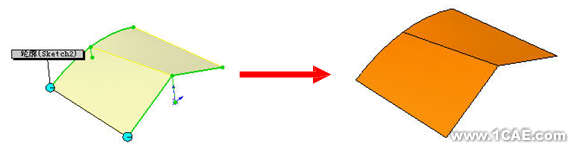

放样曲面:

通过在轮廓之间进行过渡从而生成曲面。

注意点:
1.  每个轮廓截面建立的基准面不一定要平行。
2.  可在单一 3D 草图内生成所有剖面和引导线草图。
3. 放样时候接头的控制(放样曲面界面里面,选择轮廓,出现预览后,右击 绘图区域,选择显示所有接头,可以看到接头),接头对放样曲面的外形影 响非常大,是放样中特别要注意的地方。

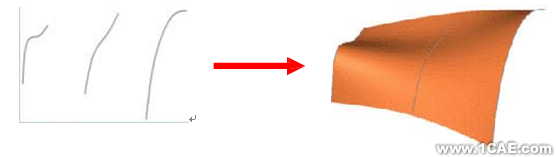

无引导线

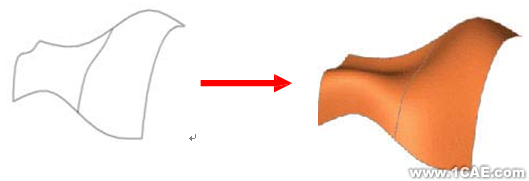

有引导线

接头对放样曲面的外形影响:

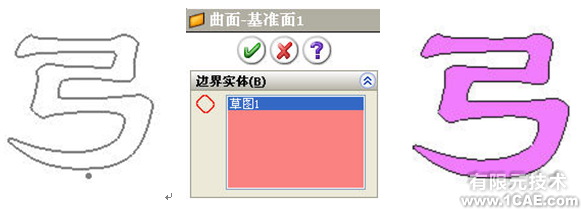

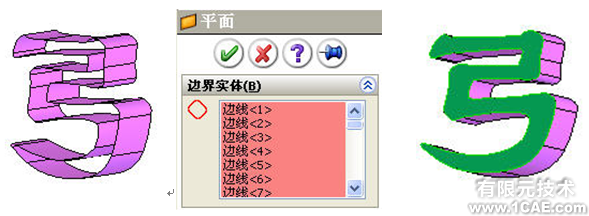

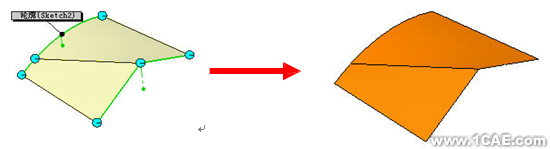

平面区域:

由一个 2D 草图或者由零件上的一个封闭环(必须在同一个平面上),生成一个有限边界组成的平面表面。

等距曲面:

又可以称为复制曲面,等距一个曲面从而生成新的曲面。可以零距离等距。

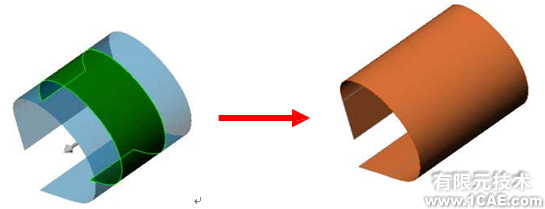

延伸曲面:

可以通过选择一条边线、多条边线,或一个面来延伸曲面。

延伸类型:

同一曲面:沿曲面的几何体延伸曲面。 线性:沿边线相切于原有曲面来延伸曲面。

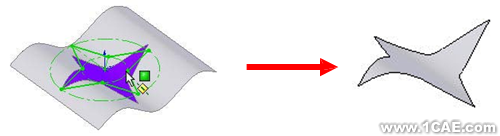

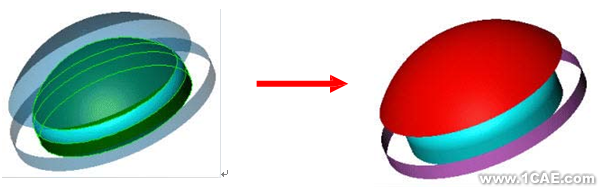

裁剪曲面:

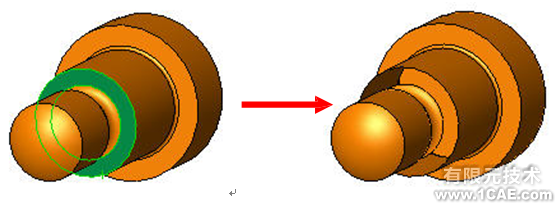

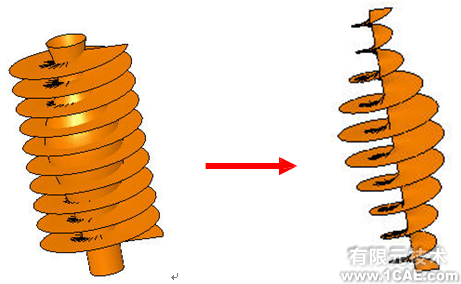

删除面:

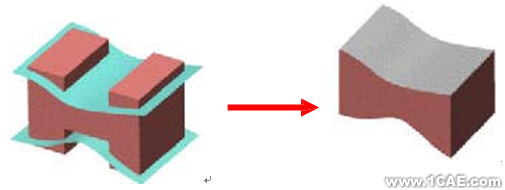

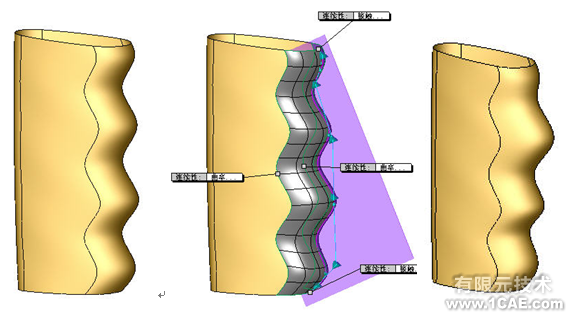

替换面:

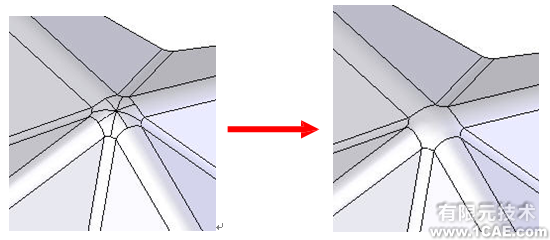

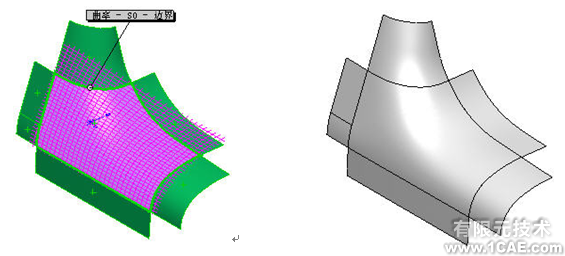

填充曲面:

需要注意边界条件,和辅助面的边界与相邻面的过度情况。

填充界面还有个约束的选项,可以选择约束线或者约束点来作为约束,可以控制填充面内部的形状或者走势。

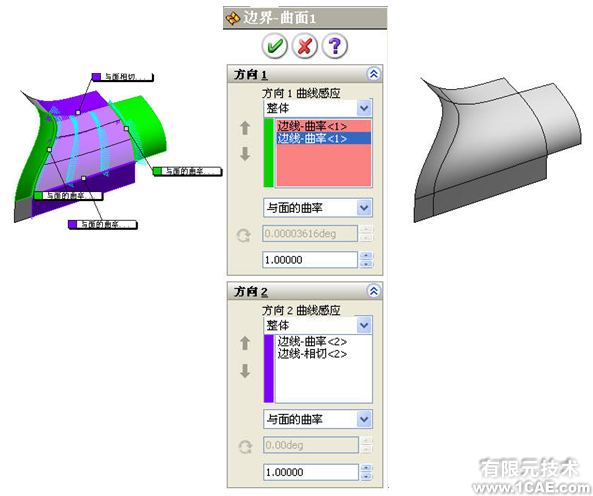

边界曲面:

个人理解是它的走势和放样一样,可以理解为两个方向上的放样。

任意多边形:

也就是一般常说的自由曲面,现在只能处理四个边界的曲面,灵活方便的改变曲面的形状和边界的约束条件。
