SolidWorks工作环境
1.启动SolidWorks和界面简介
安装SolidWorks后,在Windows的操作环境下,选择【开始】→【程序】→【SolidWorks 2006】→【SolidWorks 2006】命令,或者在桌面双击SolidWorks 2006的快捷方式图标
,就可以启动SolidWorks 2006,也可以直接双击打开已经做好的SolidWorks文件,启动SolidWorks 2006。
图1-1是SolidWorks 2006启动后的界面。
图1-1 SolidWorks界面
这个界面只是显示几个下拉菜单和标准工具栏,选择下拉菜单【文件】→【新建】命令,或单击标准工具栏中按钮
,出现“新建SolidWorks文件”对话框,如图1-2所示。
图1-2 “新建SolidWorks文件”对话框
这里提供了类文件模板,每类模板有零件、装配体和工程图三种文件类型,读者可以根据自己的需要选择一种类型进行操作。这里先选择零件,单击【确定】按钮,则出现图1-3所示的新建SolidWorks零件界面。
图1-3 新建SolidWorks零件界面
这里有下拉菜单和工具栏,整个界面分成两个区域,一个是控制区,另一个是图形区。在控制区有三个管理器,分别是特征设计树、属性管理器和组态管理器,可以进行编辑。在图形区显示造型,进行选择对象和绘制图形。特别是下拉菜单几乎包括了SolidWorks 2006所有的命令,如果在常用工具栏没有显示的不常用的命令,可以在菜单里找到;常用工具栏的命令按钮,可以自己根据实际使用的情况自己确定,后面将介绍工具按钮的设置。
其中图形区的视图选择按钮,是SolidWorks 2006新增功能,单击倒三角按钮,可以选择不同的视图显示方式,如图1-4所示。
若在图1-1中单击下拉菜单【文件】→【打开】命令,或单击标准工具栏中按钮
,出现“打开”文件对话框,如图1-5所示。其中具体操作就是Windows界面的操作,相信读者自己应该会做的。
图1-4 视图选择按钮 图1-5 “打开”文件对话框
然后单击【文件】→【保存】命令,或单击标准工具栏中按钮
,出现“另存为”对话框,如图1-6所示。这时,读者就可以选择自己保存文件的类型进行保存。如果想把文件换成其他类型,只需单击【文件】→【另存为】命令,在出现的“另存为”对话框中选择新的文件类型进行保存。
图1-6 “另存为”对话框
2.快捷键和快捷菜单
使用快捷键和快捷菜单及其鼠标是提高作图速度及其准确的重要方式,在Windows操作里面有很多使用它们的,这里主要介绍SolidWorks快捷命令的使用和鼠标的特殊用法,简单介绍如下:
(1)快捷键
快捷键的使用和Windows的快捷格式基本上一样,用Ctrl+字母,就可以进行快捷操作,这里就不详细介绍了。
(2)快捷菜单

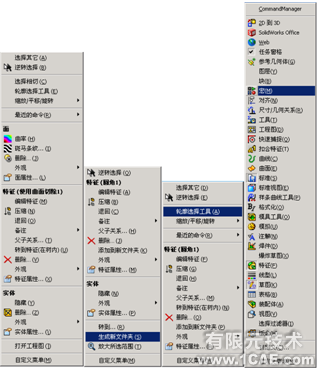

在没有执行命令时,常用快捷菜单有四种:一个是图形区的,一个是零件特征表面的,一个是特征设计树里面单击其中一个特征,还有就是工具栏里面的,单击右键后就出现如图1-7所示快捷菜单。在有命令执行时,单击不同的位置,也会出现不同的快捷菜单,这里就不一一介绍了,读者可以自己在实践中慢慢体会。
零件特征表面 特征设计树 图形区 工具栏
图1-7 快捷菜单
(3)鼠标按键功能
左键:可以选择功能选项或者操作对象。
右键:显示快捷菜单。
中键:只能在图形区使用,一般用于旋转、平移和缩放。在零件图和装配体的环境下,按住鼠标中键不放,移动鼠标就可以实现旋转;在零件图和装配体的环境下,先按住Ctrl键,然后按住鼠标中键不放,移动鼠标就可以实现平移;在工程图的环境下,按住鼠标的中键,就可以实现平移;先按住Shift键,然后按住鼠标中键移动鼠标就可以实现缩放,如果是带滚轮的鼠标,直接转动滚轮就可以实现缩放。
