SolidWorks 2009十大亮点

2013-05-15  by:广州有限元分析、培训中心-1CAE.COM  来源:仿真在线

作者: e-works 整理 来源: e-works
关键字: 三维CAD SolidWorks 2009

2008年9月,DS SolidWorks公司发布了今年的新版本SolidWorks Premium 2009 ,其拥有250 项以上的增强功能、卓越的速度和突破性的性能。新版本最根本的目标是简化工程设计人员的软件操作;从全局上缩短产品开发的整个周期。针对组合件、大型工程图与一般常用指令三大项目,新版本相比SolidWorks 2008的效率分别提高2.6倍、6.2倍和8倍。整体效率提高达到65%,按此计算,以往需耗费一个月的工作现在在两个星期内即可完成。

    SolidWorks 2009 十大亮点

    ·大型装配体和工程图的性能改进;
    ·Speedpak (简化大型装配体);
    ·仿真顾问;
    ·完全的BOM管理;
    ·仿真传感器;
    ·ECAD与MCAD的集成;
    ·2D工程图的加强;
    ·钣金(由实体直接转换而来);
    ·模具功能的加强;
    ·装配间隙的检查

    1、大型装配体处理功能的改进

    SolidWorks 2009 已针对大型复杂装配体提高了性能。 提高性能的命令包括: 窗口选择,复制、添加、保存和删除子装配体,以及添加和编辑配合。


SolidWorks 2009十大亮点solidworks仿真分析图片图片1


    2、Speedpak (简化大型装配体)

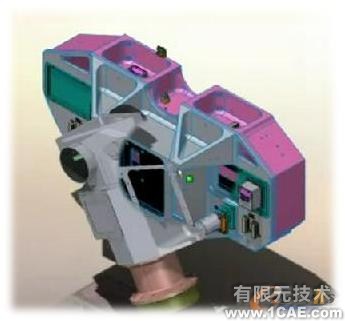

    功能1、选择性的使用内存。SpeedPak 让用户对桌面资源的实用更具策略性,从而在不牺牲图形细节和工程图的精度下处理复杂的子装配体。就像在SolidWorks其他地方编辑子装配体一样,在SpeedPak中选择需要的面和零部件,指定其为关键的面和孔,这些面和孔将被用于安装到更大的装配体上。


SolidWorks 2009十大亮点solidworks仿真分析图片图片2

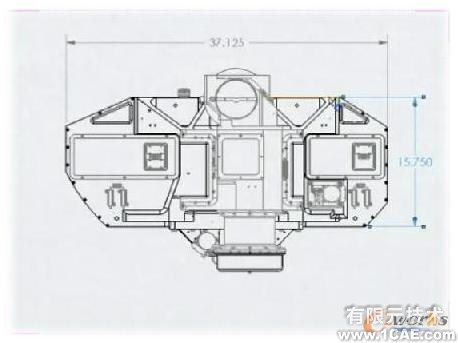

    当将一个SpeedPak子装配体装配到更大的装配体时,视觉效果上可以看到所有的图形细节,实际上只有那些被SpeedPak选中的面和孔会使用计算机资源,而装配之后的模型仍然完整。


SolidWorks 2009十大亮点solidworks仿真分析图片图片3


    功能2、高效协作。可以使用SpeedPak与其他SolidWorks用户分享装配体,但不必发送所有相关的零部件文件,因为相关的零部件信息都储存在装配体内。

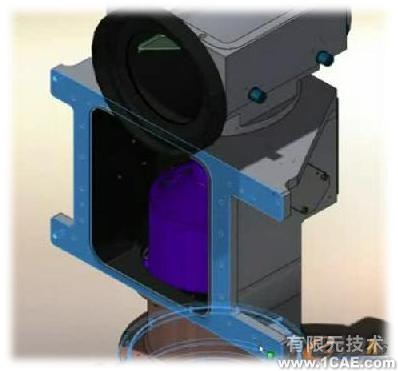

    功能3、快速绘制工程图并保留图形精度。在SpeedPak绘制工程图过程中,工程图中的细节会始终存在并与SpeedPak零部件充分交互,可以执行所有的常规出详图任务,包括尺寸标注或生成材料明细表。


SolidWorks 2009十大亮点solidworks仿真分析图片图片4


    3、仿真顾问

    许多模型设置菜单中都添加了"仿真顾问",几乎可以在仿真的每一阶段中提供专家意见。 系统通过直观的问答工作流程,提示用户选择更有效更准确的方法,因为在项目之初这些方法可能并不明确。

    4、完全的BOM管理

    ·支持 SolidWorks 工程图和装配体材料明细表
     SolidWorks 企业级 PDM(产品数据管理)现在显示在 SolidWorks 装配体和工程图文件中创建的材料明细表。 在 SolidWorks 2009 材料明细表中所做的编辑将自动反映在 SolidWorks Enterprise PDM 系统中。

    ·切割清单和焊件材料明细表
    使用管理工具内新的材料明细表类型功能,用户就可以显示某个多实体零件的切割清单或焊件材料明细表 (BOM)。 这些材料明细表显示在"材料明细表"选项卡中,可以通过下拉式清单进行选择。

    5仿真传感器

    传感器监控零件和装配体的中的所选属性,并且在值偏离用户指定的限制时发出警报。 传感器的类型包括质量特性、测量、干涉和 SolidWorks 仿真数据。 SolidWorks 仿真中的传感器工具可以让用户设置设计目标,如许用应力、许用位移,甚至包括零件重量。 传感器会跨多个算例监控结果,并在违反任何设计目标时向用户发出警告。

    6  ECAD与MCAD的集成

    ·IDF 和 PADS ASCII 导入CircuitWorks 可以自动地创建准确的电路板的 SolidWorks 装配体及其部件,如有需要,还可以在装配体内显示轮廓外形、禁止布线区、区域和注解。 由于 CircuitWorks 是一个双向系统,使用 CircuitWorks 可以将 SolidWorks 零件和装配体以 IDF 文件格式导出,因此可以把它们导回 ECAD 系统。 然后用户可以放置剩余的电气部件和互联等宽线。

    ·电气部件库可用更为复杂的模型替换 CircuitWorks 创建的部件,从而供 SolidWorks 2009 在随后的电路板设计中使用。 CircuitWorks 库允许用户定义哪个零件或装配体用于代表一个部件。

    7、2D工程图的加强

    SolidWorks 有许多针对工程图的增强功能,包括: 支持自定义工程图标准、在工程图上全面编辑材料明细表、改进的详图定位控制、新的打印选项、自定义线条粗细和样式以及对草图开槽出详图。


SolidWorks 2009十大亮点solidworks仿真分析图片图片5

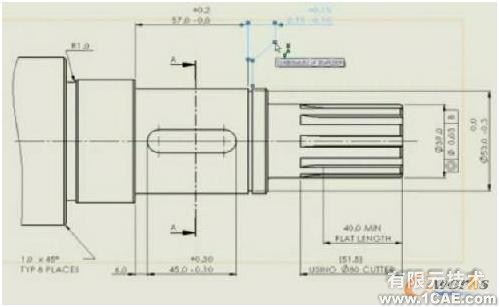

    利用这些增强功能,要给带有线性尺寸的细小特征出详图出详图,就跟在延伸线上加一个转折并拉到所需位置一样简单。给孔、倒角、直径和圆角的引线添加、转折也同样方便,使得工程图更见简洁易读。

    过去圆角和倒角的位置是由零件的建模方式决定的,在SolidWorks 2009中可以把尺寸标注引线拖放到同一特征的另一条边线上。与孔的标注一样,如果一个阵列中第一个孔的位置与工程图不符,只需要把它拖放到阵列中的另一个实例上,即可修改。

    8、钣金(由实体直接转换而来)

     工程师经常创作出初步的实体设计,这些设计将被制作成钣金零件。 SolidWorks 2009 可对这一过程进行自动化处理。 用户可以设计一个实体零件以满足空间需求,然后指定材料厚度、折弯边线以及所需切口。 SolidWorks 会自动将零件转换成钣金。

    9、模具功能增强

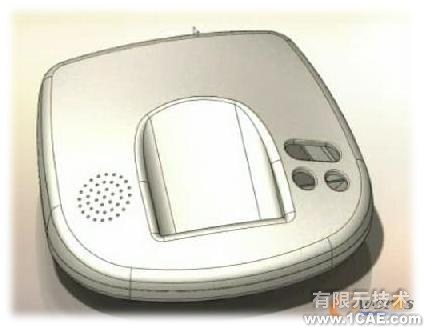

    ·塑料零件设计特征 - 唇缘和凹槽以及带拔模的筋
     新功能可以帮助塑胶模具或铸造零部件设计人员更好、更快的设计产品。自动创建唇缘和凹槽扣合特征,以便对齐和装配塑料零件。 当将拔模应用于一个筋特征时,用户可以指定与零件其余部分交叉的筋部位的厚度。


SolidWorks 2009十大亮点solidworks simulation学习资料图片6


    10、装配间隙的检查

    "间隙检查"使您能够检查某个装配体内所选部件之间的间距,并且报告不符合指定最小值的间隙。 这个功能是对"干涉检查"的补充,也包含在 SolidWorks 2009 中。
