SolidWorks工程图中绘制中心符号线和中心线
1.7 中心符号线和中心线
可以利用中心符号线、中心线等注解,在工程图中标记圆心位置。
1.7.1 中心符号线
利用【中心符号线】命令,用户可以在所选择的圆形边上建立中心符号线或中心点。如果用户选择圆,则插人中心符号线;选择圆弧,则建立中心点。
1.7.2 添加中心符号线
中心符号线应该在尺寸和添加注解之前添加到工程图中,用户可以修改它们的尺寸或者外观。
步骤16添加中心符号线

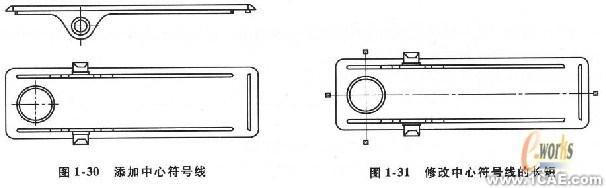

在前视图和投影视图中添加单一中心符号线,如图1—30所示。
步骤17修改中心符号线的长短
在投影视图中拖动中心符号线的端点,可改变其长度,如图1—31所示。
1.7.3 中心线

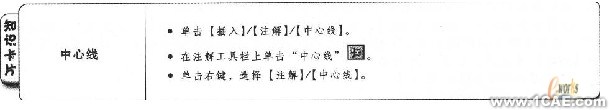

中心线是以点画线表示的直线,添加到具有圆弧形式的视图中。
1.7.4 添加中心线
中心线应该在尺寸和添加注解之前添加到工程图中,用户可以修改它们的尺寸或者外观。
步骤18添加圆柱面上的中心线

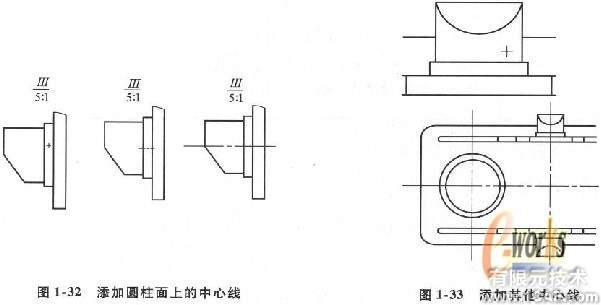

在局部视图Ⅲ中,选择圆柱面添加中心线,并拖动中心线的端点改变其长度,如图l一32所示。
步骤19添加其他中心线
选择投影视图上的特征“circular Boss”,添加中心线,改变中心线长度使之穿过所有凸台,如图1—33所示。
