SolidWorks工程图绘制实例
生成如下所示工程图。工程图包含多个视图、中心线、中心符号、以及尺寸。
打开: <安装目录>\samples\tutorial\30minute\pressure_plate.sldprt。
一. 生成新工程图(Creating a New Drawing)
1. 单击标准工具栏上的从零件/装配体制作工程图
,然后单击确定。
SolidWorks 生成工程图并开始放置模型视图的过程。
2. 单击标准工具栏上的选项
。
3. 在系统选项标签上,选择工程图、显示样式。
4. 在在新视图中显示切边下选择移除以隐藏圆角化面之间的过渡边线,然后单击确定。
5. 在 PropertyManager 中:
• 在方向下选择 *上视
。
• 在选项下消除选择自动开始投影视图以阻止投影视图 PropertyManager 在您放置正交模型视图时自动开始。
• 在显示样式下单击消除隐藏线
。
6. 将指针移到图形区域,然后单击来放置视图。
7. 在 PropertyManager 中,单击
。

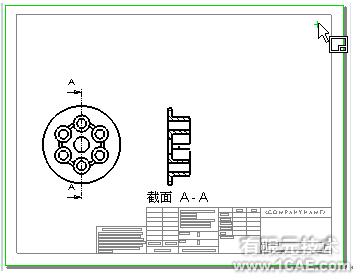

二. 生成剖面视图(Creating a Section View)
1. 单击工程图工具栏上的剖面视图
。
2. 将指针移动到压力盘的外边线上,直到中心点出现。
3. 将指针移动到盘的中心点上面。
4. 单击来开始剖切线。
5. 将指针直接移动到盘之下。
6. 单击来结束剖切线。
7. 将指针移到右面来放置视图并单击来结束。
8. 在剖切线下选择反向以反转剖面视图的方向。
9. 单击
。
三. 生成局部视图(Creating a Detail View)
1. 单击工程图工具栏上的局部视图
。
2. 在剖面视图上移动指针然后单击来放置局部圆的中心。
3. 移动指针来定义局部圆并单击来结束。
4. 移动指针来放置局部视图,然后单击来添加视图。
5. 单击标准工具栏上的保存
。
6. 接受默认文件名称,然后单击保存。
7. 如果提示保存参考的模型也保存零件,单击是。
四. 生成等轴测视图(Creating an Isometric View)
1. 单击工程图工具栏上的模型视图
。
2. 在 PropertyManager 中,在要插入的零件/装配体下单击压力盘(Pressure Plate)。
3. 单击下一步
。
4. 在方向下单击 *等轴测
。
5. 在显示样式下单击上色
。
6. 移动指针来放置视图。
7. 单击
。
如果视图在工程图纸上没处于正确位置,您可拖动视图。将您的指针移动到视图上,直到指针变成
,然后拖动视图。
五. 添加中心符号线(Adding Center Marks)
1. 单击注解工具栏上的中心符号线
。
2. 在上视中,如图所示单击阵列中高凸台之一的外边线。
3. 在图形区域中单击
将中心符号线增殖到阵列中的所有其它孔。
4. 单击
。
六. 添加中心线(Adding Centerlines)
1. 单击注解工具栏上的中心线
。
2. 在剖面视图中,选择顶孔的两条边线。
中心线在两条边线之间出现。
3. 为剖面视图和局部视图中的其它孔重复来添加另三条中心线。
4. 单击
。
七. 放置尺寸(Placing Dimensions)
1. 单击标准工具栏上的选项
。
2. 在文件属性标签上,选择出详图、尺寸。
3. 消除选择添加默认括号在工程图中无括号显示参考尺寸,然后单击确定。
4. 单击尺寸/几何关系工具栏上的智能尺寸
。
5. 将指针移动到上视的外边线并单击。
6. 移动指针来放置尺寸并单击。直径尺寸 128 出现。
7. 添加三个其它直径尺寸:
a. 单击圆的边线。
b. 移动指针来放置尺寸并单击。
8. 移动到局部视图并选择盘的左边线。
9. 选择盘的右边线。
10. 移动指针来放置尺寸并单击。长度尺寸 37 出现。
11. 将两个其它尺寸放置到局部视图上。
八. 修改尺寸文字(Modifying the Text of Dimensions)
1. 选择圆柱凸台直径 (27) 尺寸。
2. 在 PropertyManager 中,在尺寸文字下在 <MOD-DIAM>(模型-直径) 前单击。
3. 键入 6X,然后单击
,尺寸现在表示工程图中有相同大小的六个圆柱。
4. 为圆柱凸台孔直径 (15) 尺寸重复步骤 1 到 3。
5. 选择中心孔直径 (25) 尺寸。
6. 在 PropertyManager 中的尺寸文字下,在 <DIM>(尺寸)后单击。
7. 键入 THRU(贯穿),然后单击
。尺寸现在表示一完全贯穿切除。

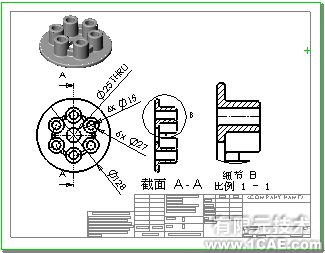

这样工程图就完成了。
九. 修改尺寸数值(Modifying the Value of Dimensions)
工程图与零件相联接。如果一个文件变更,则另一文件亦更改。
1. 单击窗口、横向平铺以同时显示零件和工程图窗口。
2. 在零件窗口的 FeatureManager 设计树中双击第二个 Cut-Extrude(切除-拉伸)特征,高圆柱孔。
3. 双击直径尺寸(15)。
4. 在修改框中:
• 键入 10。
• 单击
。
• 单击
。
原有孔和阵列实例更新以反映新的大小。
5. 单击工程图窗口。
注意所有四个工程图视图和尺寸更新以反映新的大小。
6. 单击保存以保存您的操作。
7. 如果提示保存参考的模型也保存零件,单击是。
