Solidworks有限元实例——Retarder减速机

1 设计要求:

该装置为一减速机,该机构主要用于需要变速的场合,设计工作载荷为2000N。

2 分析零件

件1本体零件是主要的承载零件,因此,这里对本体零件进行静强度校核。

3 分析目的

验证件1本体零件在给定的载荷下静强度是否满足要求;

4 分析结果

零件的材料选用灰铸铁,极限应力151.6MPa。按照书中尺寸进行建模,件1本体零件的体积为198.6cm³。

根据零件的工作情况,对该零件进行静力分析,结果如图1-28所示。模型的最大von Mises为93.7MPa,零件的安全系数约为1.6。零件安全。

5 零件改进

由图1-28零件的应力云图可以看出,零件上的最大应力为93.7MPa,零件上应力小的部分比较多,同时考虑零件的结构,如钻螺纹孔等,可以对一些应力较小的部位减小厚度,从而减轻零件的质量。改进后两个零件的体积为171.6cm³。

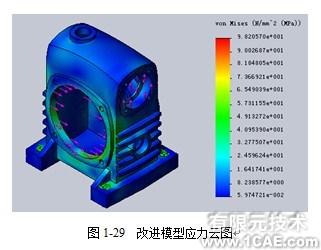

对改进后的模型运行静力分析,结果如图1-29所示:最大von Mises为98.2MPa,安全系数约1.5,零件是安全的。

6 成本节约

本体零件原来的体积为198.6cm³,改进后零件的体积为171.6cm³,每件体积减少了27cm³,每件减少的重量为194.4g,如果生产10000件,那么总共可节省材料1994kg,以当前灰铸铁的市场价格为8000元/吨,那么可以节省15952元。
