Solidworks“系统选项”——“FeatureManager”
欲设定 FeatureManager 设计树选项:
-
单击选项
(标准工具栏),或者单击工具、选项。
-
选择 FeatureManager。
-
设定以下所述选项,然后单击确定。
全部重设将所有系统选项(不仅仅是激活页面上的选项)返回到系统默认。
滚动显示所选项目。FeatureManager 设计树自动滚动来显示与图形区域上所选项目相关的特征。
对于复杂的零件和装配体,推荐消除此选项。若想滚动到特征,在图形区域中用右键单击该特征再选择到特征(在树中)。
特征创建时命名特征。当您生成一新特征时,在 FeatureManager 设计树内该特征名称会自动选取,可供您输入名称。
方向键导航。使用 FeatureManager 设计树中的指针,以方向键进行导航:
|
若想... |
按: |
|
向上滚动 |
上移方向键 |
|
向下滚动 |
下移方向键 |
|
折叠设计树 |
在设计树顶端以指针左移方向键 |
|
展开设计树 |
在设计树顶端以指针右移方向键 |
|
折叠项目 |
以指针指向项目而左移方向键 |
|
展开项目 |
以指针指向项目而右移方向键 |
|
将退回栏往上拖动 |
选取退回栏而上移方向键 |
|
将退回栏往下拖动 |
选取退回栏而下移方向键 |
动态高亮显示。当指针经过 FeatureManager 设计树中的各项目时,图形区域中的几何体(边线、面、基准面、基准轴等)会高亮显示。
在零件/装配体中使用透明弹出式 FeatureManager。弹出式设计树为透明。当清除选择时,弹出式设计树不透明。
|
|
|
|

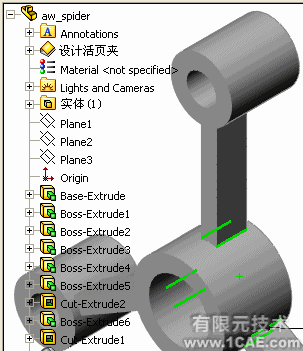

透明弹出式 FeatureManager 设计树 |

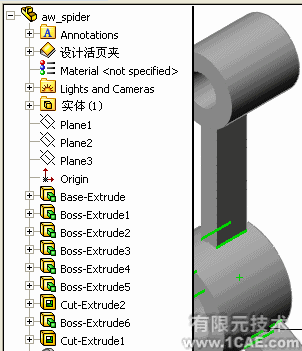

不透明弹出式 FeatureManager 设计树 |
显示警告。从以下作选择:
-
总是
-
从不
-
除顶层外所有。警告在特征和配合组层次出现,但不在顶层出现。
此选项只适用于警告。错误始终显示。
隐藏/显示树项目。控制 FeatureManager 设计树文件夹和工具的显示。从以下作选择:
-
自动。如果项目存在,则显示。否则,将隐藏项目。
-
隐藏。始终隐藏项目。
-
显示。始终显示项目。
若想更改设定,您可通过用右键单击 FeatureManager 设计树并选取隐藏/显示树项目来显示 FeatureManager 设计树选项。
