Solidworks静力分析实例——Graduator分度机构
1 设计要求:
设计一用于铣床的分度机构,该机构同时还起到夹紧零件的作用。工作过程中,铣削力900N。
2 分析零件
件1本体零件是主要的承载零件之一,因此,这里对本体零件进行静强度校核。
3 分析目的
验证件1本体零件在给定的载荷下静强度是否满足要求;
4 分析结果
零件的材料选用可锻铸铁,极限应力275.7MPa。按照书中尺寸进行建模,件1本体零件的体积为100cm3。
根据零件的工作情况,对该零件进行静力分析,结果如图1-35所示。模型的最大von Mises为7.4MPa,零件的安全系数约为41.1。零件安全。
5 零件改进
有图1-35可以看出,该零件的应力较小,所以可以减小零间的厚度;并使用性能差一些的材料,这样可以节省制造的成本。
修改零件材料为灰铸铁,极限应力171.6MPa;并减小零件的壁厚,改进后零件的体积为77.8 cm3。

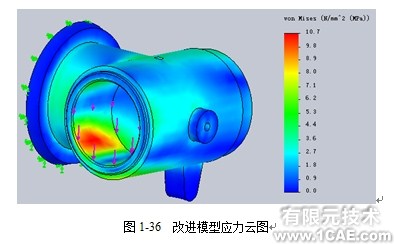

对改进后的零件进行静力分析,结果如图1-36所示:最大von Mises为10.7MPa,安全系数约16,零件是安全的。
6 成本节约
零件原来的体积为100,质量为730g,生产10000件需要可锻铸铁材料7300kg,以当前市场价格10000元/吨,材料成本为73000元;改进后零件的体积为77.8,质量为560.2g,生产10000件需要灰铸铁材料5602kg,以当前市场价格8000元/吨,材料成本为44816元。改进后,如果生产10000件该零件,那么可以在材料方面节约成本28184元。
