SolidWorks二次开发——宏的应用

       工程软件二次开发中,宏的功能非常强大。通过录制宏,我们可以在SolidWorks的VBA编辑器中,对一次参数设变量,以便于进行值的传递。

       这是我看书后自己做的一个非常简单的圆柱的宏。其中有两个参数,直径(Diameter)和高度(Height)。如图

       不同控件对应不同的函数,在VBA中轻松制作窗体。设计窗体时,对话框的大小可以调整,但是完成后,在SolidWorks中无法调整大小。

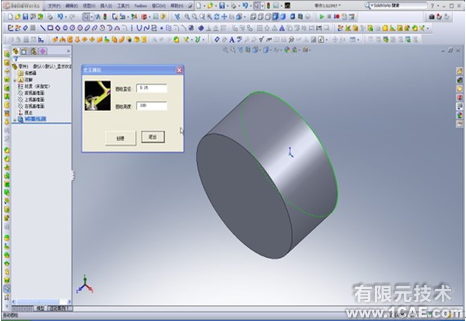

效果图

附:具体代码

Dim swApp As Object

Dim Part As Object

Dim boolstatus As Boolean

Dim longstatus As Long, longwarnings As Long

Sub main()

Load Frm

Frm.Show

End Sub

Private Sub cmdCreate_Click()

Set swApp = _

Application.SldWorks

Set Part = swApp.ActiveDoc

boolstatus = Part.Extension.SelectByID2("前视基准面", "PLANE", 0, 0, 0, False, 0, Nothing, 0)

Part.SketchManager.InsertSketch True

Part.ClearSelection2 True

Dim skSegment As Object

Set skSegment = Part.SketchManager.CreateCircle(0#, 0#, 0#, 0#, Val(Dia.Text), 0#)

Part.ShowNamedView2 "*上下二等角轴测", 8

Part.ClearSelection2 True

boolstatus = Part.Extension.SelectByID2("Arc1", "SKETCHSEGMENT", 0, 0, 0, False, 0, Nothing, 0)

Dim myFeature As Object

Set myFeature = Part.FeatureManager.FeatureExtrusion2(True, False, False, 0, 0, Val(Hei.Text), 0, False, False, False, False, 0, 0, False, False, False, False, True, True, True, 0, 0, False)

Part.SelectionManager.EnableContourSelection = False

End Sub

Private Sub Image1_Click()

End Sub

Private Sub Dia_Change()

End Sub

Private Sub hei_Change()

End Sub

Private Sub cmdexit_Click()

End

End Sub

Private Sub UserForm_Click()

End Sub
