SolidWorks钣金编辑(二)——切除折弯、断开边角、放样折弯

4 切除折弯

如果要在钣金折弯处生成切除特征,其操作步骤如下:

(1)在现有的钣金零件上,展开钣金。

(2)在零件的平坦面打开一张草图,并绘制切除拉伸到折弯线的草图形状。

(3)单击“特征”工具栏中的(拉伸切除)按钮,或单击“插入”|“切除”|“拉伸”命令。

(4)在“终止条件”面板中,选择“完全贯穿”选项,并单击(确定)按钮。将零件恢复到折叠的状态,即完成钣金折弯的切除操作,如图9所示。

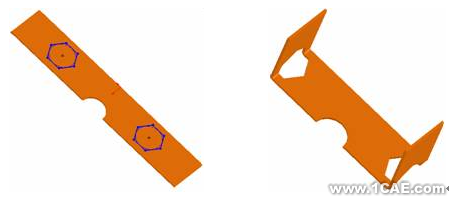

图9 钣金折弯的切除

5 断开边角

       断开边角工具是从钣金零件的边线或面切除材料。当钣金零件被折叠或展开时,可使用断开边角工具,如果在钣金零件处于展开模式时使用该工具,SolidWorks在零件被折叠时会压缩断开边角。

如果要在钣金零件上生成断开边角,其操作步骤如下;

(1)在SolidWorks2006中生成钣金零件,如图10所示。

(2)单击“钣金”工具栏中的(断开边角)按钮,或选择菜单栏中的“插入”|“钣金”|“断开边角”命令,会出现如图11所示的“断开边角”PropertyManager设计树。

                                   图10 原始零件                                              图11 “断开边角”设计树

(3)在图形区域中,选择需要断开的边角边线或法兰面,此时在图形区域中显示断开边角的预览。

(4)选择断开类型为(倒角)或(圆角),设定(距离)的数值。

(5)单击(确定)按钮,所选的边角被断开,如图12所示。

                                                加倒角的断开边角                          加圆角的断开边角

图12 断开边角

6 放样折弯

       在钣金零件中可以生成放样的折弯。放样的折弯同放样特征一样,使用由放样连接的两个草图。基体法兰特征不能与放样的折弯特征一起使用,且放样的折弯不能被镜像。

如果要生成放样的折弯,其操作步骤如下:

(1)生成两个单独的开环轮廓草图。

注意:两个草图必须符合下列准则:草图必须为开环轮廓;轮廓开口应同向对齐以使平板型式更精确;草图不能有尖锐边线。

(2)单击“钣金”工具栏中的(放样的折弯)按钮,或者选择菜单栏中的“插入”|“钣金”|“放样的折弯”命令,会出现“放样的折弯”PropertyManager设计树。

(3)在图形区域中选择两个草图,确认选择想要放样路径经过的点,查看路径预览。

(4)如有必要,单击(上移)或(下移)图标来调整轮廓的顺序,或重新选择草图将不同的点连接在轮廓上。

(5)为钣金零件设定厚度,如有必要可单击反向图标。

(6)单击(确定)按钮,生成放样的折弯如图13所示。

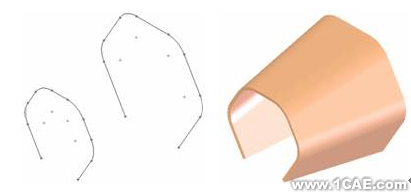

    图13 生成放样的折弯
