SolidWorks钣金设计(一)——基体法兰、边线法兰与斜接法兰

       在SolidWorks中主要有两种设计钣金零件的方式:(1)创建一个零件,然后将其转换到钣金;(2)使用钣金特定的特征来生成零件为钣金零件。

1 基体法兰

       基体法兰特征是新钣金零件的第一个特征,该特征被添加到SolidWorks零件后,系统就会将该零件标记为钣金零件,折弯也将被添加到适当位置。

如果要生成基体法兰特征,其操作步骤如下:

(1)编辑生成一个标准的草图,该草图可以是单一开环、单一闭环或多重封闭轮廓的草图。

(2)单击“钣金”工具栏中的(基体-法兰/薄片)按钮,或选择菜单栏中的“插入”|“钣金”|“基体法兰”命令,会出现 “基体法兰”PropertyManager设计树。

       提示:“基体法兰”PropertyManager设计树中的控件会根据草图的不同而自动更改,例如,如果是单一闭环轮廓草图,就不会出现两个方向框,如图1所示。

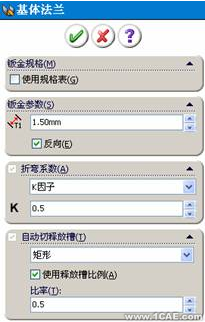

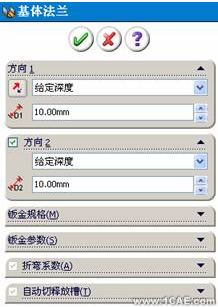

                                                               图1 “基体法兰”设计树

(3)在两个方向框中,设置拉伸终止条件及总深度参数。同时在“钣金规格”面板中确定是否选择使用规格表,如果不是用规格表则继续按下面的步骤进行。

(4)在“钣金参数”面板中将厚度设置为所需的钣金厚度,将折弯半径设置为所需的折弯半径。

(5)确定是否选择“反向”复选框,以确定是否反向加厚草图。

(6)分别设定“折弯系数”面板和“自动切释放槽”面板中的选项。

(7)单击(确定)按钮,便会生成如图2所示的基体法兰钣金零件。

                                                                 图2 基体法兰钣金零件

2 边线法兰

边线法兰特征是将法兰添加到钣金零件的所选边线上。如果要生成边线法兰特征,其操作步骤如下:

(1)首先生成某一钣金零件,然后在该零件中执行下面的步骤。

(2)单击“钣金”工具栏中的(边线法兰)按钮,或选择菜单栏中的“插入”|“钣金”|“边线法兰”命令,会出现如图3所示的显示“边线法兰”PropertyManager设计树。

  图3 “边线法兰”设计树

(3)在图形区域选择要放置特征的边线。

(4)在如图4所示的“法兰参数”面板中,单击“编辑法兰轮廓”按钮,编辑轮廓的草图。

(5)若要使用不同的折弯半径(非默认值),应取消选择“使用默认半径”复选框,然后根据需要设置折弯半径。

(6)在如图5所示的“角度”与“法栏长度”面板中,分别设置法兰角度、长度、终止条件及其相应参数值等。

(7)如果选择“给定深度”选项,则必须单击长度和外部虚拟交点或内部虚拟交点图标来决定长度开始测量的位置。

                               图4 “法栏参数”面板                            图5 “角度”与“法栏长度”面板

(8)在如图6所示“法兰位置”面板中设置法兰位置时,将折弯位置设置为材料在内、材料在外、折弯向外、或虚拟交点中的折弯。

图6 “法兰位置”面板

(9)要移除邻近折弯的多余材料,可选择“剪裁侧边折弯”复选框,

(10)如果要从钣金体等距排列法兰,选择“等距”复选框,然后设定等距终止条件及其相应参数。

(11)选择并设置“自定义折弯系数”和“释放槽类型”面板下的相应参数。

(12)单击(确定)按钮,生成如图7所示的边线法兰。

       注意:使用边线法兰特征时,所选边线必须为线形,且系统会自动将厚度链接为钣金零件的厚度,轮廓的一条草图直线必须位于所选边线上。

       对于以 SolidWorks 2006 应用程序打开的旧制零件,边线法兰尺寸只在编辑现有边线法兰或重建零件模型后才出现。

                                                                     图7 生成边线法兰

3 斜接法兰

       斜接法兰特征可将一系列法兰添加到钣金零件的一条或多条边线上。

       斜接法兰的草图必须遵循以下条件:运用斜接法兰特征时斜接法兰的草图可以包括直线或圆弧,也可以包括一个以上的连续直线,草图基准面必须垂直于生成斜接法兰的第一条边线。

如果要生成斜接法兰特征,其操作步骤如下:

(1)在钣金零件中生成一个符合标准的草图。

(2)单击钣金工具栏中的(斜接法兰)按钮,或选择菜单栏中的“插入”|“钣金”|“斜接法兰”命令,会出现如图8所示的“斜接法兰”PropertyManager设计树。

 图8 “斜接法兰”设计树

(3)系统会选定斜接法兰特征的第一条边线,且图形区域中将出现斜接法兰的预览,在图形区域选择要斜接的边线。

(4)若要选择与所选边线相切的所有边线,单击所选边线中点处出现的(延伸)图标。

(5)在如图9所示“斜接参数”面板中,若要使用不同的折弯半径(而非默认值),需取消选择“使用默认半径”复选框,然后根据需要设置折弯半径。

图9 “斜接参数”面板

(6)将法兰设置为:材料在内,材料在外或折弯向外。

(7)要移除邻近折弯的多余材料,选择“剪裁侧边折弯”复选框。若要使用默认间隙以外的间隙,将间隙距离设置到所需的距离。

(8)根据需要在“启始/结束处等距”面板中为部分斜接法兰指定等距距离。如果要使斜接法兰跨越模型的整个边线,将“启始/结束处等距”选项的数值设置为零。

(9)选择“矩形”、“撕裂形”或“矩圆形”释放槽,如果选择了“矩形”或“矩圆形”释放槽,应设定释放槽比例,或消除选择使用释放槽比例,然后为释放槽宽度和释放槽深度设定一数值。

(10)单击(确定)按钮,即可生成如图10所示的斜接法兰。

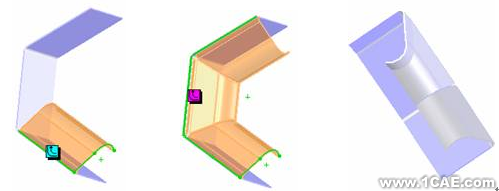

图10 生成斜接法兰

       如果使用圆弧生成斜接法兰,圆弧不能与厚度边线相切。圆弧可与长边线相切,或通过在圆弧和厚度边线之间放置一小的草图直线。
