SolidWorks钣金特征设计(二)

二.斜接法兰斜接法兰用来生成相互连接的法兰和自动生成必要的切口。它必须有一个草图轮廓来生成。

SolidWorks钣金特征设计(二)solidworks simulation分析图片1

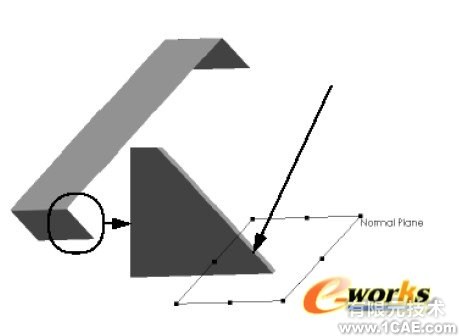

5.垂直于曲线的基准面
现在可以用一个快捷方式来一个垂直于曲线的基准面。反转模型并放大下图所示位置,选中外面的边线并点击插入,草图绘制,一个通过最近端点并垂直于边线的基准面产生了,同时在这个基准面打开了一个新草图。

SolidWorks钣金特征设计(二)solidworks仿真分析图片图片2

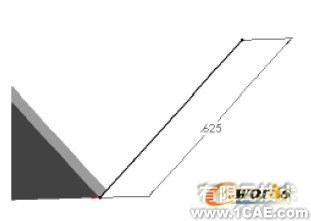

6.法兰轮廓
顶点画一条长度为0.625in的水平线。这就是斜接法兰的轮廓。

SolidWorks钣金特征设计(二)solidworks simulation分析图片3

       备注意草图不仅是一段线,它可以是多个线段的开环轮廓。

      7.法兰延伸
       点击命令斜接法兰,可以预览法兰的形状。点击相切(绿色高亮的地方)选择相切的边线并继续法兰设置。

SolidWorks钣金特征设计(二)solidworks simulation分析案例图片4

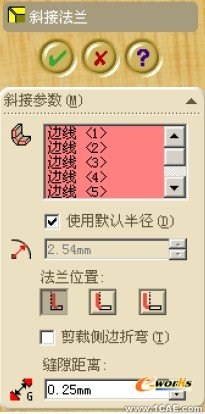

       8.斜接法兰设置
       在对话框中,设置如下:
       折弯位置=材料在内
       使用缺省的折弯半径=开
       使用缺省的间距=开
       点击确定添加斜接法兰

SolidWorks钣金特征设计(二)solidworks simulation学习资料图片5

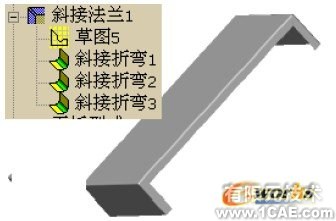

9.完成斜接法兰
斜接法兰命令添加了三个法兰和生成了三个折弯,在法兰相接处自动生成了切口和释放槽。

SolidWorks钣金特征设计(二)solidworks simulation分析案例图片6

SolidWorks钣金特征设计(二)solidworks仿真分析图片图片7

10.视图
切换到标准轴侧视图。
