SolidWorks钣金特征设计(三)

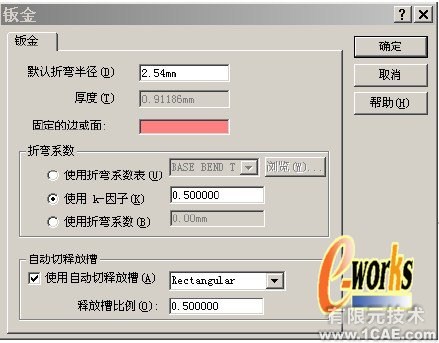

       三.边线法兰 边线法兰用来动态地为钣金零件的边线添加法兰,通过选中一条边线来拖动法兰的尺寸和方向。对话框中的设置可改变边线法兰轮廓,法兰长度和法兰位置,缺省的释放槽类型和折弯半径都可改变。

       使用边线法兰可得到不同的结果,下图中是一些可能的结果。

       11.法兰方向
       选择一条竖直的边线并点击命令边线法兰,向左拖动光标,点击鼠标左键将其放在模型内部。

       12.设置
       通过对话框设置角度和法兰位置
       角度=90°
       (法兰位置)=材料在外
       (法兰长度)=内部虚拟尖角
       法兰长度类型为给定深度,其值用编辑法兰轮廓来指定

       13.法兰轮廓
       点击编辑法兰轮廓来改变缺省的矩形轮廓,弹出轮廓草图对话框。

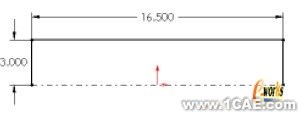

       14.完全定义

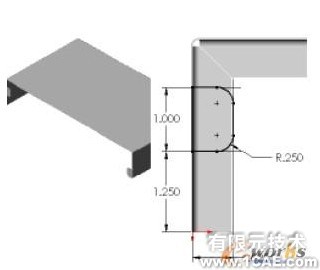

       拖动轮廓并添加尺寸使其完全定义。

       15.添加倒圆
       用倒圆来添加倒圆,在轮廓草图对话框中点击完成。

       16.完成边线法兰
       与其他SolidWorks特征一样,边线法兰也可以用编辑定义来改变。

       17.第二个法兰
       用类似的步骤在零件相反的边上添加另一个边线法兰,轮廓的位置略有不同。

       18.新草图
       选中由斜接法兰形成的上表面,插入一幅草图。

       19.圆形轮廓
       添加如图所示圆心在模型边线上的圆形轮廓,并标注图示尺寸。

       20.薄片
       点击薄片命令生成薄片特征:薄片 1,方向和深度因模型而定。

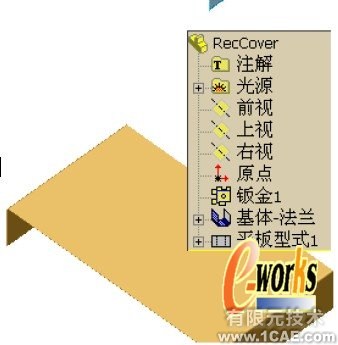

       平板型式 平板型式在模型制作的过程中的任何时候都能查看。

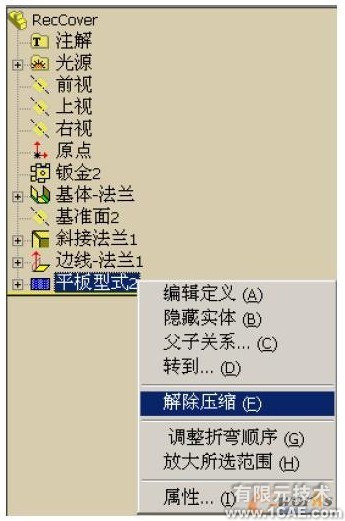

       21.平板型式1解除压缩特征解除压缩有几种方式,最简单的就是右击平板型式1特征选择解除压缩。

       22.平板型式

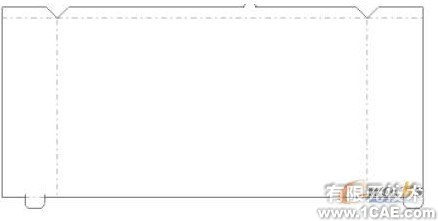

       下图是模型的带有折弯线的展平状态的上视图。

       23.压缩
       通过压缩同一个平板型式1特征切换到模型的折叠状态。

       注意展平工具图标同样可用来对平板型式进行同样的压缩/解除压缩的过程。

       24.草图基准面
       选中如图所示的表面,点击插入,草图绘制。

       25.绘制草图
       绘制一个0.25in的圆,并与圆形边添加同心约束。

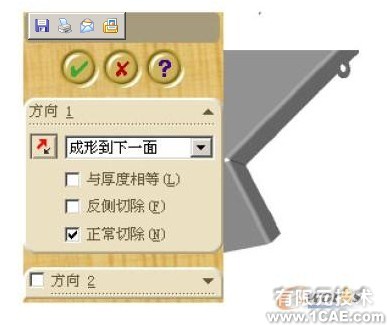

       26.正常切除
       做类型为直到下一面的切除,使用缺省正常切除选项,这保证切除正好切掉一个材料厚度。
       注意类型为完全贯穿的切除可能切掉不只一个厚度的材料。

       27.展开

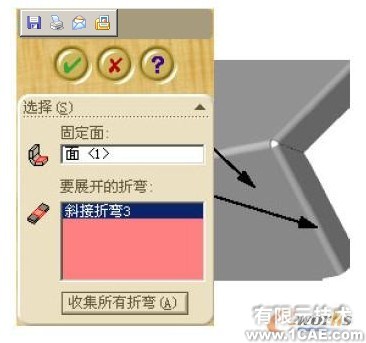

       点击展开命令并点击图示的面作为固定面,点击要展开的折弯,选择图示的折弯,点击确定。

       28.结果
       选择的折弯被展平,而固定面位置不变。

       29.绘制草图并切除
       在固定面上绘制图示尺寸的草图,做类型为直到下一面的切除。

       30.折叠

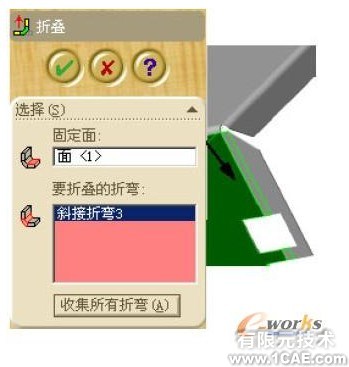

       使用折叠折回展平的折弯,使用同一个固定面,点击收集所有折弯SolidWorks就会选中所有展开的折弯。点击确定。

       31.切除结果

       切除穿过折弯并折叠起来。
