Solidworks Simulation实例操作——CH07(Diesel Oil Engine Pump柴油引擎燃料泵)
1 设计要求:
该装置为柴油引擎燃料泵,最高工作压力为4MPa。
2 分析零件
件3套筒零件的内腔用来将燃料增压,件3套筒零件的损坏情况可能为强度破坏,也可能为疲劳破坏,因此分析件3套筒零件的静强度和疲劳强度。
3 分析目的
1、验证零件在给定的载荷下静强度是否满足要求;
2、求解模型在给定工作载荷下的疲劳寿命。
4 分析结果
1.静力分析
按书中尺寸建立模型,零件体积为8cm3。材料选用AISI 1020,屈服应力351.6MPa。
根据零件的工作情况,对该零件进行静力分析,结果如图1-17所示。模型的最大von Mises为25.8 MPa,零件的安全系数约为13.6。零件安全。
2.疲劳分析

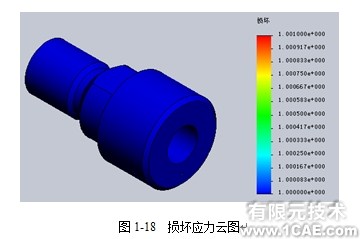

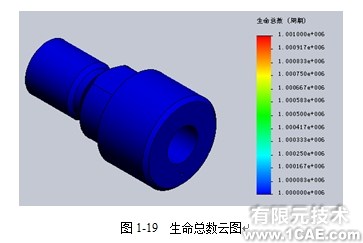

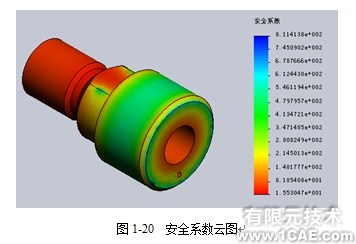

周期载荷为P=4MPa,LR=0,周期个数:1000000。对零件进行疲劳分析,得到零件的损坏云图、生命总数云图和安全系数云图分别如图1-18~图1-20所示,由安全系数云图可以看出,零件是安全的。
5 小结
本节验证了柴油引擎燃料泵装置里件3套筒零件的静强度和疲劳强度,计算结果表明,两项指标均符合设计要求。考虑到成本和结构问题,这里不作改进。
