Solidworks Simulation实例——Electromagnetism Valve电磁阀
1 设计要求:
电磁阀的额定工作压力为2MPa,最大工作压力为4MPa。
2 分析零件
该升降装置中本体零件是主要的承载部分。因此,这里对本体零件进行静力分析。
3 分析目的
验证本体零件在给定的载荷下静强度是否满足要求。
4 分析结果
按书中尺寸建立模型,零件体积为57.7cm3。材料选用灰铸铁,极限应力151.6MPa。
根据零件的工作情况,对该零件进行静力分析,结果如图1-11所示。模型的最大von Mises为60.5MPa,零件的安全系数约为2.5。
5 零件改进
由零件的应力云图可以看出,零件上的最大应力为60.5MPa,零件上应力小的部分比较多,同时考虑零件的结构,如钻螺纹孔和管罗纹接口等,可以对一些应力较小的部位减小尺寸,从而减轻零件的质量。改进后零件的体积为48.6cm3

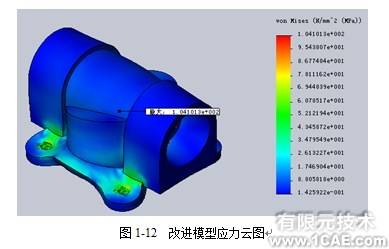

对改进后的模型运行静力分析,结果如图1-12所示:最大von Mises为104.1MPa,安全系数约1.46。
6 成本节约
模型原来的体积为57.7cm3,改进后的模型的体积为48.6cm3,体积减少了9.1cm3,每件减少的重量为65.5g,如果生产10000件,那么总共可节省材料655kg,以当前可锻铸铁的市场价格为10000元/吨,那么可以节省6550元。
