Solidworks Simulation教程——Lifter升降机构

2013-08-14  by:机构仿真分析  来源:仿真在线

Solidworks Simulation教程——Lifter升降机构

1 设计要求:

(1)输入转速1500rpm。

(2)额定提升载荷2000N。

2 分析零件

该升降装置中,蜗杆、蜗轮是传动装置,本体零件是主要的承载部分。因此,这里对本体零件进行静力分析。

3 分析目的

验证本体零件在给定的载荷下静强度是否满足要求。

4 分析结果

按书中尺寸建立模型,零件体积为68.7cm³。材料选用可锻铸铁,极限应力275.7MPa。

根据零件的工作情况,对该零件进行静力分析,结果如图1-9所示。模型的最大von Mises为62.1MPa,零件的安全系数约为4.4。

5 零件改进

由零件的应力云图可以看出,零件上的最大应力为62.1MPa,零件上应力小的部分比较多,同时考虑零件的结构,如钻螺纹孔,可以对这些部位减小尺寸,从而减轻零件的质量。除了减小了零件的厚度外,还更改了模型上加强筋结构的尺寸和结构。改进后零件的体积为60cm³

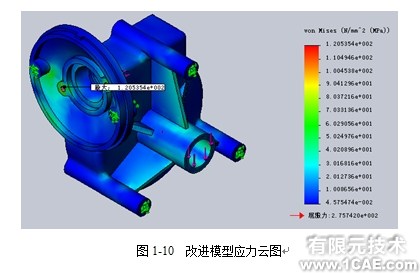

对改进后的模型运行静力分析,结果如图1-10所示:最大von Mises为120.5MPa,安全系数约2.3。

6 成本节约

模型原来的体积为68.7cm³,改进后的模型的体积为60cm³,体积减少了8.7cm3,每件减少的重量为63.5g,如果生产10000件,那么总共可节省材料635kg,以当前可锻铸铁的市场价格为10000元/吨,那么可以节省6350元。
